ПРОСТОЙ КАРМАННЫЙ ПРИЕМНИК

С. Сухин, Радио №5/1964, ст.55

Приемник собран по схеме пря­мого усиления и рассчитан на при­ем местных станций в диапазоне средних волн. Его первый каскад На транзисторе T1 типа П401 выпол­няет функции усилителя ВЧ. Ан­тенный контур включен непосредст­венно в цепь базы, что позволило уп­ростить схему и исключить катушку связи. Нагрузкой этого каскада яв­ляется высокочастотный дроссель Др1. Он намотан на ферритовом коль­це ф—10ОО с внешним диаметром 8 мм и содержит 100 витков провода ПЭЛШО—0,1.

Катушка Li1 намотана па феррито­вом стержне Ф—600 диаметром 8 мм и длиной 70 мм и содержит 100 вит­ков литцендрата 12×0,1, намотан­ных виток к витку.

Второй каскад приемника на транзисторе Т2 типа П9 является первым каскадом усилителя НЧ и детектором. Применение транзи­стора n—р—п проводимости позво­ляет получить хорошее согласова­ние с предыдущим каскадом и уп­ростить схему. Выходной каскад собран на транзисторе Тз типа П14. Непосредственное включение кол­лектора транзистора в цепь базы транзистора Тз значительно повы­шает кпд усилителя. Нагрузкой вы­ходного каскада усилителя НЧ яв­ляется обмотка капсюля ДЭМ—4м.

Приемник питается от четырех элементов аккумулятора типа Д— 0,06. Можно применить и другие источники питания напряжением 4—4,5 в.

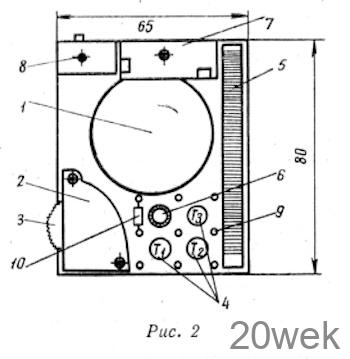

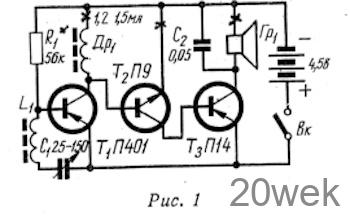

Принципиальная схема приемника приведена на рис. 1, а размещение деталей показано на рис. 2. Монтаж­ная плата размерами 80×65 мм изготовлена из гетинакса. На плате размещены следующие детали (рис. 2): 1 — капсюль ДЭМ—4м; 2 — кон­денсатор С1; 3 — ручка конден­сатора C1; 4 — транзисторы Т1-3; 5 — магнитная антенна; 6 — дрос­сель Др1, 7 — планка для крепления аккумуляторов; 8 — выключатель питания; 9 — монтажные штырьки; 10 — сопротивление R1.

Правильно собранный приемник, как правило, сразу начинает рабо­тать, и его налаживание заключается в подборе величины сопротивления R1 в пределах 22—82 ком (в зависи­мости от параметров транзистора T1). Ток коллектора транзистора П401 —1,2— 1,5 ма. В приемнике рекомендуется применять транзи­сторы со следующим коэффициентом усиления В: T1— 40—60, Т2— 20-30, Тз—30—40.

Величина конденсатора С1, при работе приемника только в диапазоне средних волн — 25—150 пф. Если необходимо перекрыть средне и длинноволновый диапазоны без пе­реключателя диапазонов, емкость конденсатора должна быть 12—495 пф, а число витков катушки L₁ уве­личено до 150 витков
