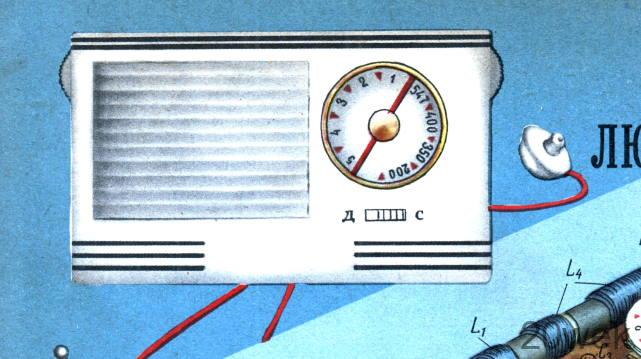

ЛЮБИТЕЛЬСКИЙ ТРАНЗИСТОРНЫЙ СУПЕРГЕТЕРОДИН

М. РУМЯНЦЕВ, Радио №2.1964, ст.25

Приемник рассчитан на работу в диапазоне длинных — 732 — 2 000 м (150 — 410 кгц) и средних — 200 — 577 м (520 — 1500 кгц) волн. Промежуточная частота 465 кгц. Избирательность приемника по со­седнему каналу (при расстройке на ±10 кгц) не менее 15 дб. Чувст­вительность его при работе на маг­нитную антенну в диапазоне длин­ных волн — 1,5—2 мв/м, а в диапа­зоне средних — 1 — 1,5 мв/м. По­лоса пропускания всего тракта при­емника 350—3 500 гц. Номинальная выходная мощность около 150 Вт. Звуковое давление, развиваемое громкоговорителем, в указанной по­лосе частот при номинальной мощ­ности равно 0,25 н/м². Приемник питается от сухой батареи типа «Крона» напряжением 9 в. Средний ток, потребляемый приемником, ра­вен 15—17 ма. При работе с макси­мальной громкостью запаса электро­энергии батареи хватает на 5—6, а со средней на 10—12 ч. Внеш­ние размеры приемника 151X 91X41 мм, вес его около 450 г.

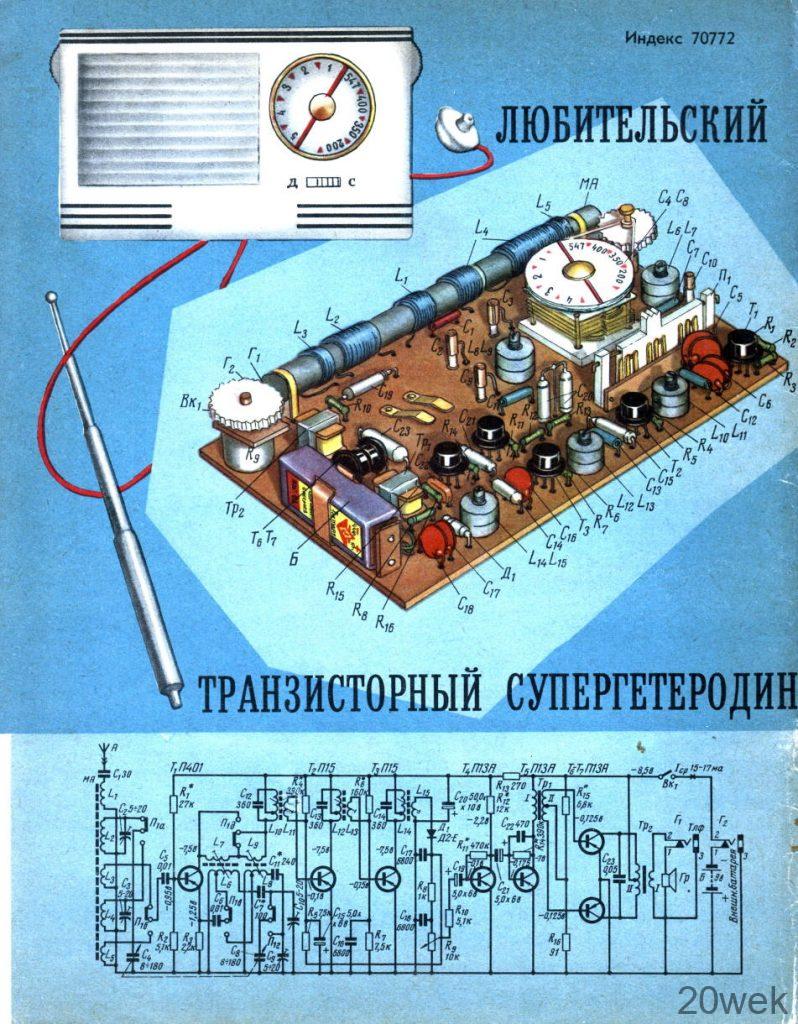

Принципиальная схема. Входные цепи приемника состоят из катушек L₁—L₅, причем на длинных волнах работают катушки L₂, L₃, а на средних L4, L5. Катушка L₁ с конденсатором C₁ явля­ется элементом связи с внешней ан­тенной. Входные катушки переключа­ются секциями П_1а и П1б переключа­теля диапазонов П1. Преобразователь частоты и гетеродин работают на од­ном транзисторе Т₁ типа П401. Ге­теродин собран по схеме с индук­тивной обратной связью, которая осуществляется катушками L₇, L₉, ин­дуктивно связанными с гетеродин­ными катушками L₆, L₈. В диапазоне длинных волн работают катушки L6, L7, а в диапазоне средних — L₈, L ₉. Катушки коммутируются сек­циями П_1В, П_1Г и П_1Д переключателя диапазонов П1. В усилителе ПЧ работают транзисторы Т₂ и Тз, а в детекторе — полупроводниковый ди­од Д₁. Напряжение АРУ снимается с нагрузки диода и подается на вход транзистора Т₂. Транзисторы Т4— T7 работают в усилителе НЧ. Вы­ходной каскад нагружен на сопро­тивление катушки громкоговори­теля Гр, вместо которого через гнездо Г1 можно подключить либо другой громкоговоритель, либо го­ловной телефон (внутренний громкоговоритель при этом автоматиче­ски отключается). Регулятор гром­кости R₉ объединен с выключателем Вк₁. Внешняя батарея, подклю­чается к приемнику через гнездо Г₂, при этом внутренняя батарея от­ключается.

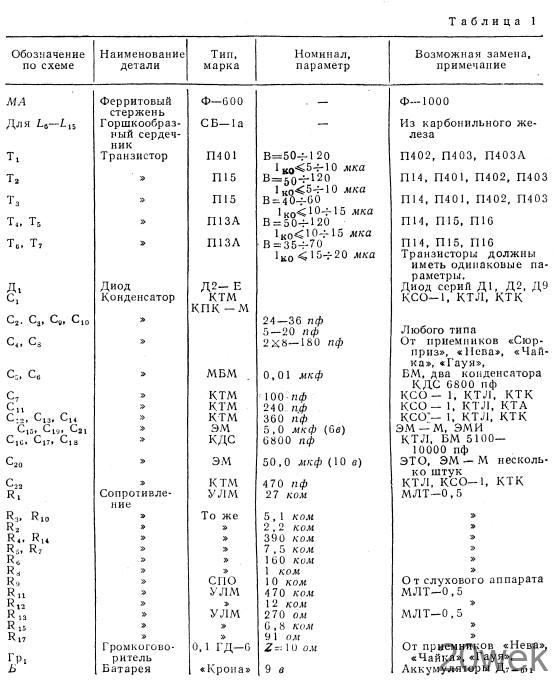

Детали приемника. В приемнике применены промышленные и само­дельные детали. Перечень промыш­ленных деталей, необходимых для постройки приемника приведен в таблице 1. Самостоятельно следует изготовить контурные катушки, трансформаторы, монтажную плату, переключатель диапазонов, футляр и некоторые другие мелкие детали.

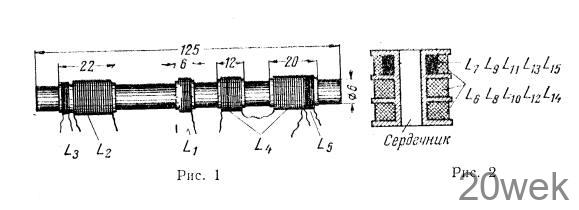

Входные катушки магнитной ан­тенны намотаны на бумажные гиль­зы, которые свободно перемещаются по ферритовому стержню (рис. 1).

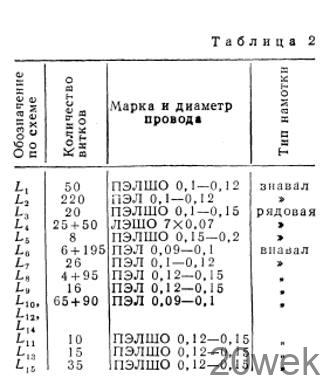

Катушки контуров гетеродина и фильтров промежуточной частоты намотаны на трехсекционные поли­стироловые каркасы и помещены в горшкообразные сердечники типа СБ—1а из карбонильного железа. Намоточные данные катушек при­емника приведены в таблице 2, а их конструкция показана на рис. 2.

Согласующие низкочастотные трансформаторы Тр₁ и Тр₂ выпол­нены на пермаллоевых (ПН50 или ПН70) сердечниках из пластин Ш4 толщина набора 10 мм. Намоточные данные обмоток трансформатора приведены в табл. 3. Монтажная плата размерами 145X 85X2 мм изготовлена из гетинакса или тек­столита.

Для радиолюбителей может пред­ставлять интерес конструкция гнезд автоматического выключателя внут­реннего громкоговорителя или ба­тареи питания, показанная на рис. 3. Контактные подвижные пружины 2, 3 вырезаны из хорошо пружинящего материала (нагартованная латунь, бронза) толщиной 0,2—0,3 мм. Не­подвижным контактом 1 служит мед­ная заклепка небольшого диаметра.

Батарея питания укреплена с по­мощью пружинящего хомутика из бронзы толщиной 0,3—0,4 мм. Ме­таллический хомутик можно заме­нить резиновым. Колодка с контак­тами для подключения батареи к приемнику используется от старой батареи «Крона». Пружинящие контакты для под­ключения громкоговорителя выре­заны из бронзы толщиной 0,15—0,2 мм. На изоляционной планке маг­нитной системы громкоговорителя закреплены неподвижные контакты, соединенные с выводами звуковой катушки. При желании, пружиня­щие контакты можно заменить гиб­кими проводниками.

Сборка и монтаж. Перед сборкой на монтажной плате следует уста­новить опорные стоечки из впрессо­ванных с клеем БФ-2 кусочков мед­ного луженого провода диаметром 0,8—1 мм или пустотелых закле­пок. После этого, руководствуясь рисунками монтажа, приведенным рисунке закре­пить основные детали и приступить к монтажу. Монтажные соединения между отдельными деталями при­емника выполнены медным луже­ным проводом без изоляции диамет­ром 0,5—0,8 мм снизу монтажной платы. Сопротивления, конденса­торы и, особенно транзисторы и диод следует паять, пользуясь тепло­отводом (пинцет или длинногубцы). Налаживание. Усилитель НЧ при­емника налаживают с помощью зву­коснимателя, трансляционной сети или фабричного радиоприемника, от­ключив его от высокочастотной ча­сти. При налаживании подбирают сопротивления R₁₁, R₁₂, R₁₄ и R15, добиваясь максимального неис­каженного сигнала. Выходной кас­кад усилителя работает в экономич­ном режиме близком к классу В, поэтому сопротивление R15, задаю­щее его режим, надо подобрать осо­бенно тщательно. При правильно выбранном режиме в отсутствии сиг­нала ток, потребляемый усилителем, не должен превышать 5—7 мА, а при максимальном сигнале 25—30 ма. Пользуясь контрольным мил­лиамперметром, влюченным в раз­рыв минусового провода батареи, можно контролировать и усиление остальных каскадов приемника. Чем больше сигнал на входе выходного каскада, тем больший ток зафикси­рует миллиамперметр. Наладив усилитель НЧ, восстанавливают схему приемника и проверяют его работоспособность. Для этого подст­роечные сердечники гетеродинных катушек и фильтров усилителя ПЧ ставят в среднее положение и, вра­щая ротор блока конденсаторов пе­ременной емкости, настраиваются на одну из станций. Если принять ра­диостанцию не удается, то, в пер­вую очередь, следует поменять ме­стами выводы катушек обратной связи L₇ или L₉, в зависимости от того, на каком диапазоне произво­дится проверка приемника. Если при настройке в громкоговорителе про­слушиваются различные изменяю­щиеся свисты, а приема нет, нужно подстроить соответствующую гете­родинную катушку. Приняв сигнал какой-либо станции, подстраивают входную катушку и фильтры уси­лителя ПЧ. После этого подбирают величины сопротивлений R1, R₄ и R6. При подстройке усилителя ПЧ цепь АРУ надо отключить, соединив нижний по схеме вывод сопротивле­ния R₅ с плюсовым проводом цепи питания. Устанавливают границы диапазонов, окончательно подстраи­вают усилитель ПЧ и сопрягают входные и гетеродинные контуры обычным способом, который неод­нократно описывался на страницах журнала «Радио» и другой радио­технической литературе.

Контурные катушки приемника не экранированы, поэтому при другой компановке деталей на монтажной плате или уменьшении ее размеров схема может возбудиться по тракту промежуточной частоты. Это же яв­ление наблюдается и при использо­вании во втором каскаде усилителя ПЧ транзистора с большим, чем ука­зано в описании, коэффициентом усиления, а также при неправиль­ном выборе величины сопротивле­ния или величины обратной связи гетеродина. В последнем случае при­емник возбуждается при работе на каком-либо небольшом участке диа­пазона. Чтобы не перематывать катушку обратной связи, можно по­следовательно с одним из ее выводов включить сопротивление, величину которого подбирают эксперимен­тально. Если же приемник возбуж­дается на какой-либо одной станции, нужно попытаться увеличить ем­кость конденсатора С₁₇ до 10 000— 50 000 пф, Указанная неисправ­ность в конце средневолнового или в начале длинноволнового диапазо­нов может возникнуть при неточной настройке на промежуточную ча­стоту. При слишком острой наст­ройке на средневолновом диапазоне можно попытаться зашунтировать гетеродинную катушку сопротивле­нием 20—50 ком. То же самое можно сделать и с катушкой L₁₀, если при­емник имеет большое усиление и вы­сокую избирательность.

В стационарных условиях при прослушивании музыкальных пере­дач к выходу приемника можно под­ключить громкоговоритель мощно­стью 0,5—1,5 Вm, это значительно повысит качество звучания.
