Блок высоковольтного напряжения
Радио №5/1964, ст.59
Для питания анодов осциллографических трубок необходимо иметь источник питания на напряжение порядка 1 кв и ток составляющий доли миллиампера. Для этой цели можно использовать тот же метод, что и в телевизорах для питания анода кинескопа, а именно высокочастотный генератор, напряжение которого трансформируется до нужной величины, а затем выпрямляется и сглаживается.

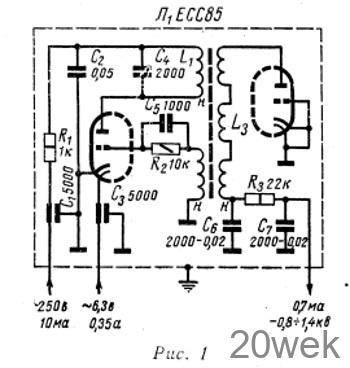

На рис. 1 показана схема такого устройства, дающая напряжение от 1 до 0,8 кв при токе от 50 до 800 мка. Генератор собран на одной половине телевизионного двойного триода типа ЕСС85. Второй триод лампы используется в качестве высоковольтного кенотрона. Генератор выполнен по классической схеме с колебательным контуром в цепи анода и катушкой обратной связи в цепи сетки. Для улучшения фильтрации выпрямленного тока частота генератора выбрана достаточно высокой — 1000 кгц. Колебательный контур состоит из катушки Li с индуктивностью в 1,2 мгн (200 витков провода ПЭВ 0,15 и конденсатора емкостью в 2000 пф. Катушка обратной связи L2 должна иметь, как правило, в три раза меньше витков, (66 витков провода ПЭВ 0,15) чем контурная. Питается генератор от обычного выпрямителя напряжением в 250 в. Расход тока небольшой, он зависит от нагрузки генератора и колеблется в пределах от 6 до 10 ма. Цепи питания имеют высокочастотные развязки, снижающие излучение помех генератором. С этой же целью весь генератор помещается в металлический экран.
Повышающая обмотка L3 (3×400 витков привода ПЭШО 0,1) ВЧ трансформатора должна иметь в 6 раз больше витков чем контурная обмотка L1. Все катушки намотаны на ферритовом стержне диаметром 10 мм и длиной 55 мм. Фильтр выпрямленного высокого напряжения выполнен по обычной «П»-образной схеме, в которой вместо дросселя включено сопротивление. Емкость конденсаторов фильтра может быть выбрана любой в пределах 2000—20 000 пф. Их рабочее напряжение должно быть не менее 2 кв.
ОТ РЕДАКЦИИ: Вместо лампы ЕСС85 можно применить отечественную лампу 6Н14П.
