РАДИОПРИЕМНИК «МИР»

К. ЛОКШИН, И. БОЖКО, Радио №1/1964 ст.36

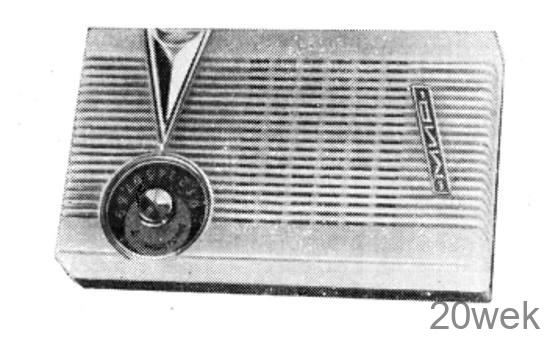

Карманный супергетеродинный радиоприемник «Мир», разработан в СКВ Минского радиозавода. Приемник предназначен для приема передач радиове­щательных станций, работающих в диапазоне длинных и средних волн. Прием осуществляется на внутрен­ние магнитные антенны, одна из которых используется в диапазоне длинных волн, другая — в диапазоне средних волн.

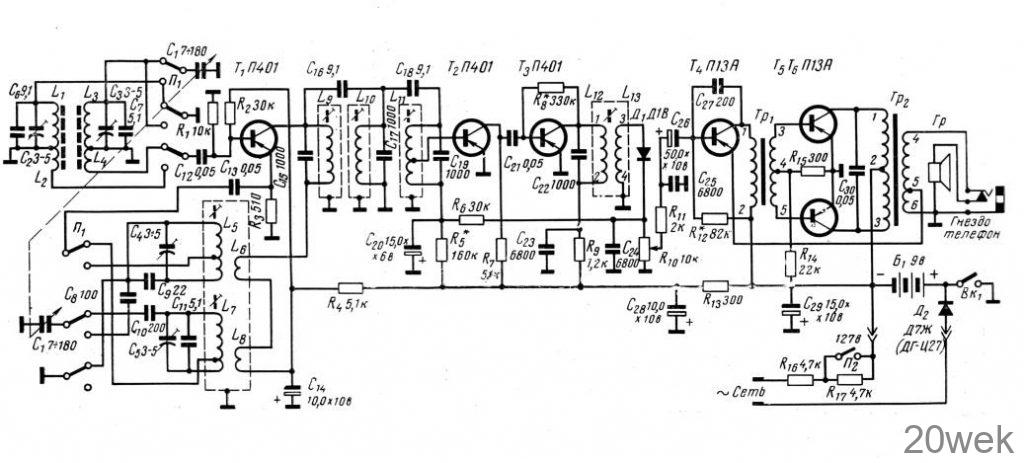

Чувствительность приемника в диапазоне длинных волн не хуже 2,5 мв/м, а в диапазоне средних волн — 1,3 мв/м. избирательность по соседнему каналу не ме­нее 24 дб, номинальная выходная мощность — 70 мвпг при кпд не менее 40%. Питание приемника осуществ­ляется от сухой батареи «Крона», или от аккумулятора 7Д-0,1. Подзарядка аккумулятора производится от сети переменного тока напряжением 127 или 220 в с помощью однополупериодного выпрямителя на диоде ДГ-Ц27 или Д7Ж. При отсутствии сигнала приемник потреб­ляет ток не более 8 ма. Он сохраняет работоспособность при снижении напряжения питания до 5,6 в. Размеры приемника 137X80X39 мм, вес — 400 г. Принципи­альная схема приемника приведена на рис. 1.

Приемник собран по супергетеродинной схеме на 6 транзисторах. В преобразовательном каскаде приме­нен транзистор П401 (T1), с цепью базы которого связа­ны входные контуры, состоящие для длинноволнового диапазона из катушки L1 и конденсаторов С1, С2, С6 (катушка связи L2), а для средневолнового, из катушки Lз и конденсаторов С1, Сз, C7 (катушка связи L4). Ка­тушки ДВ и СВ диапазонов намотаны на отдельных фер­ритовых стержнях. Гетеродин собран по схеме с индук­тивной обратной связью (контурные катушки L5 и L7, катушки обратной связи L6 и L8). Напряжение гетероди­на подается на эмиттер преобразователя с части витков катушек L5 и L7.

Нагрузкой преобразователя является трехконтурный фильтр сосредоточенной селекции (контуры L9C15, L₁₀C17 и L11C19) с емкостной связью между контурами через конденсаторы С16 и C18. Необходимый режим транзистора Т1 устанавливается и его рабочая точка стабилизируется при помощи сопротивлений R1, R2 и R3.

Усилитель промежуточной частоты приемника — двухкаскадный. Первый каскад УПЧ апериодический, а второй — резонансный. С нагрузки второго каскада УПЧ — контура L₁₂C₂₂ через катушку связи L13 на­пряжение подается на диодный детектор, выполненный на диоде Д1В (Д1). Нагрузкой детектора служит переменное сопротивле­ние R₁₀ регулятора громкости, с которого напряжение низкой частоты поступает на базу транзистора П13А (Т4) каскада предварительного усилителя НЧ. Посто­янная составляющая продетектированного напряжения используется в качестве напряжения АРУ. Это напря­жение с сопротивления R₁₀ через развязывающий фильтр R6C₂₀ поступает на базу транзистора Т2, обес­печивая необходимые пределы регулировки усиления. Предварительный каскад усиления низкой частоты — трансформаторный. Со вторичной обмотки трансформа­тора Tp1 напряжение НЧ подается на базы триодов Т5 и Т6, работающих в двухтактном выходном каскаде. Режим выходного каскада определяют сопротивления R14 и R15.

Весь усилитель низкой частоты охвачен глубокой от­рицательной обратной связью. Напряжение обратной связи снимается с части вторичной обмотки выходного трансформатора Тр2 и подается на эмиттер транзистора Т4. Конденсатор С27 служит для коррекции частотной характеристики усилителя в области высоких частот. Для устойчивой работы приемника в цепях питания включены развязывающие фильтры R4C14, R₉C 23, R1зС28.

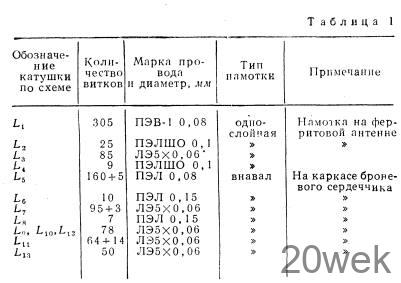

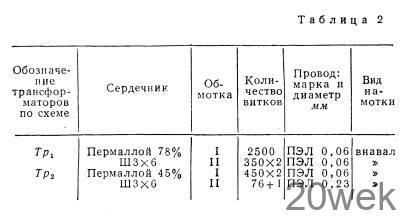

Монтаж приемника выполнен печатным способом на плате из фольгированного гетинакса размерами 107×74 мм. Монтажная плата, громкоговоритель и источ­ник питания заключены в двухцветный пластмассовый футляр. Катушки L1—L4 намотаны на каркасах, расположен­ных на ферритовых стержнях Ф-600 длиной 74 мм и диа­метром 8 мм. Катушки фильтров промежуточной часто­ты и гетеродина намотаны на каркасах, помещенных в горшкообразные броневые сердечники из феррита Ф-600. Данные катушек приведены в таблице 1, а транс­форматоров — в таблице 2. В приемнике применен громкоговоритель типа 0,25 ГД-1
