ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ
И. СТЕПИН, Радио №3/1964, ст.36

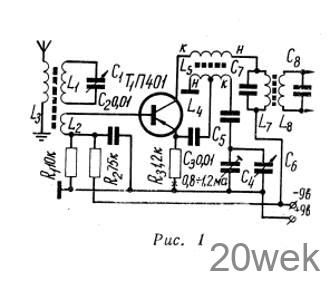

При постройке транзисторных супергетеродинов наиболее трудно выбрать схему преобразователя частоты и наладить этот каскад. Преобразователь, собранный по схеме, изображенной на рис. 1, работает очень устойчиво и при правильном включении катушек гетеродина почти не требует настройки. Для упрощения схемы в ней не показан переключатель диапазонов.

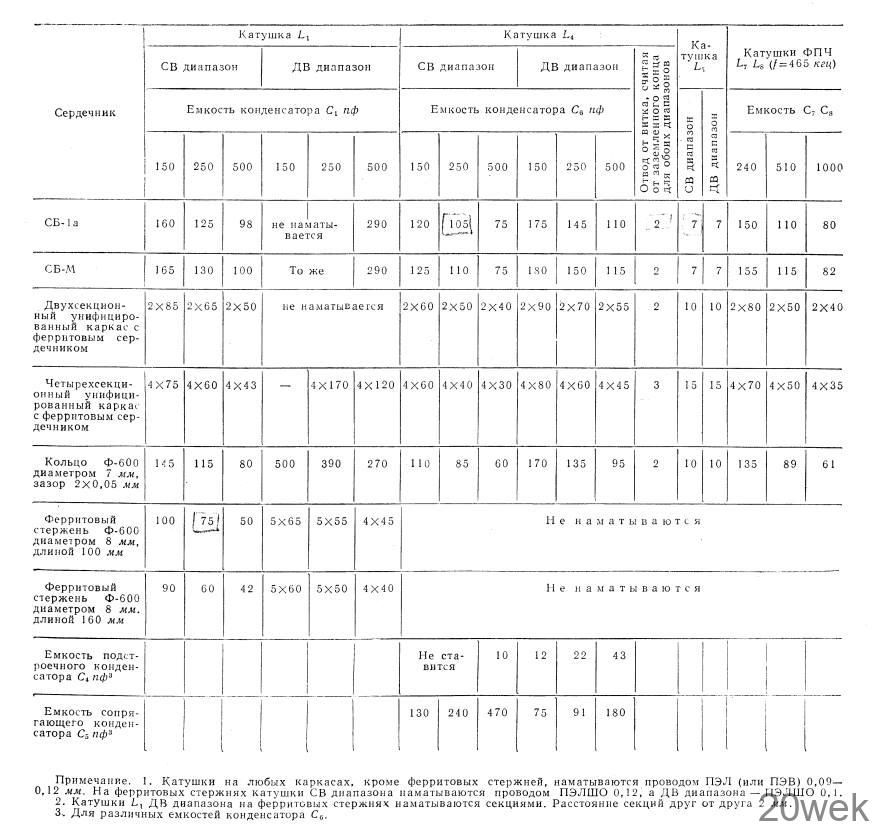

Основная трудность при налаживании транзисторных преобразовательных каскадов заключается в правильном сопряжении входных контуров с гетеродинными. В таблице приведены данные контурных катушек L1, L4 и L5 преобразователя по схеме рис. 1, для диапазонов СВ и ДВ в случае применения различных каркасов и сердечников, а также конденсаторов переменной емкости C1 и С6. Там же указаны емкости сопрягающих конденсаторов С4 и С5. Если точно придерживаться этих данных при постройке преобразователя, сопряжение будет достигнуто автоматически. Катушка Lз наматывается лишь в том случае, если прием ведется на наружную (или штыревую) антенну. Количество витков этой катушки должно быть в 1,5—2 раза больше, чем у L1. Катушка L2 при использовании любого каркаса содержит для СВ диапазона семь-восемь витков, и для ДВ диапазона четыре-шесть витков провода ПЭЛ III О 0,12.
