КАК ПРОВЕРИТЬ КАЧЕСТВО КИНЕСКОПА

М. Герасимович, Радио №4/1964, ст.26

В «Радио» № 9 за 1963 год опубликована статья инженера Львовского электролампового завода М. Герасимовича «Как продлить «жизнь» ки­нескопа», которой наши читатели очень заинтересовались. Ниже мы публикуем статью этого же автора, в которой описаны простейшие способы проверки кинескопов, особо интересные потому, что проверку можно про­изводить, не вынимая кинескопа из телевизора. Редакция надеется, что эта статья окажет большую помощь работникам телеателье и тем ра­диолюбителям, которые занимаются телевидением.

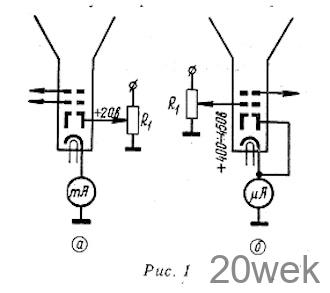

Проверку качества кинескопа следует начинать с определения эмиссионной способности катода. В кинескопах типа 43ЛК2Б, 43ЛКЗБ, 43ЛК9Б и 40ЛК1Б величина эмис­сионного тока катода колеблется от 3 до 15 ма. Измерение этого тока часто производят по схеме рис. 1, а при U_H=6,3 в и £/_мод=+20 в. При такой методике измеряется ток эмис­сии. со всей поверхности катода, но во время работы телевизора электронный луч создается в ос­новном электронами, эмиттируемыми той поверхностью катода, которая расположена ближе к отверстию в модулирующем электроде. Часто бы­вает так, что эта часть катода уже непригодна, а остальные его части излучают достаточное количество электронов. В этом случае изме­рение по описанному выше способу может показать хороший ток эмис­сии, но экран кинескопа не будет светиться, так как тока луча (рабо­чего тока) не будет. Поэтому изме­рять эмиссионную способность ка­тода следует, включая кинескоп трио­дом, как это показано на рис. 1, б. Величину напряжения на экранирующем электроде, который исполь­зуется в качестве анода триода, подбирают экспериментально. Для кинескопов типа 43ЛК2Б, 43ЛКЗБ это напряжение равно 450 в и для кинескопов типа 43ЛК9Б — 400 в.

Полный ток луча кинескопа при этих напряжениях должен быть по­рядка 1100 мка. Он колеблется в зависимости от качества рабочей части катода, но кинескоп с полным током луча даже в 400 мка в со­стоянии проработать не менее года. Следует учесть, что в начале работы нового кинескопа ток луча может увеличиваться вследствие активи­рования катода.

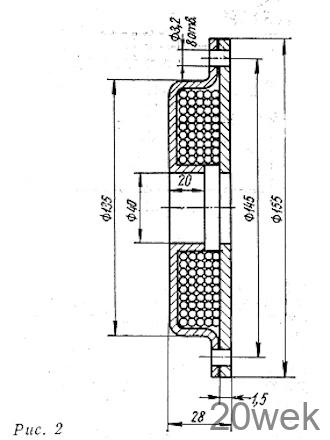

Определить качество рабочей по­верхности катода можно также путем непосредственного просмотра изоб­ражения этой поверхности на эк­ране кинескопа. Для получения электронного изображения катода на экране кинескопа нужно одеть на горловину кинескопа катушку, кар­кас которой изготовлен из мягкой стали по рис. 2. Катушка содержит 3000 витков провода ПЭЛ 0,1. Мож­но также использовать фокусирую­щую катушку от телевизоров, где применяются кинескопы с магнит­ной фокусировкой луча (лучше всего от телевизора «Темп» или «Темп-2»). Для того чтобы получить электрон­ное изображение катода, на само­дельную катушку необходимо подать постоянное напряжение 600 в, а на катушку «Темпа» — 25 в. Фото­графии изображений катодов раз­личного качества показаны на чет­вертой странице вкладки в журнал. Из них видно, что чем больше за­темненных мест на изображении, тем хуже качество катода.

Затем определяют крутизну- мо­дуляционной характеристики кине­скопа Smод, которая представляет собой отношение изменения анодного тока дI_a к изменению напряжения модулятора дU_мод. Для этого можно воспользоваться схемой измерения, изображенной на рис. 1, б, под­ключив дополнительно к модуля­тору необходимый для отпирания и запирания кинескопа источник отрицательного напряжения в пре­делах 0-90 в. Изменяя это напря­жение, по микроамперметру, вклю­ченному в цепь катода, устанавли­вают ток I1= 100 мка и замечают напряжение U1 на модуляторе. Затем устанавливают ток I2=1 мка, при котором кинескоп практически заперт, и вновь замечают напряжение U₂ на модуляторе.

Крутизна модуляционной харак­теристики определяется по формуле

У хороших кинескопов крутизна модуляционной характеристики 3,3-5,5 мка/в и выше. Разброс определя­ется качеством катода, величиной запирающего напряжения и т. д.

После того, как установлена кру­тизна модуляционной характеристи­ки, кинескоп проверяют на между­электродные обрывы и замыкания. Прежде всего следует хорошо ос­мотреть монтаж и выводы электрон­но-оптической системы. Возможно, что обрывы или замыкания электро­дов будут видны. Затем нужно обратить внимание на стеклянную ножку, в которую впаяны выводы электродов, нет ли там напыления металла. Во время работы кине­скопа с нагретой докрасна гильзы катода распыляется металл. Это мо­жет быть причиной образования на ножке проводящих мостиков между выводами электродов.

Больше всего четкость изобра­жения ухудшают токи утечки между катодом и подогревателем, которые могут увеличиваться из-за снижения изоляционных свойств алундового по­крытия подогревателя или непра­вильного монтажа телевизора. Токи утечки между катодом и подогрева­телем при разности потенциалов между ними 135 в не должны пре­вышать 100мка для 70° кинескопов и 30 мка для 110° кинескопов.

Все замыкания между электро­дами и обрыв подогревателя, если их не видно простым глазом, можно обнаружить при помощи авометра. Обрыв катода и модулятора легко определить по изображению на эк­ране кинескопа, но прежде чем менять кинескоп необходимо убе­диться в том, что выводы этих элек­тродов имеют надежный контакт со штырьками цоколя.

Если после проверки эмиссионных свойств катода, модуляционной ха­рактеристики, замыканий и обрывов электродов еще неясно, вышел ли кинескоп из строя, то нужно опре­делить качество вакуума в нем. Вакуум характеризуется величиной давления остаточных газов в колбе кинескопа. Описанный здесь способ измерения давления этих газов ос­нован на их ионизации, которая производится электронным лучом ки­нескопа. В результате ионизации нейтральные молекулы газа пре­вращаются в заряженные положи­тельные ионы, число которых служит мерой общего количества молекул газа. Таким образом величина дав­ления остаточных газов определя­ется по ионному току, который в годных кинескопах составляет доли микроампера.

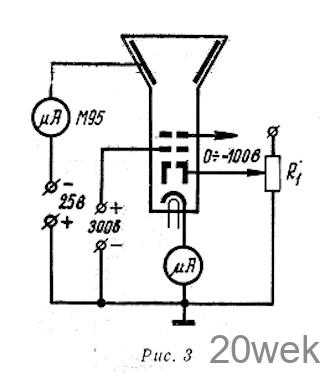

Для измерения такого незначи­тельного тока требуется очень чув­ствительный прибор, например пере­носный многопредельный микроам­перметр типа М95 с шунтом P4. Схема, по которой производятся измерения, показана на рис. 3. Самое измерение производится следующим образом.

Потенциометром R1 по микроам­перметру в цепи катода устанавли­вают величину тока 250 мка. При этом микроамперметр М95, включен­ный в цепь второго анода, покажет величину ионного тока. Давление остаточных газов (Р) находят пб формуле: Р (мм ртутного столба) ⁼ K• Iион (мка). В этой формуле К — эмпирический коэффициент, ко­торый зависит от расположения и геометрических размеров электрон­нооптической системы кинескопа. Для кинескопов 43ЛК2Б величина К равна 2,5-10^-4, а для 43ЛК9Б — 4,0*10^-4. В некоторых случаях при­бор М95 может показывать сумму ионного тока и токов утечки в цепи второго анода. Наличие этих токов нужно всегда проверять. При про­верке катод кинескопа должен быть отсоединен.

Обычно давление остаточных га­зов в пригодных кинескопах нахо­дится в пределах 1×10^-5-1×10^-7 мм ртутного столба. Кинескопы с дав­лением остаточных газов хуже 1×10^-5 мм ртутного столба нена­дежны в работе.
