СТАБИЛИЗАЦИЯ РАЗМЕРОВ ИЗОБРАЖЕНИЯ
Ю. ГУСЕВ, Радио №3/1964, ст.31

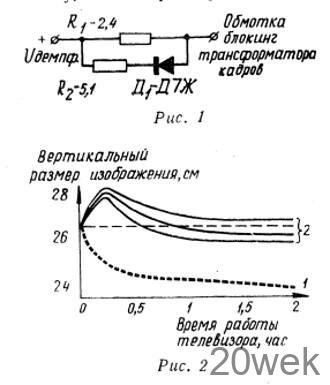

Во время работы телевизора наблюдается заметное уменьшение вертикального размера изображения, что нарушает формат кадра и вызывает искажения. Это происходит потому, что во время работы телевизора нагреваются катушки выходного трансформатора кадров и отклоняющей системы, вследствие чего повышается их активное сопротивление. Наступает рассогласование, что приводит к уменьшению тока в отклоняющей системе и, в конечном итоге, к уменьшению высоты кадра. Для стабилизации вертикального размера изображения в телевизоре «Беларусь-5» была установлена цепочка, состоящая из двух сопротивлений (R1R2) и диода Д7Ж (Д1), включенного в обратном направлении (рис. 1).
Эту цепочку включают взамен зарядного сопротивления 1,8 Мом (R82) в анодной цепи блокинг-генератора кадровой развертки. Диод Д7Ж (Д1) выполняет роль термосопротивления. При нагреве диода его сопротивление обратному току понижается. В результате этого увеличивается зарядный ток, возрастают амплитуда пилообразного напряжения на зарядном конденсаторе (С80) и ток выходного каскада кадровой развертки, что компенсирует явления, связанные с нагреванием катушек выходного трансформатора кадров и отклоняющей системы. На кривой 1 (рис. 2) показано изменение вертикального размера изображения во времени при заводской схеме зарядной цепи, а на кривых 2 — то же при установке стабилизирующей цепочки с тремя различными диодами Д7Ж, обратный ток которых при напряжении 200 в не превышает 40 мка.
Желаемую точность стабилизации можно получить, изменяя величину сопротивления R2. Необходимо отметить, что на конечный результат влияет температура воздуха в месте расположения диода.
От редакции: Способ стабилизации, описанный в заметке т. Гусева, можно применить и в других телевизорах, у которых схема зарядной цепи кадровой развертки аналогична «Беларусь-5». Номера деталей этого телевизора в заметке указаны по схеме на вкладке в «Радио» №1, 1960 г.
