ИНДИКАТОР НАПРАВЛЕНИЯ АНТЕННЫ
Ю. ЛОБАЧЕВ, Радио №3/1964, ст.61

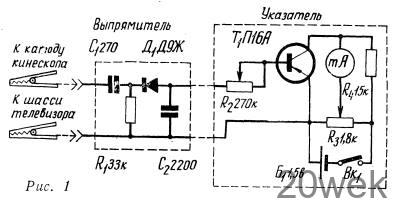

При дальнем приеме телевидения очень важно правильно выбрать направление приемной телевизионной антенны на телецентр по максимуму приходящего сигнала. Для этой цели можно использовать индикатор, схема которого приведена на рис. 1. Выпрямитель при помощи зажимов типа «крокодил» соединяют с телевизором и располагают около него. Выпрямленное напряжение по двухпроводной линии подается на указатель, расположенный непосредственно около телевизионной антенны (в комнате или на крыше дома).
Указатель состоит из усилителя постоянного тока, собранного на транзисторе П16А, и миллиамперметра на 1 ма. При большом сигнале, когда стрелка миллиамперметра уходит за пределы шкалы, с помощью сопротивления R2 можно уменьшить чувствительность указателя. Сопротивление R3 служит для установки стрелки прибора на нуль шкалы перед измерением. Градуировки прибора не требуется, так как он используется только как указатель максимального напряжения.
