Радио №3/1969, ст.46
Е. Арефьев из г. Ярославля для повышения чувствительности приемника в диапазоне СВ предлагает подключать к входному контуру СВ (L11) штыревую и наружную антенны. Для этого необходимо снять с барабанного переключателя диапазонов пластмассовый сегмент СВ диапазона, установить дополнительно контактный штырь 1 в имеющееся там отверстие с помощью слегка нагретого паяльника (в заводской конструкции штырь 1 в сегментах СВ и ДВ диапазонов отсутствует) и соединить между собой контакты 1 и 7, как показано на рис. 1, а жирной линией.
Для подключения наружной и штыревой антенн к входному контуру ДВ диапазона (L13) в сегменте ДВ диапазона барабанного переключателя тоже нужно поставить дополнительно контактный штырь 1 и соединить его с контактом 7, как показано на рис. 1, б.
Ни в коем случае нельзя соединять между собой контакты 1 и 7 на съемной контактной плате («гребенке») переключателя диапазонов (на 3-й странице вкладки «Радио» № 11 за 1968 год они показаны в виде оранжевых квадратиков), так как в этом случае оказываются подключенными одновременно входные контуры СВ и ДВ диапазонов к входным контурам других диапазонов.
Многие владельцы «ВЭФ-Спидолы-10» производят запись на магнитофон непосредственно с приемника, а также подключают к нему высококачественные усилители. Чтобы улучшить качество звучания приемника Е. Арефьев предлагает использовать гнезда «Звукосниматель» для подключения входа магнитофона с соответствующей переделкой. Переделка заключается в том, что от гнезд «Звукосниматель» и от переключателя П1 отсоединяют все провода, за исключением провода «масса», а провода, соединяющие 14-й лепесток печатной платы с гнездом «Зв» и 13-й — с контактом переключателя П1 (см. 3 стр. вкладки «Радио», 1966, № 11), удаляют совсем. Затем конденсатор C72 (минус) соединяют с 12-м лепестком платы, а последний — со свободным гнездом звукоснимателя. После этих переделок сигнал на вход магнитофона или внешнего усилителя поступает непосредственно с детектора приемника. Схема переделки показана на рис. 2 (провод, удаленный от переключателя П1, соединявший его с 13-м лепестком платы, на схеме показан пунктиром).
При работе приемника в стационарных условиях целесообразно питать его непосредственно от сети. Для этой цели можно использовать стабилизированный блок питания, применяемый в магнитофоне «Яуза-20» (схема этого блока приведена в журнале «Радио» № 11 за 1965 год, на стр. 40). Схема выпрямителя «Яузы-20» остается без изменений, но в связи с тем, что «Яуза-20» рассчитана на питание стабилизированным напряжением 12 в, а «Спидола» — 9 в, стабилитрон типа Д813 необходимо заменить Д810. Стабилизированное выходное напряжение от выпрямителя подключается к гнездам «Внешнее питание» приемника. Батареи во время работы приемника от сети можно не отключать, так как они выполняют роль сглаживающего фильтра и практически не разряжаются.
В процессе длительной эксплуатации приемника в нем может выйти из строя выключатель питания П2. В этом случае его можно заменить потенциометром с выключателем фирмы «Тесла». Если при пользовании регулятором громкости появляются шорохи, то их можно устранить, смазав вазелином рабочую поверхность переменного резистора. Трески, шорохи и неустойчивый прием могут иметь место и из-за окисления контактов барабанного переключателя. Поэтому примерно два раза в год необходимо чистить контакты спиртом или бензином.
При необходимости в приемнике можно установить лампочки для подсветки шкалы. Для этого рядом с ручкой регулятора громкости нужно вмонтировать кнопку с контактной группой от малогабаритного реле, а по краям шкалы поставить две лампочки. Схема включения лампочек подсветки может быть выполнена как в приемнике «ВЭФ-12» (см. «Радио», 1969, № 1).
Е. Кравченко из Днепропетровска предлагает для повышения чувствительности приемника в диапазоне коротких волн катушки связи входных контуров КВ расположить между витками контурных катушек и несколько увеличить число витков катушек связи. Так, в катушке связи L2 (25-м диапазон) число витков он увеличил с 4 до 6, в катушке L4 (31-м диапазон) — с 5 до 7, в катушке L6 (41-м диапазон) — с 6 до 8, в катушке L8 (49-м диапазон) — с 7 до 9 и в катушке L10 (75-м диапазон) — с 8 до 10 витков. Намотку катушек связи автор произвел проводом ПЭВ-1 0,1. Контурные катушки при этом не перематывались, а лишь немного раздвигались их витки для укладки провода катушки связи. После такой переделки катушек связи контуры необходимо заново подстроить. Подстройка производится по общепринятой методике.

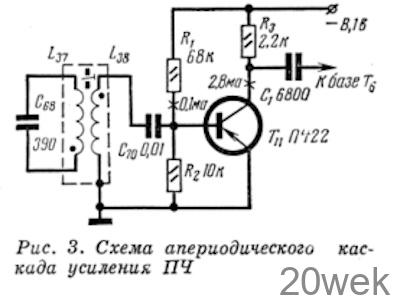

Для повышения чувствительности приемника во всех диапазонах Е. Кравченко предлагает также ввести в блок ПЧ дополнительный апериодический каскад усиления промежуточной частоты. Каскад собирается на транзисторе Т11 типа ГТ322А (можно использовать транзисторы ГТ309, П416 с любыми буквенными индексами) и включается между катушкой связи L37, L38 первого ФСС и базой транзистора Т3 первого каскада ПЧ приемника. Схема дополнительного каскада приведена на рис. 3. Все детали каскада монтируются на небольшой плате из гетинакса или текстолита и укрепляются вблизи первого каскада ПЧ. Напряжение питания на каскад подается с цепи питания схемы ПЧ. Введение дополнительного каскада значительно повышает чувствительность приемника, не вызывая при этом самовозбуждения схемы.
Питание приемника в стационарных условиях Е. Кравченко рекомендует осуществлять от сети переменного тока через выпрямитель, схема которого изображена на рис. 4. Выпрямитель выполнен по схеме удвоения напряжения. Транзистор типа П214А служит в качестве электронного фильтра, сглаживающего пульсации выпрямленного тока. Выходное напряжение снимается с резистора R1. Стабилитрон Д3 служит для стабилизации выходного напряжения.
В качестве трансформатора Тр1 может быть применен любой накальный или выходной трансформатор от старых ламповых приемников II класса.
Описываемый блок питания может служить в качестве универсального источника питания и для любительских конструкций с пределом изменения напряжения от 9 до 12 в. Регулировка уровня выходного напряжения осуществляется переменным резистором типа СПО-1 — 2 ком.

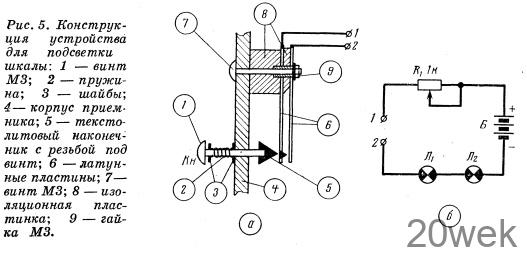

На рис. 5 приведена конструкция и электрическая схема простого устройства, которое Е. Кравченко применил для подсветки шкалы. При нажатии на кнопку Кн лампочки Л1 и Л2 загораются. В качестве Л1 и Л2 применены обычные лампочки от карманного фонаря (3,5 в), окрашенные цапон-лаком в красный и зеленый цвета. R1 — переменный резистор типа СПО-1 1 ком. Для подсветки шкалы используются источники питания приемника.
Устройство крепится к корпусу приемника вверху, с левой боковой стороны.
Л. Версан из Риги предлагает ввести в приемник дополнительный каскад усиления ВЧ, что значительно повышает чувствительность приемника, улучшает работу АРУ и уменьшает перекрестные искажения.

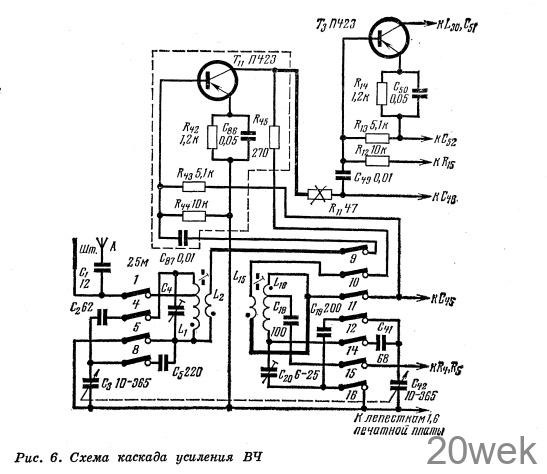

На рис. 6 приведена часть схемы приемника с входными и гетеродинными контурами 25-м КВ диапазона. Каскад УВЧ, собранный на транзисторе типа П423 (Т11), на схеме обведен пунктиром, а новые соединения элементов приемника с контактами гребенки барабанного переключателя показаны жирными линиями.
Как видно из схемы, катушки связи входных контуров теперь подключаются не к базе транзистора преобразователя, а через конденсатор С27 — к базе транзистора каскада УВЧ (Т11), включенного по схеме с заземленным эмиттером. Нагрузкой коллектора Т11 является резистор R15, а также катушка связи гетеродинного контура и входное сопротивление преобразователя. Резистор R11 из схемы приемника исключается.
Усилитель питается стабилизированным напряжением, поэтому ток стабилизатора необходимо несколько увеличить, для чего сопротивление резистора R7 следует уменьшить примерно до 200 ом (его точная величина подбирается при налаживании приемника).
Переделка производится в следующем порядке. Шасси приемника вынимают из корпуса, снимают подшкальник и все сегменты барабанного переключателя, освободив доступ к гребенке барабана. Затем вывертывают средний винт, крепящий гребенку к шасси приемника, и точно по центру среднего винта в массу гребенки с помощью нагретого паяльника осторожно вдавливают дополнительный (девятый по счету) пружинный лепесток (берется лепесток от другой подобной гребенки). Затем метчиком М3 (предварительно высверлив отверстие сверлом диаметром 2,3–2,5 мм) по центру лепестка и среднего отверстия нарезают новую резьбу. После этого средний крепежный винт снова завинчивают на свое место. Длина винта должна быть примерно на 10 мм больше прежней, так как к этому винту с помощью гайки М3 потом крепится и монтажная плата усилителя ВЧ.

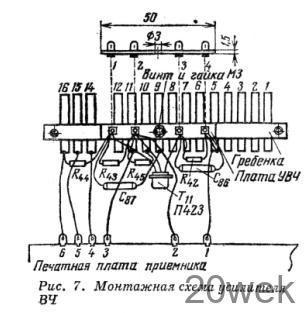

Усилитель ВЧ собирают на монтажной плате из гетинакса толщиной 1,0–1,5 мм размерами 50х10 мм. На плате устанавливают четыре монтажных лепестка, на которых и монтируются детали усилителя, а в центре платы высверливают крепежное отверстие под винт М3. Монтажная схема усилителя (установленного на гребенке) показана на рис. 7.
Провод, соединяющий второй лепесток печатной платы с десятым лепестком гребенки (см. 3 стр. вкладки «Радио», 1966, № 11), отсоединяют от 10-го лепестка платы и припаивают к выводу резистора R15 платы УВЧ (к лепестку 2).
В сегментах барабанного переключателя необходимо произвести следующие пересоединения между штырьками контактных групп. В сегментах всех коротковолновых диапазонов следует отпаять концы катушек связи гетеродинных контуров (L15, L17, L19, L21, L23) от 9-го и припаять их к 11-му штырьку; в сегментах диапазонов длинных и средних волн необходимо отпаять от 9-го штырька выводы резисторов R4 и R2 вместе с выводами катушек гетеродинных контуров (штырек был использован как опорный) и слегка вдавить их горячим паяльником в пластмассовое основание (для жесткости). Затем нужно отпаять выводы катушек связи L25 и L27 от второго (для ДВ) и от шестого (для СВ) штырьков и припаять их к 11-му штырьку и соединить проводником второй штырек сегмента ДВ и шестой штырек сегмента СВ с девятым.
После выполнения описанных выше работ сегменты снова устанавливают на свои места, включают приемник и подбирают сопротивление резистора R7 так, чтобы напряжение между 3 и 6 лепестками печатной платы было равно 3 в. На этом переделка приемника заканчивается.
В. Зайцев из г. Лахденпохья (КАССР) предлагает в приемниках «Спидола» первых выпусков, в которых нет гнезд для подключения внешнего источника питания, использовать для этой цели гнезда, предназначенные для подключения звукоснимателя. При этом в схему приемника необходимо внести следующие изменения: от переключателя П1 отпаять все три проводника; конденсатор C74 соединить с C77 прямым проводом; переключатель П2 соединить с внутренней батареей через переключатель П1 и с гнездами для подключения звукоснимателя, как показано на рис. 8.
При подключении вилки от внешнего источника питания внутренняя батарея отключается.
