«ВЭФ-12»

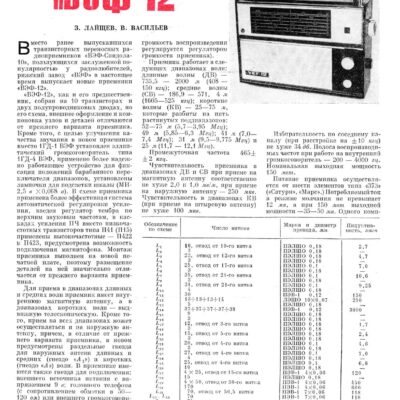

3. ЛАЙЩЕВ, В. ВАСИЛЬЕВ, Радио №1/1969, ст.53

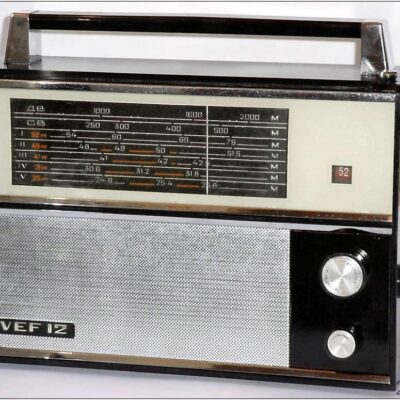

Вместо ранее выпускавшихся транзисторных переносных радиоприемников «ВЭФ-Спидола-10», пользовавшихся заслуженной популярностью у радиолюбителей, рижский завод «ВЭФ» в настоящее время выпускает новые приемники «ВЭФ-12».

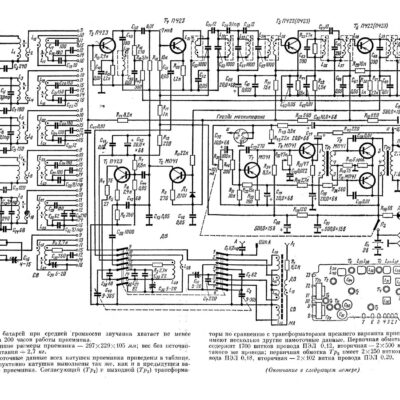

«ВЭФ-12», как и его предшественник, собран на 10 транзисторах и двух полупроводниковых диодах, но его схема, внешнее оформление и компоновка узлов и деталей отличаются от прежнего варианта. Кроме того, с целью улучшения качества звучания в новом приемнике вместо динамика 1ГД-1 установлен эллиптический громкоговоритель типа 1ГД-4, применено более надежное устройство для фиксации положений барабанного переключателя диапазонов, установлены лампочки для подсветки шкалы (МН-2,5 В × 0,068 А). В схеме приемника используется более эффективная система автоматической регулировки усиления, введен регулятор тембра по верхним звуковым частотам, в каскадах усиления промежуточной частоты вместо низкочастотных транзисторов типа П41 (П15) применены высокочастотные — П422 и П423, предусмотрена возможность подключения магнитофона. Монтаж приемника выполнен на новой печатной плате, поэтому размещение деталей на ней значительно отличается от прежнего варианта.

Для приема в диапазонах длинных и средних волн приемник имеет внутреннюю магнитную антенну, а в диапазонах коротких волн — выдвижную телескопическую. Кроме того, прием на всех диапазонах может осуществляться и на наружную антенну, причем, в отличие от прежнего варианта, в новом предусмотрены раздельные гнезда для наружных антенн: длинных и средних волн (гнездо «А₁») и коротких волн (гнездо «А₂»). В приемнике имеются также гнезда для подключения внешнего источника питания напряжением 9 В, головного телефона (с сопротивлением обмотки 50–120 Ом) или внешнего громкоговорителя (с сопротивлением звуковой катушки 8 Ом), а также магнитофона (уровень записи при этом устанавливается только в магнитофоне, а при воспроизведении звукозаписи громкость регулируется регулятором громкости приемника).

Приемник работает в следующих диапазонах волн:

• длинные волны (ДВ) — 735,5–2000 м (408–150 кГц);

• средние волны (СВ) — 186,9–571,4 м (1605–525 кГц);

• короткие волны (КВ) — 25–75 м, которые разбиты на пять растянутых поддиапазонов: 52–75 м (5,7–3,95 МГц), 49 м (5,85–6,3 МГц), 41 м (7,0–7,4 МГц), 31 м (9,5–9,775 МГц) и 25 м (11,7–12,1 МГц).

Промежуточная частота — 465 ± 2 кГц.

Чувствительность приемника в диапазонах ДВ и СВ при приеме на магнитную антенну составляет соответственно не хуже 2,0 и 1,0 мВ/м, при приеме на наружную антенну — 250 мкВ. Чувствительность в диапазонах КВ (при приеме на штыревую антенну) — не хуже 100 мкВ.

Избирательность по соседнему каналу — не менее 34 дБ (при расстройке ±10 кГц), а полоса воспроизводимых частот равна 200–4000 Гц. Номинальная выходная мощность — 150 мВт.
