А. Крючков, Радио №4/1969, ст.24

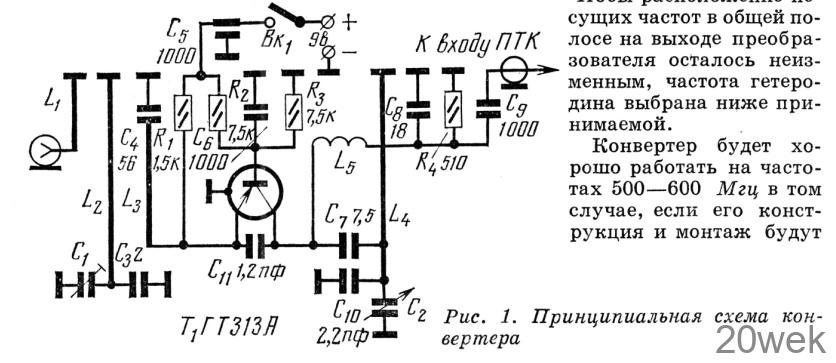

Выбирая схему конвертера, автор руководствовался главным образом возможностью повторения его даже малоквалифицированными радиолюбителями. Поэтому конвертер был построен на одном транзисторе по простейшей схеме (рис. 1), хотя было заведомо известно, что он может быть применен лишь на небольшом расстоянии от телецентра, так как такой конвертер имеет малый коэффициент усиления (1,5-2) и большой шумовой фактор.
Конвертер содержит входное устройство и преобразовательный каскад. Входное устройство состоит из трех отрезков линий L1, L2, L3 (обычные катушки индуктивности на входных рабочих частотах конвертера применять нельзя). Оно предназначено для согласования волнового сопротивления антенны с входным сопротивлением преобразовательного каскада, который собран на транзисторе ГТ313А (Т1) по схеме с общей базой.
Этот каскад преобразует частоты принимаемого 33-го телевизионного канала в частоты пятого канала. Индуктивность L4 контура гетеродина также представляет собой отрезок линии и лишь в выходной (коллекторной) цепи каскада установлена обычная бескаркасная катушка L5, так как контур, частью которого является эта катушка, настроен на частоты пятого телевизионного канала.
Чтобы расположение несущих частот в общей полосе на выходе преобразователя осталось неизменным, частота гетеродина выбрана ниже принимаемой.

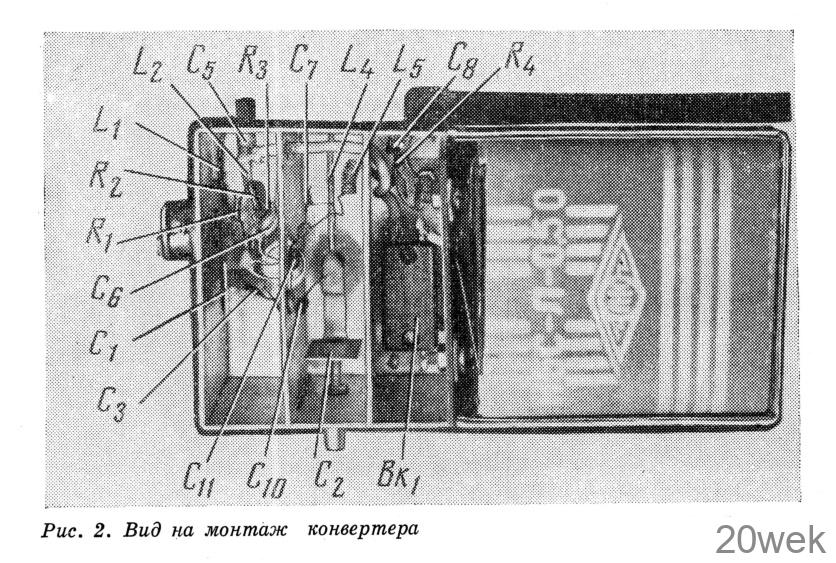

Конвертер будет хорошо работать на частотах 500-600 МГц в том случае, если его конструкция и монтаж будут выполнены примерно так, как на рис. 2.

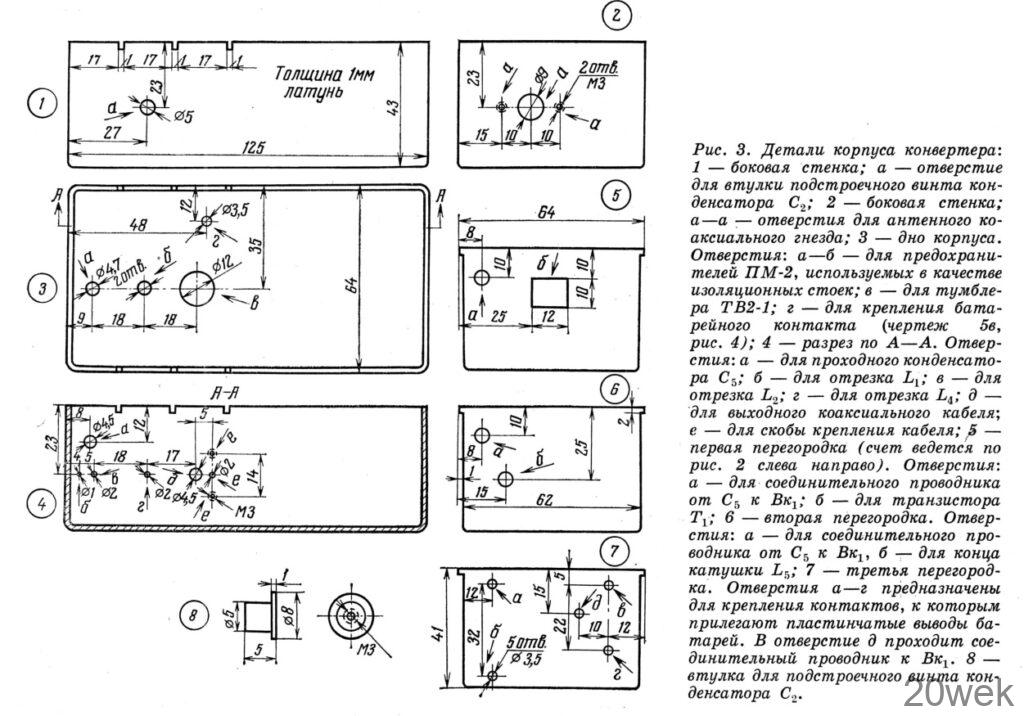

Корпус конвертера должен быть сделан из меди или латуни толщиной 1 мм и разделен на четыре отсека перегородками. Первая и вторая перегородки (счет перегородок ведется по рис. 2, слева направо) сделаны из того же материала, что и корпус, а третья — из гетинакса или текстолита толщиной 1 мм. Все стыки и углы необходимо тщательно пропаять. Чертежи отдельных деталей корпуса приведены на рис. 3.
В первом отсеке (рис. 2, счет отсеков, как и перегородок, ведется слева направо) смонтированы детали входного устройства (L1, L2, L3, C1, C3, C4), а также базовой и эмиттерной цепей транзистора (C5, C6, R1, R2, R3). Транзистор ГТ313А расположен в отверстии перегородки между первым и вторым отсеками. Второй отсек содержит отрезок линии L4, катушку L5, конденсаторы C2, C7, C10, C11. В третьем отсеке находятся конденсаторы C8, C9, резистор R4 и выключатель Вк1. Последний, четвертый отсек служит для размещения двух батарей КБС-Л, от которых питается конвертер.

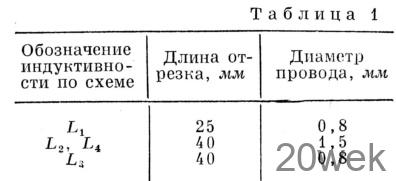

В качестве отрезков линий использованы куски медной голой проволоки (желательно посеребренной или, в крайнем случае, облуженной). Данные отрезков указаны в табл. 1.
Один конец каждого отрезка (за исключением L3) просовывают в отверстие, просверленное в корпусе, и запаивают в нем. Так как отрезки ни в коем случае не должны колебаться (каждое даже небольшое колебание значительно меняет настройку конвертера), вторые концы их необходимо также твердо закрепить. Для этого их припаивают: у отрезка L1 к центральному лепестку коаксиального разъема, а у L2 и L4 к изоляционным стойкам, в качестве которых используют корпуса предохранителей ПМ-2. Из них обязательно нужно удалить плавкую вставку (или остатки ее, если она перегорела). На отрезок L3 надевают изоляционную трубку (от монтажного провода) и сгибают его в виде латинской буквы U. Один конец отрезка присоединяют к эмиттеру транзистора, а ко второму концу и корпусу конвертера припаивают конденсатор C4.

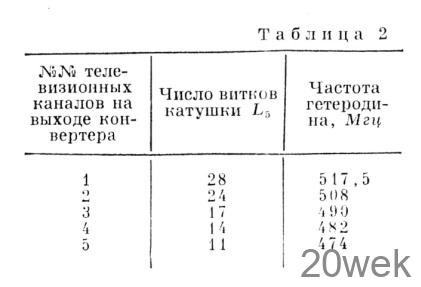

Катушку L5 наматывают без каркаса на оправке диаметром 3 мм проводом ПЭВ 0,3 в один слой виток к витку. Число витков катушки зависит от того, какой канал в ПТП или ПТК будет использоваться при работе телевизора совместно с конвертером. Это число для первых пяти каналов указано в табл. 2.

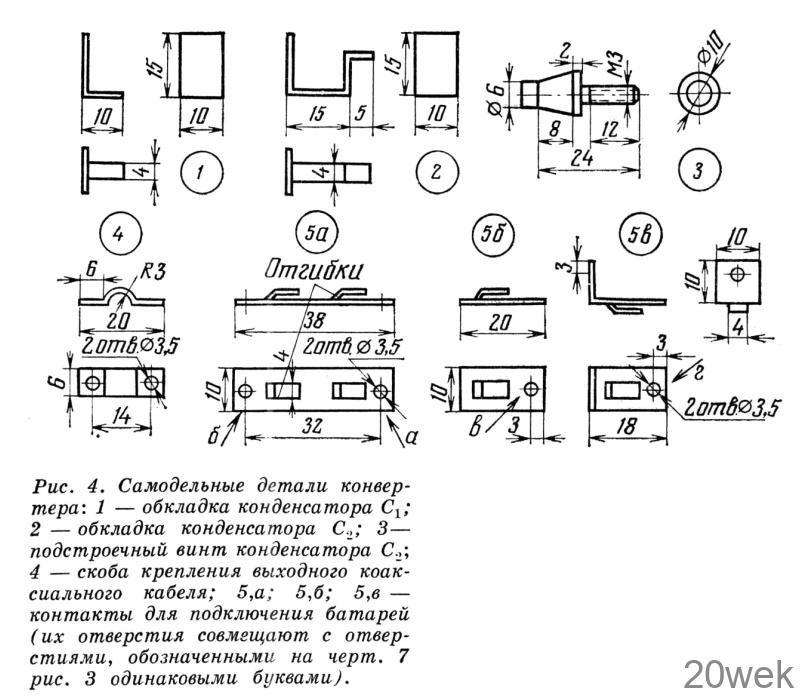

В конвертере применены резисторы типа УЛМ-0,12, конденсаторы КД, выключатель Вк1 — тумблер ТВ2-1. Подстроечный конденсатор C1 и конденсатор переменной емкости C2 — самодельные. Одной обкладкой C1 является пластина, изготовленная из латуни толщиной 0,5 мм, по чертежу 1 на рис. 4 (на этом рисунке даны чертежи самодельных деталей конвертера). Второй обкладкой этого конденсатора служит корпус конвертера. Обкладки конденсатора C2 — это пластина из 0,5 мм латуни, показанная на чертеже 2 рис. 4, и подстроечный винт (чертеж 3 этого же рисунка), который позволяет изменять частоту гетеродина на +- 30 МГц. Винт ввернут во втулку (чертеж 8 рис. 3), укрепленную в корпусе конвертера. Длина выходного коаксиального кабеля, к которому припаивают штеккер, включаемый в антенное гнездо телевизора, должна быть в пределах 25-40 см.
Большинство радиолюбителей сможет настроить конвертер только по изображению испытательной таблицы, так как ПНТ и ГСС, диапазоны которых содержат частоты 33-го телевизионного канала, пока еще встречаются редко. Пользуясь приборами, имеющимися в распоряжении радиолюбителей, возможно только проверить ток, потребляемый конвертером (нормально он должен составлять 3-4 ма), и настроить катушку L5 выходного контура. Для настройки этой катушки на среднюю частоту пятого телевизионного канала (96 МГц) выход генератора качающейся частоты прибора Х1-7 присоединяют через конденсатор емкостью 500-1 500 пф к эмиттеру транзистора Т1, а детекторную головку осциллографа прибора — к выходному штеккеру конвертера. Установив на середину экрана электроннолучевой трубки прибора Х1-7 частотную метку 96 МГц и, раздвигая и сдвигая витки L5, стараются, чтобы кривая, наблюдаемая на экране, имела вид, наиболее отвечающий, показанному на рис. 5.
Затем отсоединяют прибор Х1-7 от конвертера, подключают конвертер к телевизору и вращают подстроечный винт конденсатора С2 до получения изображения на экране кинескопа. После того как будет получено изображение, добиваются наилучшей контрастности и четкости его, изменяя положение обкладки С1 относительно корпуса, а также расстояние между отрезками L1 и L2.
