К. БЕЛЯЕВ, Радио №4/1969, ст.26

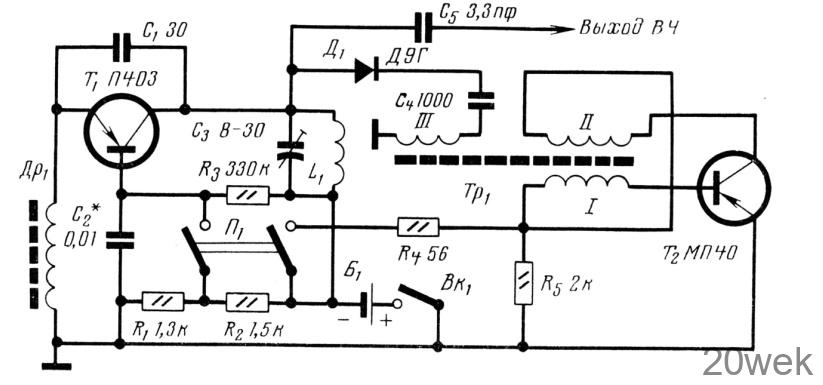

При помощи простого прибора, схема которого дана на рисунке, можно быстро обнаружить неисправный каскад в трактах изображения и звукового сопровождения телевизоров, а также оценить линейность изображения по горизонтали и вертикали.
Прибор состоит из ВЧ генератора на транзисторе П403 (Bст = 70-80) и блокинг-генератора на транзисторе МП40 (Bст = 30-40). Когда переключатель П1 разомкнут, ВЧ генератор работает в режиме прерывистой генерации, в результате чего на экране кинескопа видны горизонтальные полосы, а в громкоговорителях слышен звук, высота которого зависит от частоты посылок импульсов ВЧ генератора. При замыкании П1 ВЧ генератор начинает генерировать ВЧ колебания непрерывно и включается блокинг-генератор, импульсы которого модулируют сигнал ВЧ генератора. При этом на экране кинескопа будут видны вертикальные полосы.
Дроссель Др1 намотан на стержне из феррита 600НН диаметром 2 мм, длиной 12 мм. Он содержит 35 витков провода ПЭЛ 0,12 мм. Катушка L1 — бескаркасная. В качестве оправки для ее намотки используется круглый карандаш диаметром 10 мм, на который наматывают в один слой виток к витку 12 витков провода ПЭЛ 0,8. Сердечником трансформатора Тр1 блокинг-генератора служит кольцо из феррита 600НН, типоразмер К 8,5 х 6 х 2,5. Все обмотки трансформатора намотаны проводом ПЭЛШО 0,1. Обмотка I содержит 10 витков, обмотка II — 12 витков и обмотка III — 50 витков. Переключатель П1 сделан из пружинных контактов реле длиной 15 мм. Прибор питается от одного аккумулятора типа Д-0,1.
Налаживание прибора сводится к настройке ВЧ генератора на нужную частоту (несущую ПЧ изображения — 34,25 или 38 Мгц) при помощи подстроечного конденсатора С3 и проверке работы блокинг-генератора. Если последний не возбуждается, следует поменять местами выводы обмотки I трансформатора Тр1. Когда блокинг-генератор работает, но вертикальные полосы на экране кинескопа отсутствуют, то нужно изменить на обратное подключение выводов обмотки III трансформатора Тр1. При нормальной работе блокинг-генератор потребляет ток 7—8 ма.
