Ю. ТУРЛАПОВ, Радио №4/1969, ст.29
Генератор предназначен для настройки усилителей низкой частоты, магнитофонов и другой аппаратуры.
Основные данные генератора следующие:
Диапазон частот генератора 20 гц — 200 кгц разбит на четыре поддиапазона. Для переключения их служит переключатель П1. При переходе на 2, 3 и 4 поддиапазоны генерируемые частоты увеличиваются соответственно в 10, 100, 1000 раз. Плавное изменение частоты осуществляется сдвоенным потенциометром R1, R4.
Выходное напряжение генератора можно изменять от 0 до 5 в плавно потенциометром R20 и ступенями с помощью аттенюатора (переключатель П2). Установленное выходное напряжение измеряется встроенным микроамперметром М592 0—100 мка. Точность измерения выходного напряжения не хуже 3%. Шкала измерительного прибора имеет два предела: 1 в и 10 в. Выходное сопротивление генератора — 91 ом, неравномерность частотной характеристики не более +-1 дб, погрешность делителя не больше 2,5%. Коэффициент нелинейных искажений, измеренный прибором С6-1, составляет 0,5 / 1%.

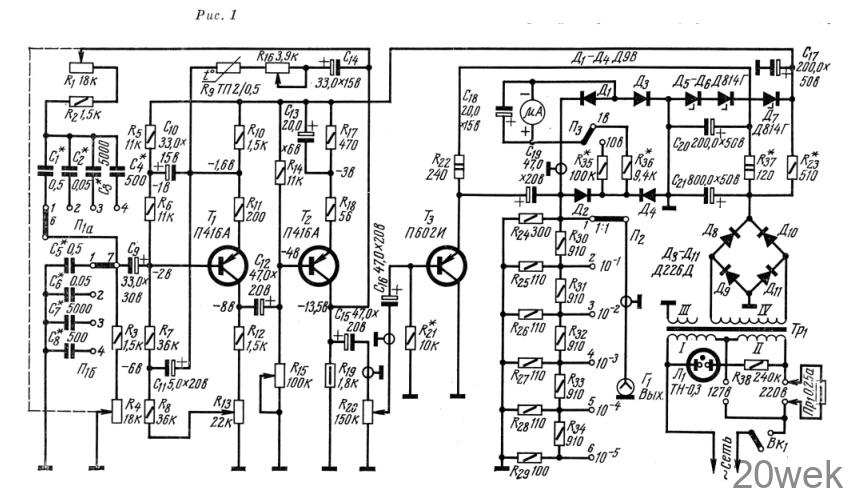

Принципиальная схема (рис. 1). Генератор представляет собой двухкаскадный усилитель с положительной обратной связью, которая осуществляется подачей сигнала с выхода второго каскада усилителя (коллектор транзистора Т2) на базу транзистора Т1 первого каскада через формирующие RC-цепи.
Первый каскад генератора на транзисторе Т1 имеет большое входное сопротивление.
Для стабилизации амплитуды генерируемых колебаний сигнал с коллектора транзистора Т2 подается через конденсатор С14, терморезистор R9 и резистор R16 в цепь эмиттера транзистора Т1. Если по каким-либо причинам амплитуда колебаний генератора увеличивается, то ток через терморезистор R9 растет, его сопротивление падает, глубина обратной связи также растет, и амплитуда генератора возвращается к начальной. Глубину обратной связи можно регулировать потенциометром R16.
С выхода каскада на транзисторе Т2 сигнал поступает на регулятор выходного напряжения R20 и далее на эмиттерный повторитель, собранный на транзисторе Т3. С резистора R22 нагрузки повторителя сигнал подается на аттенюатор, а с него — на выходной коаксиальный разъем.
Генератор питается от выпрямителя, выполненного по мостовой схеме. Питание первых двух каскадов стабилизировано кремниевыми стабилитронами Д5—Д7.
Конструкция и детали. Генератор собран на двух вертикальных панелях, скрепленных между собой четырьмя болтами, пропущенными через втулки длиной 70 мм. Передняя панель выполнена из алюминия толщиной 2 мм. Ее размеры 210 х 130 мм. Задняя панель — из фольгированного гетинакса. Все детали прикреплены к трубчатым контактам, под которыми предварительно удаляется фольга. Расположение деталей приведено на 3-й странице обложки. Крупные детали (трансформатор, вакуумный терморезистор, транзистор Т3 и конденсаторы фильтра питания) установлены между панелями. Для ножек терморезистора высверливают отверстия в гетинаксе задней панели.
Подстроечные потенциометры R13, R15, R18 и предохранители установлены на задней панели. Расположение органов управления на передней панели показано на обложке.
В генераторе установлены конденсаторы: С1, С2, С3, С6, С7, С8 — типа МБМ и БМ; С4, С5 и С9, С10 — КСО или КТ. Как одни, так и другие должны иметь отклонение емкостей от указанных на схеме не более, чем на 2%. Электролитические конденсаторы — типа ЭМ либо К53-1. Конденсатор фильтра С21 составлен из четырех параллельно соединенных 200 мкф х 50 в типа К50-ЗБ, либо К50-6. Все примененные резисторы — типа МЛТ. Резисторы R25, R26, а также R21 — R24 необходимо подобрать с отклонением от номиналов не более, чем на 0,5%, в противном случае точность измерения и деления выходного напряжения ухудшатся. Потенциометры R13, R15, R18 — типа СПО-0,5; R20 — СП-1 вида «В». Сдвоенный потенциометр R1, R4 — СП-3 вида «В». При возможности лучше приобрести проволочный потенциометр.
Транзисторы П416А заменяются на П416Б. «Bст» транзисторов желательно иметь от 60 до 120.
Транзистор П602И (Т3) установлен на алюминиевом черненном радиаторе с общей поверхностью: 200 — 300 см2. Вместо П602И можно применить транзисторы П601И.
Силовой трансформатор Тр1 намотан на сердечнике ШЛ 12 х 25. Обмотка I содержит 1600 витков ПЭВ 0,17; обмотка II — 1200 витков ПЭВ 0,13; обмотка III (экранная) — один слой ПЭВ 0,1, обмотка IV — 290 + + 60 + 60 + 60 витков ПЭВ 0,29. При намотке трансформатора на Ш-образном (не ленточном) сердечнике необходимо увеличить его сечение в 1,5 раза.
Собранный генератор заключают в металлический корпус с размерами 215 х 135 х 95 мм.
Налаживание генератора. Прежде всего необходимо проверить работу выпрямителя и стабилизатора. При включении генератора в сеть напряжение на конденсаторе С21 должно быть 40-:-45 в, на диодах Д5 — Д7 — 30-:-33 в и на конденсаторе С20 — около 30 в. Далее подбирают режим работы всех каскадов по постоянному току. Ориентировочные режимы, измеренные ламповым вольтметром относительно положительного полюса источника питания, указаны на принципиальной схеме. Предварительно необходимо сорвать генерацию, увеличив отрицательную обратную связь при помощи потенциометра R16. Затем, подавая на вход третьего каскада синусоидальный сигнал напряжением 5-:-6 в эфф от эталонного звукового генератора, наблюдают сигнал на выходе повторителя по осциллографу (переключатель вольтметра генератора должен быть в положении 10 в). Подбирая сопротивление резистора R21 добиваются, чтобы искажения синусоиды на экране электроннолучевой трубки были минимальными. При этом ток через транзистор Т3 может быть в пределах от 70 до 100 ма.
После этого уменьшают обратную связь, вращая движок потенциометра R16, так, чтобы генератор возбудился. Наблюдая синусоиду выходного напряжения генератора в каком-либо поддиапазоне на экране осциллографа (аттенюатор в положении 1 : 1), устанавливают движки потенциометров R13, R15, R18 так, чтобы амплитуда колебаний генератора была максимальна, а форма колебаний не имела бы видимых искажений.
Потом проверяют генерацию на всех диапазонах, следя по осциллографу за амплитудой и формой синусоиды. Если в каком-либо диапазоне форма колебаний искажена сильнее — необходимо вновь отрегулировать потенциометры R13, R15, R18. Амплитуда колебаний на всех диапазонах почти не должна меняться. При резких скачках ее необходимо уменьшить паразитные емкости монтажа или включить параллельно резистору R2 конденсатор емкостью 20-:-100 пф.
Далее переходят к налаживанию вольтметра генератора. Для этого отключают от генератора третий каскад и на его вход подают синусоидальный сигнал от эталонного звукового генератора. К выходу третьего каскада подключают осциллограф и ламповый вольтметр. По показаниям последнего устанавливают напряжение выходного сигнала 5 в и, подбирая резистор R33, добиваются такого же показания вольтметра генератора. Затем уменьшают выходное напряжение до 1 в и подбирают резистор R36 до такого же показания вольтметра генератора.
После этого проверяют частотную и амплитудную погрешности вольтметра генератора. Подавая на вход третьего каскада сигналы различных частот, но одного и того же напряжения, отмечают величину частотной погрешности. Она должна быть не более 2%. Затем, меняя величину входного напряжения одной и той же частоты, сравнивают показания эталонного лампового вольтметра с показаниями вольтметра налаживаемого генератора. Если разница в показаниях велика, то градуируют вольтметр генератора по выходному напряжению.
Градуировка генератора производится по фигурам Лиссажу — методом сравнения частоты настраиваемого генератора, сигнал с которого подается на вход «У» осциллографа, и эталонной частоты от звукового генератора, сигнал которого подается на вход «Х» осциллографа. Для этого переключатель П1 устанавливают в положение 1. Подбирая емкости конденсаторов С1 и С5 по возможности одинаковыми, градуируют шкалу налаживаемого прибора через каждое деление шкалы эталонного звукового генератора. Затем проверяют следующие поддиапазоны генератора по получившейся шкале с учетом коэффициента умножения. Чтобы шкала совпала на всех поддиапазонах, необходимо подобрать конденсаторы каждого поддиапазона как можно точнее.
При желании частотный диапазон генератора можно расширить до 1-:-1,2 Мгц. Для этого необходимо применить переключатель П1 на пять положений. Формирующие емкости пятого положения должны быть порядка 82-:-90 пф. Границы частот диапазона можно подсчитать по формулам:
fмин = 1 / (2 * pi * Rмакс * C); fмакс = 1 / (2 * pi * Rмин * C);
где: Rмин = R2 = R3; Rмакс = R1 + R2 = R3 + R4 (Мом)
C = (82 -:- 90) * 10^-6 (мкф);
f — частота, гц.
Необходимо отметить, что амплитуда колебаний генератора в этом диапазоне с ростом частоты постепенно падает до 2-:-3 в, что является результатом влияния граничной частоты транзисторов.
Пятый диапазон позволяет настраивать длинноволновый и средневолновый диапазоны, а также усилители ПЧ приемников.
