ТРАНЗИСТОРНОЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

В. АНДРЮШИН, Радио №8/1966, ст.24

Система командно-циркулярной громкоговорящей связи, рабо­тающая в симплексном режи­ме (с переключением прием-передача) предназначена для двухсторонней связи между главным и другими або­нентами по четырехпроводной ли­нии.

К главному абоненту одновремен­но могут подключаться в режиме циркулярной связи до 100 коррес­пондентов, удаленных на расстояние до 100 м. При обмене между одним из абонентов с главным расстояние между ними может быть увеличено до 10 км.

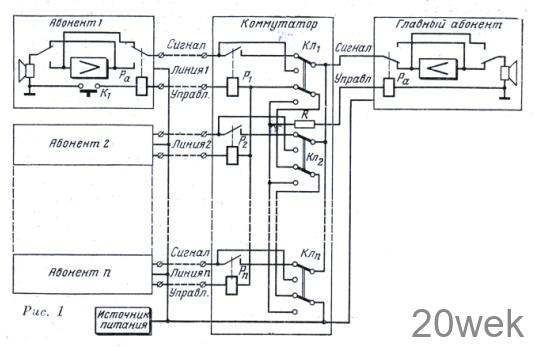

Блок-схема устройства, состояще­го из абонентских усилителей, ком­мутатора, блока питания и линий связи, показана на рис. 1.

В исходном состоянии все усили­тели находятся в режиме приема. При вызове главного абонента, на­пример, абонентом 1 нажатием кноп­ки К1 замыкается цепь питания реле Р_а абонентского усилителя и реле P1 коммутатора. Первое реле пере­ключает усилитель из режима прие­ма на режим передачи, второе — подключает сигнальную линию дан­ного абонента к входу усилителя главного. Одновременно на лицевой панели коммутатора загорается сиг­нальная лампа Л1 (лампа включается второй парой контактов реле P1, не показанной на схеме). При этом усилитель абонента 1 работает как микрофонный усилитель, а его гром­коговоритель используется в качест­ве микрофона. Усилитель главного абонента работает в качестве оконеч­ного усилителя.

При вызове одного или нескольких абонентов переключаются соответ­ствующие ключи коммутатора. Верх­ние по схеме группы контактов клю­чей подключают сигнальную линию главного абонента к сигнальным линиям выбранных абонентов; ниж­ними группами контактов отключа­ется шина питания реле всех або­нентов, в связи с чем ни один из них не может переключиться на передачу. При этом подается питание на реле Р_а усилителя главного абонента, ко­торое переводит усилитель в режим передачи

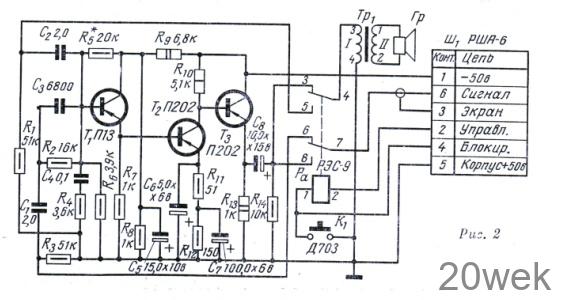

Абонентский усилитель, схема ко­торого приведена на рис. 2, представ­ляет собой трехкаскадный усилитель на транзисторах. Коэффициент уси­ления усилителя на частоте 1 кгц составляет 65—70, поминальная вы­ходная мощность не менее 0,15 вт. Полоса воспроизводимых частот 100 — 6000 гц при неравномерности час­тотной характеристики не более 6 дб. Полное входное сопротивление на частоте 1 кгц не менее 10 ком. Эффек­тивное выходное напряжение усили­теля в режиме передачи не менее 1 в при нормальном уровне речи и расстоянии говорящего от микрофона (громкоговорителя) около 50 см. Ток, потребляемый усилителем от источника питания, не превышает 50 ма.

Используемые в абонентских уси­лителях трансляционные громкого­ворители типа «Балтика» в микро­фонном режиме имеют резко выра­женный завал верхних и несколько меньший — нижних частот. Поэтому в усилителях применена коррекция верхних и нижних частот (цепь Сз, R₂, С₄, R₄).

Первый каскад усилителя, соб­ранный на транзисторе T1, служит для согласования высокоомной цепи коррекции с усилителем напряжения на транзисторе T₂— Выходной каскад является эмиттерным повторителем на транзисторе T3 и служит для согласования усилителя с линией и усиления сигнала по мощности.

Для уменьшения низкочастотных искажений в усили­теле применена гальваническая связь между каскадами. Глубокие отрицательные обратные связи по току обеспе­чивают стабильность режимов транзисторов.

Элементы R11, С₆ служат для дополнительного подъема верхних частот, причем изменением соотношения сопро­тивлений резисторов R11 и R12 можно существенно из­менить в ту или другую сторону коэффициент усиле­ния на средних частотах.

Трансформатор Tp1 используется от трансляционного громкоговорителя «Балтика» без каких-либо переделок (сердечник Ш12X15, обмотка I— 1700 витков провода ПЭВ 0,11, обмотка II — 67 витков провода ПЭВ 0,51).

Реле абонентских усилителей и реле коммутатора рассчитаны на но­минальное напряжение 23—25 в.

В случае применения трансляци­онных громкоговорителей на 15 в напряжение питания можно умень­шить до 30 в, схема усилителя и дан­ные всех деталей при этом остаются без изменений, за исключением реле, которые должны надежно срабаты­вать при напряжении 15 в.

Все усилители, включая усилитель главного абонента, одинаковы, за­земление одного конца обмотки реле при использовании усилителя на месте главного осуществляется через контакт 4 разъема Ш1. Так как усили­тель главного абонента находится ря­дом с коммутатором, в цепь реле в коммутаторе включается резистор R, падение напряжения на котором должно быть примерно равно паде­нию напряжения в проводах управ­ления абонентских линий. Конструктивно усилитель выпол­нен на отдельной плате, вмонтиро­ванной в корпус трансляционного громкоговорителя. Транзистор T3 ус­танавливается на радиаторе. Кнопка вызова K1 закрепляется па верхней стенке корпуса громкоговорителя.

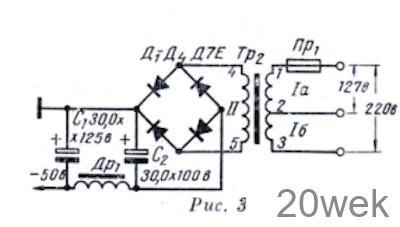

Питание всех усилителей осуществ­ляется от общего источника питания с напряжением 45—50 в (рис. 3). Мощ­ность, потребляемая каждым усили­телем, составляет 2,5 вт. Коэффици­ент трансформации силового транс­форматора Тр2 равен 5,5 при пита­нии от сети напряжением 220 в.

При значительном удалении або­нентов от главного целесообразно в каждом усилителе установить свой источник питания. В этом случае количество проводов линии может быть уменьшено до трех.

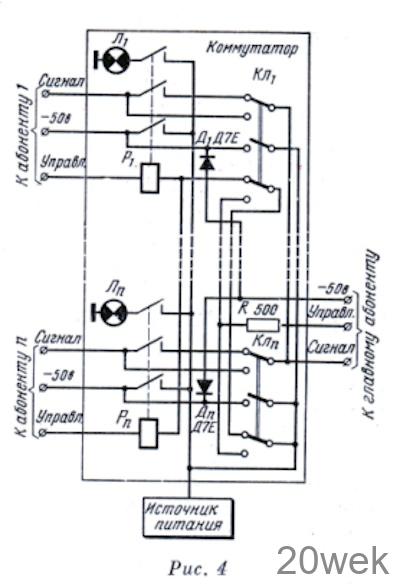

С целью предупреждения возмож­ных наводок сигнальные линии же­лательно выполнять экранированным проводом. Экраны всех проводов сое­диняются и заземляются в одной точ­ке внутри коммутатора. При четырехпроводной линии, применив в коммутаторе реле с тремя группами контактов и трех­полюсные ключи (рис. 4), можно выключать питание усилителей в режиме молчания

От редакции. Недостатком описан­ного переговорного устройства яв­ляется необходимость применения четырехпроводиых линий, что вызва­но стремлением автора упростить схемы абонентских усилителей.

При значительных расстояниях между абонентами и их небольшом числе с целью уменьшения проводов линии до двух целесообразно при­менить указанные автором автоном­ные источники питания абонентских усилителей и использовать одну пару проводов для передачи как речевого сигнала переменного тока, так и управляющего сигнала постоянного тока с последующим их разделением в абонентских устройствах.
