ЗАЩЕЛКА КОРПУСА КАРМАННОГО ПРИЕМНИКА

Б. КОНЯГИН, Радио №8/1966, ст.22

Предлагаемая конструкция защел­ки для скрепления между собой по­ловинок пластмассового футляра кар­манного приемника проста, надежна и может быть применена для любого футляра как промышленного изго­товления, так и самодельного.

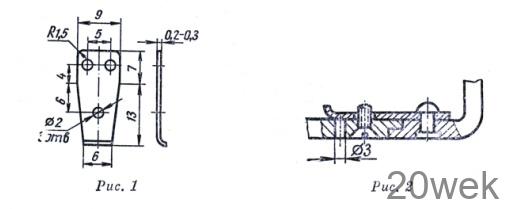

Пружина защелки (рис. 1) изго­тавливается из тонкого упругого ма­териала (бронза, латунь, дюралю­миний) и приклепывается к стенке одной половины футляра (рис. 2). Винт М2 с потайной головкой ввин­чивается в отверстие в другой поло­вине футляра против центрального отверстия в пружине. Для отпирания защелки необхо­димо отжать пружину спичкой, вве­дя ее в отверстие, показанное на рисунке, при этом конец винта вы­ходит из отверстия пружины и по­ловины футляра разъединяются
