Тахометр и частотомер
Радио №2/1964, ст.59
Тахометр и частотомер, схемы которых приводятся ниже, предназначены для работы на очень низких частотах. Результат измерений в оборотах в секунду для тахометра и в герцах для частотомера, считывается непосредственно со шкалы стрелочного прибора.

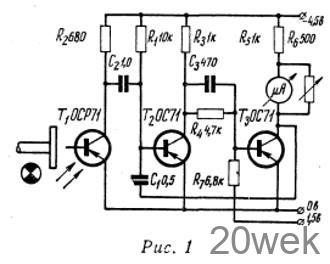

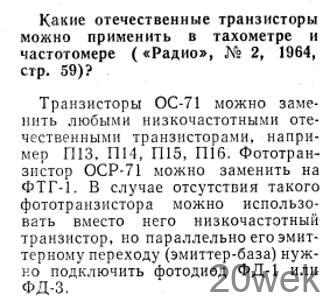

Тахометр, схема которого помещена на рис. 1, предназначен для измерения скорости вращения от 10 до 100 оборотов в секунду. Свет от лампы через отверстие в диске, который вращается и скорость которого хотят измерить, попадает на фототранзистор Т1. Импульсы света преобразуются в электрические, используемые для запуска электронного ключа с одним устойчивым состоянием, собранным на транзисторах Т2 и Т3 (П13, Г114). Средний ток коллектора транзистора Тз, измеренный миллиамперметром, пропорционален скорости вращения диска с отверстием. Следовательно, можно непосредственно отградуировать шкалу прибора в оборотах/секунду. Постоянная времени цепочки С1 и R1 должна быть меньше времени одного оборота диска с отверстием.

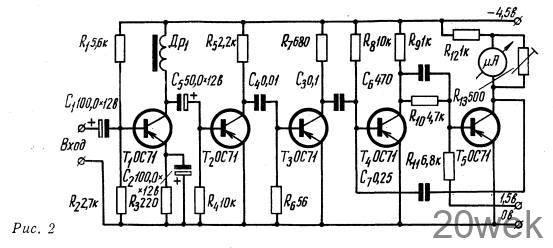

На рис. 2 изображена схема частотомера, позволяющего с большой точностью измерять частоту синусоидальных сигналов, в пределах от 20 гц до 200 гц, от источника с выходным сопротивлением порядка 600 ом. Синусоидальные сигналы, поданные на вход устройства, усиливаются, ограничиваются и после дифференцирования так же как и в предыдущем приборе запускают устройство с одним устойчивым состоянием.
