Измеритель индуктивности и добротности
Радио №2/1964, ст. 59

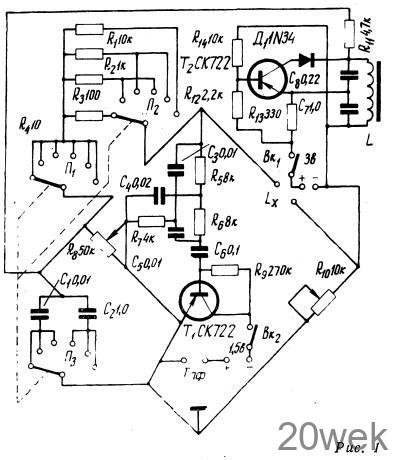

Прибор позволяет измерять индуктивности от 10 мкгн до 100 гн. Схема прибора (рис. 1) построена по принципу моста Максвелла. Мост питается от генератора с частотой 1000 гц.
Генератор собран на транзисторе Т2 (ТПЗ, П14), Индикатором нуля являются головные телефоны. Усилитель, выполненный на транзисторе Т1, служит для повышения чувствительности при измерении больших значений индуктивности. Для подавления второй гармоники, которая затрудняет определение нуля, в диагональ измерительного моста включен двойной Т- фильтр, образованный сопротивлениями R5—R7 и конденсаторами С3—С5.
Диапазон измерения индуктивности разбит на шесть поддиапазонов: 10 мкгн—1000 мкгн;
100 мкгн—10 мгн; 1 мгн—100 мгн; 10 мгн—1 гн; 0,1 гн—10 гн; 1 гн— 100 гн.
Сопротивления R8 и R10 имеют линейную зависимость величины сопротивления от угла поворота ползунка.
Сопротивление R10 снабжено шкалой, проградуированной непосредственно в значениях индуктивности. Точность измерения в середине шкалы индуктивности около 2%, к концам шкалы точность падает.
Величина индуктивности определяется путем умножения показания шкалы индуктивности (R10) в момент равновесия моста (момент пропадания звука в телефонах) на множитель переключателя, имеющего шесть десятикратных множителей от 0,00001 до 1, причем крайнее правое положение переключателя соответствует множителю, равному 1.
Для определения добротности катушки индуктивности необходимо сначала вычислить ее реактивное сопротивление (XL=2п, а так как f= 1000 гц, то XL—6283L). Затем, определив активное сопротивление катушки по шкале сопротивления R8, добротность определяют по отношению величины реактивного сопротивления к величине активного сопротивления катушки индуктивности. Диод D11N34 можно заменить на Д1Ж, Д2Д, Д9Ж.
