Включение транзисторного усилителя НЧ

Опубликовано автором

Радио №2/1964, ст.58

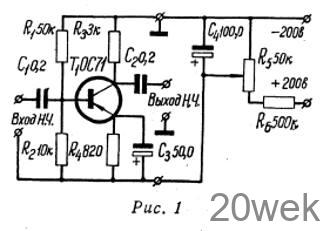

На рис.1 изображена несложная схема подключения каскада пред­варительного усиления НЧ на тран­зисторе к высоковольтному источ­нику питания лампового оконечного каскада усиления НЧ. Подбор не­обходимого напряжения питания (6 в) осуществляется вращением движка потенциометра R5. Измерение этого напряжения необходимо производить высокоомным вольтметром.

ОТ РЕДАКЦИИ: Транзистор ОС71 можно заменить любым низ­кочастотным (П13, П14, П15).
