Избирательный НЧ каскад
Радио №2/1964, ст.58

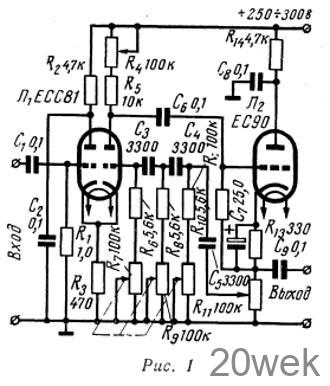

При существующей тесноте в КВ диапазоне и особенно его участках, отведенных для любительских телеграфных станций, весьма трудно выделить нужную передачу из общего хаоса телеграфных сигналов. Этому может помочь усилитель низкой частоты, который усиливает какую-либо определенную, установленную заранее звуковую частоту в большей степени, нежели все остальные, и таким образом выделяет ее. Подобная задача удачно решена в устройстве, схема которого показана на рис. 1.
Устройство включается между регулятором громкости и первым каскадом УНЧ связного коротковолнового приемника. Оно состоит из каскада с заземленным анодом на левом триоде лампы ЕСС81 (Л 1), который связан с следующим каскадом (правый триод ЕСС81) через общее сопротивление в цепи катода Rз. С анода правого триода лампы Л1 сигнал через переходной конденсатор С5 поступает на сетку лампы ЕС90 (Л2), анод которой также заземлен по переменному току, так что выходной сигнал снимается с потенциометра R15—25ком в катодной цепи этой лампы. Между сеткой правого триода Л1 и землей включена фазовращающая RС-цепочка, состоящая из конденсаторов Сз—С5 и сопротивлений R6—R11. Эту цепочку можно настраивать на различные звуковые частоты путем вращения движков строенных потенциометров R7, R9, R11. Напряжение обратной связи на фазовращающую цепочку подается с движка выходного нагрузочного потенциометра R15 в одинаковой фазе с напряжением сигнала на аноде правого триода Л1. Движок R15 может быть установлен так, что правый триод Л1 окажется на пороге генерации и будет усиливать звуковую частоту, установленную строенным потенциометром R7—R9—R11 намного больше, чем все остальные частоты. .
Устройство работает стабильно в пределах полосы частот, которую возможно получить путем перестройки фазовращающей цепочки и при входном напряжении от 1 до 120 мв. На выбранной звуковой частоте можно получить усиление до 120 раз и ширину полосы 35 гц при ослаблении на 6 дб и 100 гц — на 20 дб.
ОТ РЕДАКЦИИ: Лампу ЕСС81 можно заменить 6Н1П или 6Н8С и ЕС90 — одним триодом 6Н1П или 6С2С.
