Пробник … ДЛЯ ПРОВЕРКИ РЕЗИСТОРОВ

Л. ПОПОВ Радио №7/1990 ст.67

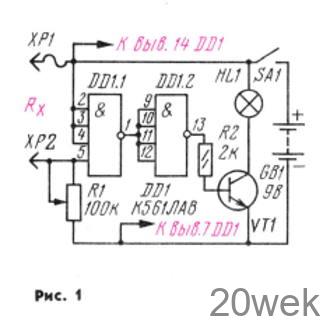

Чтобы проверить резистор и определить его сопротивле­ние, хотя бы и приблизитель­но, совсем не обязательно пользоваться авометром или омметром со стрелочным ин­дикатором. Роль такого при­бора с успехом выполнит про­стейший пробник (рис. 1), соб­ранный на КМОП-микросхеме и транзисторе.

Основу пробника составляет своеобразный измерительный мост, в который входят пере­менный резистор R1, прове­ряемый резистор Rx и чувст­вительный «нуль-орган» (т. е. индикатор равновесия моста) с оставшимися двумя плечами моста на базе логического эле­мента И-НЕ. Такое примене­ние логического элемента воз­можно благодаря весьма ма­лым входным токам (десятые и сотые доли микроампера), необходимым для управления логическим состоянием микро­схем КМОП-структуры.

Поскольку в исходном со­стоянии на один из входов (вывод 5) элемента DD1.1 подан уровень логического 0, а на остальные входы — уро­вень логической 1, на выходе элемента будет уровень логи­ческой 1. В свою очередь на выходе элемента DD1.2— уровень логического 0, тран­зистор VT1 закрыт, лампа HL1 не горит.

При подключении щупов ХР1 и ХР2 к выводам про­веряемого резистора и пере­мещении движка переменного резистора R1 пробника из нижнего по схеме положения в верхнее наступит такой мо­мент, когда напряжение на выводе 5 элемента достигнет порога переключения и эле­мент «сработает». На его выхо­де появится уровень логического 0, а на выходе элемента DD1.2 — уровень логической 1. Транзистор откроется, сиг­нальная лампа вспыхнет. По положению движка перемен­ного резистора можно судить о сопротивлении проверяемого резистора.

Следует сразу оговориться, что при указанном на схеме сопротивлении резистора R1 можно проверять резисторы, сопротивление которых не превышает его. Кроме того, во избежание короткого за­мыкания источника питания при нижнем по схеме поло­жении движка переменного резистора, не следует замыкать между собой щупы и подклю­чать к ним резисторы сопро­тивлением менее 100 Ом. Что­бы проверять резисторы боль­шего (и даже значительно — до единиц мегаом) сопротив­ления, нужно установить пере­менный резистор соответст­вующего сопротивления (но не более 10 МОм).

Конечно, точность «показа­ний» пробника при проверке резисторов с малым сопротив­лением (от 100 Ом до 5… 10 кОм) невелика. Повысить ее можно заменой переменно­го резистора другим, с мень­шим сопротивлением. Нетруд­но догадаться, что допустимо ввести в пробник несколько пе­ременных резисторов и под­ключать их к логическому эле­менту переключателем — воз­можности пробника расши­рятся.

В пробнике могут работать элементы И-НЕ микросхем се­рий К176, К561, К564 (на­пример, К176ЛА8, К176ЛА9 и т. д.). Лампа HL1—любая малогабаритная с небольшим током потребления и напряже­нием не более 6,3 В. Яркость ее свечения устанавливают подбором резистора R2. Вме­сто лампы подойдет светоди­од — его нужно включить в цепь коллектора последова­тельно с ограничительным ре­зистором сопротивлением не менее 500 Ом. Транзистор может быть любой из серий КТ315, МП35—МП38.

Часть деталей пробника монтируют на печатной плате (рис. 2), которую укрепляют внутри корпуса (рис. 3). Там же размещают источник пита­ния (батарея «Крона»). На верхней крышке корпуса кре­пят переменный резистор, лам­пу и выключатель питания, а через отверстие в боковой стенке выводят проводники с щупами на конце: ХР1— за­жим «крокодил», ХР2— вилка.

Шкалу переменного резне тора градуируют, например, подключая к щупам постоян­ные резисторы известного соп­ротивления.

ЛИТЕРАТУРА

  1. «Индикатор-браслет».— Ра­дио, 1987, № 1, с. 52, 53.
  2. Маргулис А. Для вас, авто­любители.— Радио, 1987, № 2, с. 54, 55.
