ПОДАВЛЕНИЕ ИМПУЛЬСНЫХ ПОМЕХ

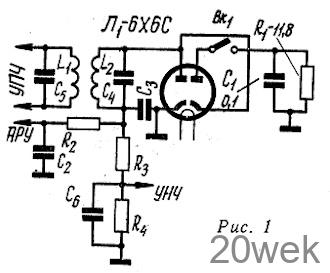

Подавитель импульсных помех вы­полнен на правом диоде лампы 6Х6С (рис. 1). Левый диод лампы исполь­зуется для детектирования и полу­чения напряжения АРУ.

При замыкании тумблера Вк1 кон­денсатор C1 почти мгновенно заря­жается через правый диод. Потен­циалы анода и катода этого диода становятся равными, поэтому при отсутствии напряжения помех на входе детектора, подавитель помех работать не будет. Импульсная по­меха, уровень которой выше уровня сигнала принимаемой станции, на­рушает равновесие потенциалов дио­да, он открывается, и вход детектора оказывается замкнутым на корпус через конденсатор С1. Время, в течение которого детектор остается в этом состоянии, зависит от по­стоянной времени цепи R1C1. Вели­чина конденсатора C1 выбирается в пределах 0,01—0,1 мкф, а величина сопротивления R1— в зависимости от величин емкости и утечки кон­денсатора C1. Сопротивление R1 состоит из двух последовательно соединенных сопротивлений 10 Мом и 1,8 Мом.

Схема подавителя импульсных по­мех отличается простотой и доста­точной эффективностью, однако им­пульсные помехи с большой частотой следования таким способом подавить нельзя.
