ВЫПРЯМИТЕЛИ С ЭЛЕКТРОННЫМ РЕГУЛЯТОРОМ ДЛЯ ЗАРЯДКИ АККУМУЛЯТОРОВ

Б. ВАСИЛЬЕВ, А. ВАРДАШКИН, Радио №7/1966, ст.36

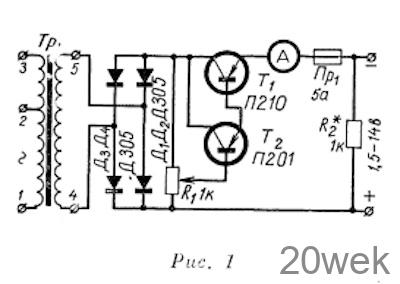

Выпрямитель (рис. 1) собран по мостовой схеме на четырех диодах Д1 — Д4 типа Д305. Регулирование силы зарядного тока производится при помощи мощного транзистора включенного по схеме составного триода. При изменении смещения, снимаемого на базу триода с потен­циометра изменяется сопротив­ление цепи коллектор-эмиттер тран­зистора. Зарядный ток при этом можно изменять от 25 ма до 6 а при напряжении на выходе выпря­мителя от 1,5 до 14 в.

Резистор R2 на выходе выпрями­теля позволяет устанавливать вы­ходное напряжение выпрямителя при отключенной нагрузке. Трансфор­матор собран на сердечнике сече­нием 6 см². Первичная обмотка рас­считана на включение в сеть с на­пряжением 127 в (выводы 1—2) или 220 в (1—3) и содержит 350-325 витков провода ПЭВ 0,35, вторич­ная — 45 витков провода ПЭВ 1,5. Транзистор Т₁ устанавливают на металлическом радиаторе, площадь поверхности радиатора должна быть не менее 350 см². Поверхность учи­тывается с обеих сторон пластины при толщине ее не менее 3 мм.

* * *

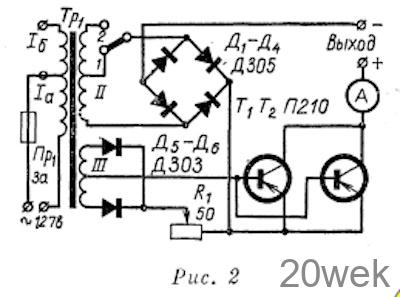

Схема, приведенная на рис. 2, отличается от предыдущей тем, что с целью увеличения максимального тока до 10 а транзисторы Т₁ и Т₂ включены параллельно. Смещение на базы транзисторов, изменением которого регулируется зарядный ток, снимается с выпрямителя, выполненного на диодах Д₅ — Д₆. При за­рядке 6-вольтовых аккумуляторов переключатель устанавливается в положение 1, 12-вольтовых — в поло­жение 2.

Обмотки трансформатора содержат следующее количество витков: 1а — 328 витков ПЭВ 0,85; 16 — 233 вит­ка ПЭВ 0,63; II — 41+41 виток ПЭВ 1,87; III — 7+7 витков ПЭВ 0,63. Сердечник — УШ35Х 55
