Радио №1/1970, ст.59
Усилитель к электропроигрывателю, состоящий из двух блоков, собирается по схемам, приведенным на рис. 1 и 2.

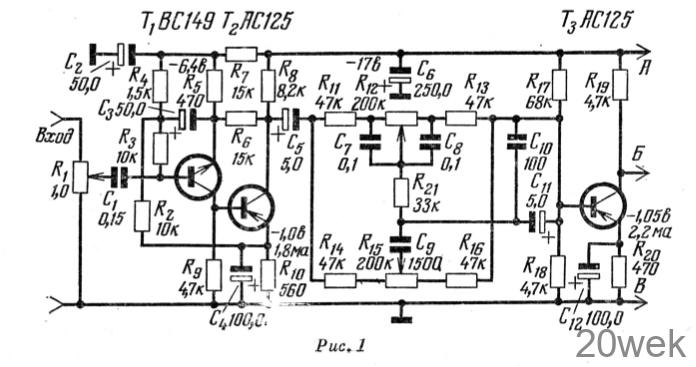

Блок предварительного усилителя (схема на рис. 1) имеет в первом каскаде n-p-n транзистор с большим коэффициентом усиления и слабым уровнем собственных шумов. Его нагрузка (резистор R9) непосредственно связана со входом следующего каскада, собранного на транзисторе p-n-p. В цепи коллектора этого транзистора находится регулятор тембра, используемый для выравнивания частотной характеристики всего устройства.

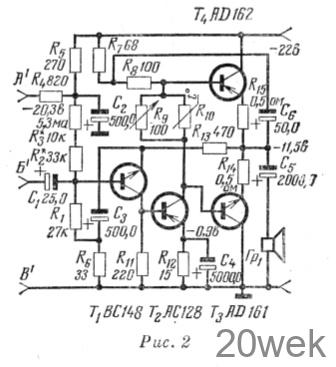

Блок оконечного усилителя (схема рис. 2) содержит четыре транзистора, связанные между собой непосредственно. Эмиттер транзистора T1 присоединяется к общей точке выходных транзисторов. Это позволяет охватить весь усилитель сильной обратной связью. Выходной двухтактный каскад на транзисторах T3 и T4 выполненпо схеме с общим коллектором и дополнительной симметрией. Нагрузкой выходного каскада служит обмотка громкоговорителя Гр1, которая имеет сопротивление постоянному току 5 ом.
Радиаторы транзисторов T1, T2 (рис. 2) имеют площадь приблизительно 50 см², транзисторов T3, T4 — 200 см². Радиаторы изготовляются из листового алюминия толщиной 2 мм.
Усилитель характеризуется следующими показателями: полоса воспроизводимых частот 20 гц — 20 кгц с неравномерностью 3 дб. Регулировать низшие частоты звукового диапазона можно в пределах ±15 дб (на частоте 40 гц) и высшие частоты в пределах ±17 дб (на частоте 20 кгц).
Входное сопротивление усилителя 500 ком, что позволяет подключать его непосредственно к пьезоэлектрическому звукоснимателю.
«Radio-Bulletin», 1969, № 3.
От редакции. Указанные на схемах транзисторы можно заменить: AD162 на П601И, AD161 на КТ805А, AC128 на ГТ404 (А или Б), BC148 на ГТ402 (А или Б), AC125 на МП42А, BC149 на КТ315Б. В качестве терморезистора R10 можно применить ММТ-13.
Зарубежные аналоги и современные замены
- AD162 (П601И) — германиевый p-n-p мощный транзистор.
- Прямой аналог: BD242C (кремниевый p-n-p, потребуется подстройка смещения) или импортный германиевый AD162 с разбора.
- AD161 (КТ805А) — германиевый n-p-n мощный транзистор (в паре к AD162).
- Прямой аналог: BD241C (кремниевый n-p-n, идет в пару к BD242C).
- AC128 (ГТ404) — германиевый p-n-p средней мощности.
- Прямой аналог: BD136 / BD140 (кремниевые p-n-p).
- BC148 (ГТ402) — в исходном зарубежном варианте это кремниевый n-p-n маломощный транзистор. В сноске редакции, скорее всего, опечатка (ГТ402 — это p-n-p, а ГТ404 — n-p-n), но для оригинального BC148:
- Прямой аналог: BC547 / BC548 (кремниевый n-p-n).
- AC125 (МП42А) — германиевый p-n-p маломощный транзистор.
- Прямой аналог: BC557 / BC558 (кремниевый p-n-p).
- BC149 (КТ315Б) — кремниевый n-p-n маломощный с низким уровнем шума.
- Прямой аналог: BC549 / BC550 (кремниевый n-p-n, малошумящий).
Важное примечание по сборке
Если вы будете использовать современные кремниевые транзисторы вместо германиевых (из оригинальной статьи), вам обязательно нужно будет пересчитать цепи смещения (базовые резисторы). Кремниевым транзисторам для открытия требуется напряжение база-эмиттер около 0,6–0,7 В, в то время как германиевым — всего 0,2–0,3 В. Без этой настройки усилитель уйдет в режим жесткого ограничения («ступеньку») или перегреется.
