Электронный термометр

Электронный термометр

Радио №1/1970, ст.59

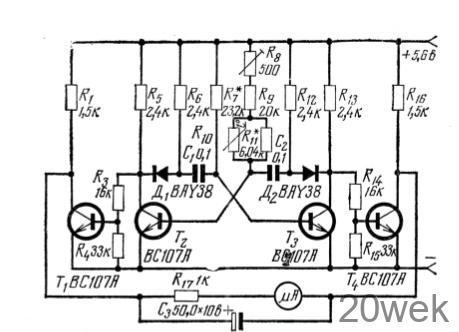

На рисунке приведена схема электронного термометра, построенного на основе симметричного мультивибратора на транзисторах T2, T3 и транзисторного вольтметра, собранного по балансной схеме на транзисторах T1 и T4. Мультивибратор вырабатывает прямоугольные импульсы, которые с нагрузок коллекторов R5 и R13 подаются на противоположные входы балансного вольтметра, с индикатором — микроамперметром. Датчик-термистор зашунтирован для улучшения линейности прироста сопротивления резистором R11. Уменьшение времени восстановления в мультивибраторе достигается применением фиксирующих диодов Д1 и Д2.

Постоянные времени коллекторно-базовых цепей мультивибратора выравниваются переменным резистором R8 и генерируемые импульсы становятся симметричными. В это время стрелка прибора устанавливается на нуль. При изменении температуры окружающей среды сопротивление термистора уменьшается, постоянная времени базовой цепи транзистора T2 становится меньше и скважность импульсов возрастает. Баланс моста нарушается, и через прибор потечет ток, вызывая отклонение стрелки на определенную величину, пропорционально изменению температуры.

Калибровка всего устройства должна проводиться по эталонному термометру.

«Electronic Engineering», 1968, № 490.

От редакции. Вместо транзисторов BC107A можно использовать отечественные транзисторы типа МП37А. В качестве термистора можно применить терморезистор КМТ-4. Источник питания — две батареи КБС-Л-0,50.

Современные аналоги радиодеталей

  • Транзистор BC107A (МП37А) — кремниевый n-p-n транзистор малой мощности. В советском варианте предлагался германиевый МП37А, но оригинальный BC107A — это классический кремниевый транзистор.
    • Современная замена: BC547 (или BC547B / BC548). Это самый массовый, дешевый и точный аналог по всем электрическим параметрам.
  • Термистор КМТ-4 — советский кобальтово-марганцевый терморезистор с отрицательным температурным коэффициентом (NTC). Его номинальное сопротивление обычно составляло от 10 до 100 кОм (конкретное значение подбиралось под схему).
    • Современная замена: Любой современный NTC-термистор на 10 кОм или 50 кОм (например, популярные серии B57891M от TDK/Epcos или обычные «капельные» термисторы NTC 3950). При замене может потребоваться скорректировать номинал шунтирующего резистора R11 для линеаризации шкалы.
  • Диоды Д1, Д2 (фиксирующие) — в оригинале это маломощные импульсные диоды.
    • Современная замена: Легендарный кремниевый диод 1N4148 (или отечественный КД522B).
  • Батарея КБС-Л-0,50 — советская сухая батарея («планета») напряжением 4,5 В. В тексте указано «две батареи», что в сумме дает 9 В (на фрагменте схемы также видна отметка напряжения \(+5,6Б\), что говорит об использовании стабилитрона или делителя).
    • Современная замена: Обычная батарейка типа «Крона» (6F22 / 6LR61) на 9 В либо сборка из батареек типа АА/ААА.
