Радио №1/1970, ст.59

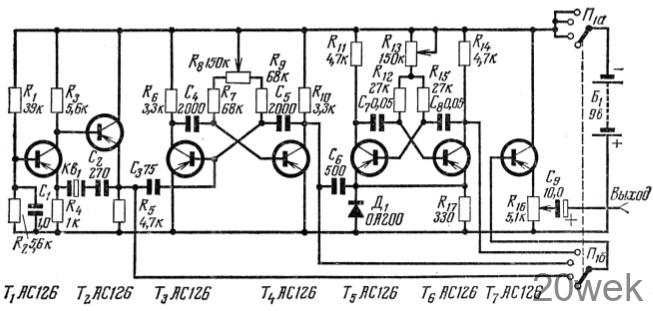

Точность измерения частоты можно повысить, если для калибровки (например, ГС) воспользоваться опорными напряжениями, частота которых стабилизирована кварцем. Устройство, схема которого приведена на рисунке, позволяет получить напряжение со ступенчатым делением основных частот в 1, 10 и 100 раз и большое число гармоник, кратных этим частотам.
Устройство состоит из трех самостоятельных генераторов. Задающий генератор, собранный на транзисторах Т1, Т2, генерирует напряжение частотой 100 кгц, стабилизированное кварцем Кв1. С выхода генератора (резистор R5) импульсы снимаются для усиления и для синхронизации следующего генератора, представляющего собой симметричный мультивибратор, выполненный на транзисторах Т3, Т4. Импульсное напряжение частотой 10 кгц, получаемое с этого звена, усиливается и подается на выход калибратора, а также синхронизирует третий генератор — мультивибратор, собранный на транзисторах Т5, Т6. Последний обеспечивает импульсное напряжение с частотой 1 кгц. Выбор напряжения соответствующей частоты осуществляется переключателем П1б. Эмиттерный повторитель на транзисторе Т7 усиливает импульсы по мощности, амплитуда их регулируется переменным резистором R1б.
Параметры частотозадающих цепей генераторов подобраны таким образом, что каждый генератор генерирует напряжение кратной частоты, синхронизации двух последующих звеньев устройства кварцованным задающим генератором удерживает временные соотношения между ними с высокой точностью.
«Revista telegrafica, 1969, № 667. electronica»
От редакции. Вместо транзисторов АС126 можно применить МП41А, диод ОА200 можно заменить на Д226 с любым буквенным индексом.
Ниже приведены современные аналоги:
Транзисторы Т1 – Т7 (вместо AC126 или МП41А):
- BC557 — самый доступный и популярный кремниевый p-n-p транзистор общего назначения.
- BC556 / BC558 — полные аналоги из той же серии, отлично подойдут для мультивибраторов.
- 2N3906 — распространенный импортный аналог с близкими характеристиками.
- КТ3107 (с любым буквенным индексом) — классический отечественный кремниевый транзистор.
Важное примечание по транзисторам: У кремниевых транзисторов напряжение открытия базы выше (около 0.6В против 0.2В у германиевых). В каскадах мультивибраторов (T3-T4) и (T5-T6) замена пройдет незаметно, но в задающем генераторе ((T1-T2) может потребоваться подстройка резисторов (R1, R2, R3) для уверенного запуска кварца (Kv1).
Диод (Д1) (OA200) (Д226)
- 1N4148 — кремниевый импульсный диод. Стандартный современный выбор для цепей синхронизации и формирования импульсов.
- КД522 / КД521 — отечественные кремниевые аналоги.
- 1N4007 — если нужна замена именно силового \(Д226\) в качестве выпрямительного (хотя в данной схеме он работает в импульсной цепи, 1N4148 предпочтительнее благодаря быстродействию).
