УНЧ с каскодным входом

Радио №6/1965, ст. 60

Каскодные схемы, выполненные на одном двойном триоде, ши­роко применяются в ПТК и ПТП современных телевизоров, так как они позволяют получить боль­шое усиление сигнала при минимуме шумов. По этим соображениям ка­скодные схемы иногда используются и в первых каскадах высококачест­венных усилителей. Ниже приводит­ся часть схемы английского усилите­ля фирмы «Ловтер»

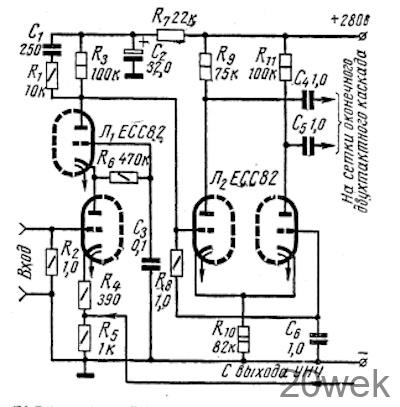

УНЧ с каскодным входом

Входной каскад усилителя выпол­нен по нормальной каскодной схеме на двойном триоде пальчиковой се­рии ЕСС82. Второй каскад представ­ляет собой фазоинвертор, собранный по схеме с катодной связью на таком же двойном триоде. При использо­вании фазоинвертора с катодной связью можно отказаться от пере­ходного конденсатора, в результате чего заметно улучшается частотная характеристика в области самых низших частот.

Каскодная схема на входе усили­теля позволяет получить уровень усиления, равный усилению пен­тода, но шумы ее равны шумам трио­да. Этим путем можно добиться хо­рошего отношения сигнал/шум. В данном усилителе это отношение до­стигает 85 дб, то есть превышает требования, предъявляемые к аппа­ратуре высшего класса.

«Funkschau», 1964, № 18

ОТ РЕДАКЦИИ: Лампу ЕСС82 можно заменить отечественной лам­пой типа 6НЗП или 6Н1П.
