Ультралинейный усилитель высокой частоты

Радио №6/1965, ст. 60

При использовании в оконеч­ном усилителе мощности пе­редатчика пентода типа 813 или подобного ему, включенного по схеме с заземленной сеткой, чтобы полу­чить хорошую раскачку на анод лампы необходимо подавать напря­жение около 3 кв, а на экранную сет­ку 750 в. При работе с меньшим анод­ным напряжением могут появиться искажения из-за перераспределения токов анода и экранной сетки. Ток экранной сетки может достигнуть больших значений, и лампа выйдет из строя.

Английский радиолюбитель Е. W. Holt (G3MHQ) использует линей­ный усилитель с относительно низ­ким анодным напряжением (1200 в) и отрицательной обратной связью с анода на экранную сетку. Это на­много снижает искажения, возникаю­щие при работе оконечного каскада и уменьшает гармоники. На экран­ной сетке имеются два напряже­ния — напряжение питания (постоян­ное напряжение) и напряжение об­ратной связи (переменное). Напря­жение обратной связи будет тем больше, чем больше напряжение на выходном контуре, то есть, чем меньше остаточное напряжение на аноде лампы. Остаточное напряже­ние на экранной сетке будет умень­шено в зависимости от коэффициента передачи цепи обратной связи.

Обратную связь подбирают та­кой, чтобы в момент, когда остаточ­ное напряжение на аноде становится минимальным (или даже равным нулю), остаточное напряжение на экранной сетке имело бы значение, при котором ток экранной сетки не превышал допустимого значения.

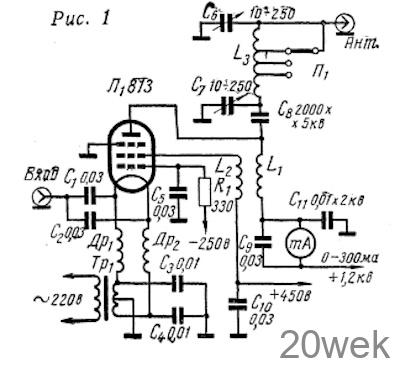

На рис. 1. показана упрощенная схема такого ультралинейного уси­лителя на лампе 813. Первичная обмотка (L1) ненастроенного высо­кочастотного трансформатора заме­няет высокочастотный развязываю­щий дроссель в анодной цепи лампы

Ультралинейный усилитель высокой частоты

Вторичная обмотка (Л2) включена последовательно в цепь экранной сетки. Трансформатор намотан на каркасе из полистирола длиной 100 мм и диаметром 25 мм. Катушка L1 намотана виток к витку и содержит 15 витков провода марки ПЭВ-1 диаметром 2,0 мм. Затем поверх вит­ков кладут прокладку из полиэти­леновой пленки или из другого ма­териала с высоким пробивным нап­ряжением. Катушку L2 наматывают поверх катушки L1 тем же прово­дом, виток к витку (см. рис. 2). Количество витков (от 10 до 30) под­бирается при налаживании усили­теля. Напряжение накала подается с симметричного трансформатора че­рез дроссели Др1, Др2 с бифилярной намоткой.

Ультралинейный усилитель высокой частоты

Описанный усилитель хорошо за­рекомендовал себя в работе. Он обладает достаточной мощностью и отличными нагрузочными характери­стиками, что весьма важно при согласовании с антенной.

Ультралинейную схему усили­теля можно применить также в мало­мощных передатчиках, подобрав для этого соответствующую лампу. «RadioElectronics», 1963, № 7

ОТ РЕДАКЦИИ: Лампу 813 можно заменить отечественной лампой ГУ-13.
