ПРОСТОЙ ЛОГАРИФМИЧЕСКИЙ ВОЛЬТМЕТР

Б. Бескоровайный, В. Горбенко, Радио №6/1965, ст. 52

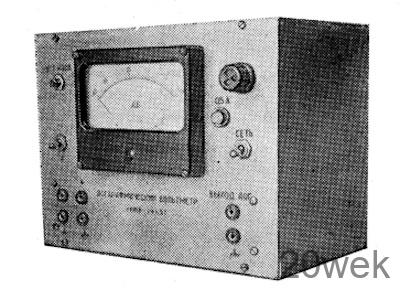

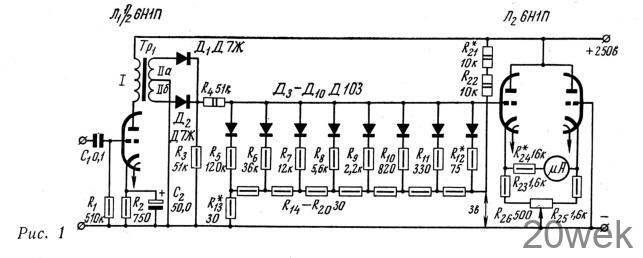

Обычно частотные характери­стики усилителей, фильтров, громкоговорителей строят в логарифмическом масштабе. Для этого приходится переводить ре­зультаты измерений напряжений (относительные значения) в децибел- лы. Этого можно избежать, если ис­пользовать вольтметр с логарифми­ческой шкалой. Принципиальная схема прибора показана на рис. 1.

ПРОСТОЙ ЛОГАРИФМИЧЕСКИЙ ВОЛЬТМЕТР

Измеряемое напряжение подается на вход усилительного каскада на лампе Л1. Однополупериодный вы­прямитель на диодах Д1 и Д2 выпрям­ляет это напряжение.

ПРОСТОЙ ЛОГАРИФМИЧЕСКИЙ ВОЛЬТМЕТР

Опорные напряжения подаются на диоды Д3—Д10 с делителя постоянного напряжения R13—R22. Диоды Д3—Д10 и сопротивления R4—R12 об­разуют нелинейный делитель напря­жения, причем сопротивление R4 представляет собой верхнее плечо делителя

Когда на вход вольтметра посту­пает измеряемое напряжение, дио­ды Д3—Д10 поочередно отпираются. С ростом мгновенного значения вход­ного напряжения увеличивается коэффициент деления делителя.

С выхода логарифмирующей цепи напряжение поступает на измери­тельный мост, собранный на лампе Л2. На рис. 2 показана зависимость отклонения стрелки прибора от эф­фективного значения синусоидаль­ного напряжения на входе вольтмет­ра, а на рис. 3 — чертеж шкалы в децибеллах. Верхний предел изме­рения вольтметра 3 в, а нижний 10 мв. Динамический диапазон прибора превышает 50 дб.

Величины сопротивлений, исполь­зованных в приборе, следует подби­рать с допуском ±5%. Сопротивле­ния, отмеченные звездочкой, подби­раются при налаживании прибора.

Сердечник трансформатора Тр1 набран из пластин Ш-25 (толщина набора 30 мм). Первичная обмотка содержит 1000 витков, а вторичная обмотка — 2X1500 витков провода ПЭЛ 0,15. От качества выполнения трансформатора Тр1 зависит частот­ная характеристика вольтметра. При секционированной намотке и чере­довании секций первичной и вторич­ной обмоток удается получить рав­номерную частотную характеристику в диапазоне частот от 100 гц до 20 кгц при неравномерности не более 0,5 дб.

Диоды Д3—Д10 (Д103 или Д105) отбирают по значениям прямого и обратного сопротивления. Их об­ратные сопротивления должны быть не менее 50—100 Мом. В противном случае часть опорного напряжения диодов Д9, Д10 может поступать на предыдущие диоды Д5, Д6, что приводит к уменьшению опорных потен­циалов последних или к их отпира­нию. Динамический диапазон лога­рифмического вольтметра при этом также уменьшается. По этой причине использовать германиевые диоды нежелательно.

Стрелочным индикатором служит микроамперметр М-24 на 150 мка. Можно применить прибор с другой чувствительностью (50, 100, 200 мка), но в этом случае надо подобрать ве­личину сопротивления R24.

Температурная погрешность при­бора в диапазоне температур 15°— 50° С не превышает 0,5 дб.

Описанный вольтметр использо­вался при настройке усилителей, магнитофонов, корректирующих фильтров и пр. и показал несомнен­ные преимущества перед обычными вольтметрами
