МАЛОГАБАРИТНЫЙ ГЕНЕРАТОР СИГНАЛОВ

Д. Зайцев, Радио №6/1965, ст. 51

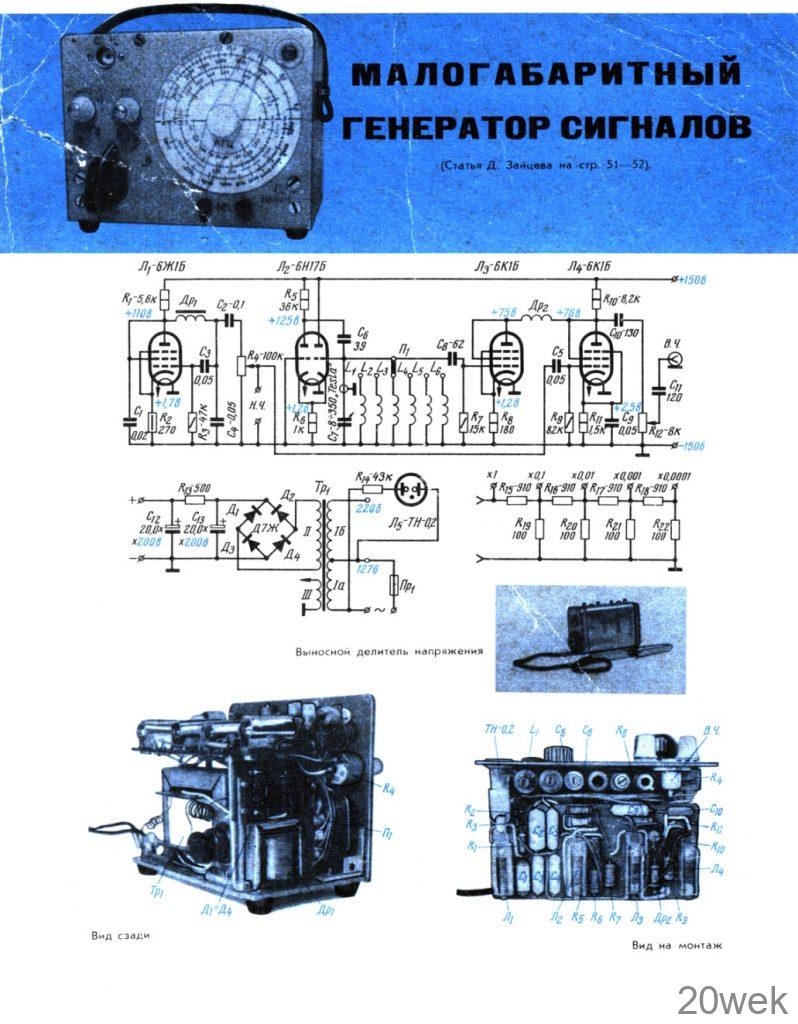

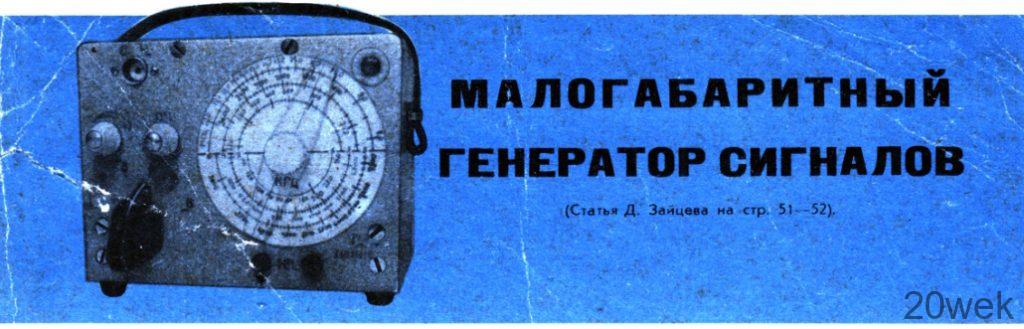

Измерительный сигнал-генератор (см. стр. 3 обложки) пред­назначен для настройки высо­кочастотных каскадов радиовеща­тельных приемников и другой аппа­ратуры. Его можно использовать также и при налаживании усилите­лей НЧ. Он состоит из генератора ВЧ, генератора НЧ и смесителя. В приборе предусмотрена плавная регулировка глубины модуляции. Рабочий диапазон ВЧ генератора (110—20000 кгц) разбит на шесть поддиапазонов 110—240, 240—550, 550—1350, 1350—2750, 2750—7800 и 7800—20000 кгц. Форма напряжения ВЧ на первых трех диапазонах близ­ка к синусоидальной, на остальных чисто синусоидальная. Амплитуда выходного напряжения колеблется в пределах 3—5 в на первых четырех диапазонах и 1—4 в на остальных двух. Ее можно плавно изменять и ступенями — 1 : 1; 1 : 10;   1 : 102; 1 : 103; 1 : 104.

МАЛОГАБАРИТНЫЙ ГЕНЕРАТОР СИГНАЛОВ

Генератор НЧ (модулятор) рабо­тает на одной фиксированной частоте около 1500 гц. Напряжение НЧ имеет строго синусоидальную форму и при максимальной глубине модуляции равно 3,5 в (измерено прибором ВЛУ—2).

Прибор питается от сети перемен­ного тока напряжением 127 или 220 в. Мощность, потребляемая при­бором, не превышает 20 ва.

Сигнал-генератор имеет неболь­шие размеры (120X75X90 мм) и весит около 1 кг. Печатный монтаж выполнен способом травления на фольгированном гетинаксе.

Принципиальная схема. Высоко­частотная часть прибора собрана на двойном триоде Л2 по схеме генера­тора с емкостной обратной связью. В сеточную цепь правого (по схеме) триода переключателем П1 подклю­чается катушка соответствующего диапазона. Управляющая сетка ле­вого триода заземлена. Напряжение с сопротивления анодной цепи R5 через конденсатор С6 в фазе подается на управляющие сетки правого трио­да Л2 и лампы Л3 буферного усили­тельного каскада. Нагрузкой каска­да служит сопротивление R10.

Генератор НЧ собран на лампе Л1 по схеме емкостной трехточки. Контур генератора состоит из дросселя Др1 и конденсаторов C1 и С4. Частота генератора определяется индуктивностью Др1 и емкостью конденсаторов C1 и С4 (в описывае­мом случае она составляет 1500 гц). Для получения стандартной частоты генерации (1000 гц) необходимо увеличить индуктивность Др1, либо соответственно изменить емкости конденсаторов С1 и С4. Генерируемое напряжение НЧ можно использовать не только для модуляции напряже­ния ВЧ, но и для налаживания уси­лителей НЧ.

Через конденсатор С5 модулирую­щее напряжение НЧ подается на управляющую сетку модуляционной лампы Л4. Нагрузкой служит сопро­тивление R10, на котором выделяется модулированное напряжение ВЧ. Последнее подается на выход ВЧ (гнездо ВЧ на лицевой панели) через конденсаторы С10 и C11. С помощью сопротивления R12 можно регули­ровать амплитуду этого напряжения.

Конструкция и детали. Шасси и кожух прибора изготовлены из дюралюминия толщиной 1,5— 2,0 мм. К лицевой панели с внут­ренней стороны прикреплены гнез­да НЧ, высокочастотный разъем выхода ВЧ, конденсатор переменной емкости С7, переключатель диапазо­нов П1 сопротивления R4 и R12, панель с ВЧ катушками и неоновая лампа Л5 — индикатор включения прибора. На дне шасси укреплен силовой трансформатор, дроссель Др1, конденсаторы фильтра, плата выпрямителя, монтажная плата сиг­нал-генератора и переключатель напряжения 127—220 в.

Стрелка — указатель соответст­вующего деления шкалы генератора ВЧ изготовлена из органического стекла толщиной 2—3 мм.

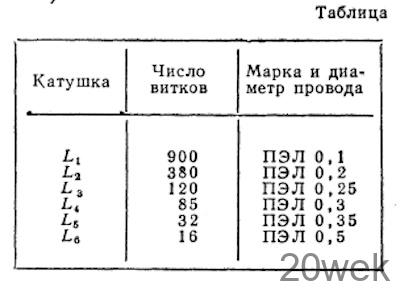

Контурные катушки первых трех диапазонов намотаны на трехсек­ционных полистироловых каркасах диаметром 6,5 мм и имеют карбо­нильный подстроечный сердечник диаметром 5,5 мм. Остальные катуш­ки намотаны в один слой на полис­тироловых каркасах диаметром 8 мм. Катушка пятого диапазона имеет под­строечный сердечник диаметром 2 мм. Намоточные данные катушек приведены в таблице. Число витков уточняется при налаживании генера­тора и может отличаться от указан­ных в таблице значений на ±10%.

МАЛОГАБАРИТНЫЙ ГЕНЕРАТОР СИГНАЛОВ

Обмотка низкочастотного дросселя Др1 намотана на сердечнике из плас­тин Ш-12 (толщина набора 10 мм) и содержит около 2500 витков про­вода ПЭЛ 0,1 (до заполнения кар­каса).

Высокочастотный дроссель Др2 намотан на сопротивлении МЛТ (2 Мом 1 вт) проводом ПЭЛ 0,09 в один слой по всей длине сопро­тивления.

Монтажная плата изготовлена из фольгированного гетинакса толщи­ной 2,5 мм. Сначала на плате просвер­ливают отверстия диаметром 1 мм. Затем нужные участки фольги по­крывают цапон-лаком и погружают плату в раствор хлористого железа на 2—3 час.

Во избежание наводок конденса­тор С7 заключен в экран из мягкой жести или алюминия. Сеточный вы­вод лампы Л2 выполнен коаксиаль­ным кабелем.

Плата контурных катушек также изготовлена из фольгированного гетинакса.

Сердечник силового трансформато­ра набран из пластин Ш-20 (тол­щина набора 20 мм). Обмотки насчи­тывают: 1 а — 1400 витков провода ПЭЛ 0,12; 1 б — 1060 витков прово­да ПЭЛ 0,09; II — 1400 витков про­вода ПЭЛ 0,09, III — 80 витков про­вода ПЭЛ 0,47.                                                                  *

В приборе применен малогабарит­ный переключатель напряжения, од­нако, можно использовать и переклю­чатель от радиоприемника «Моск­вич».

Индикатором включения служит лампа ТН-0,2, подключенная к I а обмотке трансформатора. Элект­ролитические конденсаторы фильтра С12, C13 типа ЭГЦ. В случае необхо­димости их можно заменить конден­саторами типа КЭ. В этом случае их емкость будет немного меньше (размеры не позволят ставить кон­денсаторы большой емкости), но вполне достаточной для хорошей фильтрации анодного напряжения.

Налаживание прибора. Перед включением сигнал-генератора в сеть тщательно проверяют правиль­ность монтажа по принципиальной схеме.

Затем подключают к гнездам НЧ телефон и включают генератор. Сиг­нал в телефоне свидетельствует о работе НЧ части генератора.

Подбором сопротивлений R1 и R2 добиваются наибольшего неис­каженного напряжения сигнала. При этом напряжение НЧ подается на осциллограф, минуя сопротив­ление R4.

Правильно собранный генератор обычно сразу начинает работать. Если же схема собрана правильно, а генератор НЧ не работает, то сле­дует увеличить индуктивность Др1, то есть увеличить число витков его обмотки, либо перемотать ее более тонким проводом.

Для налаживания генератора ВЧ необходимы осциллограф, ГСС-6 и ламповый вольтметр (например, ВЛУ-2).

Налаживание генератора ВЧ сво­дится к подбору величины сопротив­ления R6 и отчасти R5. Сигнал с выхода генератора подают на осцилло­граф. Сопротивления R5 и R6 заме­няют переменными и, добившись минимального искажения формы синусоиды, измеряют их и припаи­вают постоянные соответствующей величины. Налаживать приходится только на первых двух диапазонах. Остальные диапазоны генерируют напряжение чисто синусоидальной формы.

Наладив поочередно оба генерато­ра (НЧ и ВЧ), приступают к налажи­ванию смесителя. Это наиболее тру­доемкая часть работы. Сначала, от­ключив генератор НЧ, подбором сопротивлений R7, R8 и R10 доби­ваются получения наибольшего не­искаженного напряжения. Затем, отключив генератор ВЧ и изменяя величины сопротивлений R9 и R11, добиваются наибольшей амплитуды неискаженного напряжения ВЧ.

После этого можно подключить ге­нератор ВЧ. Обычно приходится до­полнительно подбирать величину сопротивления R10, но уже в неболь­ших пределах.

Убедившись в устойчивой работе генераторов ВЧ и НЧ, приступают к градуировке шкалы. При этом сначала наносят деления остро отточенным карандашом. Градуируют с помощью осциллографа и ГСС-6 по фигурам Лиссажу. Сигнал от генератора подают на вход У, а от ГСС-6 на вход Х. По шкале ГСС-6 устанавливают частоту и осторожно вращая ручку генератора, получают соответствующую фигуру Лиссажу. Это место на шкале отмечают карандашом и вновь проверяют правильность отметки.

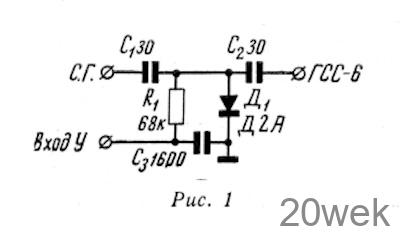

Если осциллограф не позволяет видеть сигнал с частотой выше 2— 3 Мгц, градуируют методом биений, контролируя по осциллографу наи­меньшую частоту биений и их срыв с помощью приставки (рис. 1). Однако этот метод менее точный, и предпочтение следует отдать преды­дущему.

МАЛОГАБАРИТНЫЙ ГЕНЕРАТОР СИГНАЛОВ

Если в распоряжении радиолюби­теля нет осциллографа, то можно градуировать и с помощью радиове­щательного приемника. ГСС-6 при этом тоже необходим. Сигнал от ГСС-6 подают на вход приемника, и настраивают последний на частоту ГСС. Затем, отключив ГСС-6, под­ключают сигнал-генератор и наст­раивают его по приемнику на эту же частоту. Но этот способ, как и вто­рой, менее точный.

Затем прибор еще раз проверяют в работе. Измеряют входное напря­жение ВЧ и НЧ и проверяют форму сигнала.

Описываемый прибор имеет весь­ма стабильную частоту. Уход час­тоты составляет максимум 0,2% при непрерывной работе в течение 4 час.
