Трехдиапазонный приемник для «охоты на лис»

Г. ИПАТЬЕВ, Радио №4/1966, ст.17

Приемник имеет три сменных ВЧ блока, в которых распо­ложены усилитель ВЧ, пре­образователь и гетеродин. Каждый блок настроен на какой-либо один диапазон, применяемый в «охоте на лис» (3,5; 28; 144 Мгц). Кроме трех ВЧ блоков приемник имеет четвер­тый блок, где сосредоточены усили­тель ПЧ, детектор и усилитель НЧ. Нужный ВЧ блок присоединяется к блоку ПЧ и НЧ посредством штеп­сельного разъема. Приемник собран полностью на транзисторах и питает­ся от батареи КБС-Л-0,5, которая находится в блоке ПЧ и НЧ. Чувст­вительность приемника с его входа на всех трех указанных диапазонах — не хуже 6 мкв. Вес каждого ВЧ блока — 300 г, блока ПЧ и НЧ — 400 г. Внешний вид приемника (без ан­тенны) показан на фотографии в за­головке вкладки.

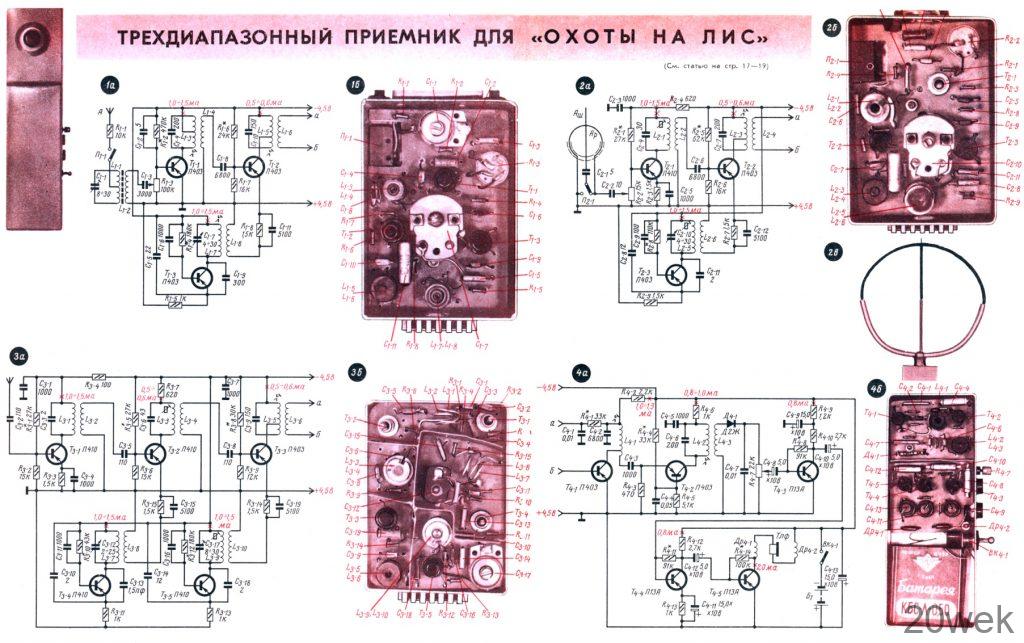

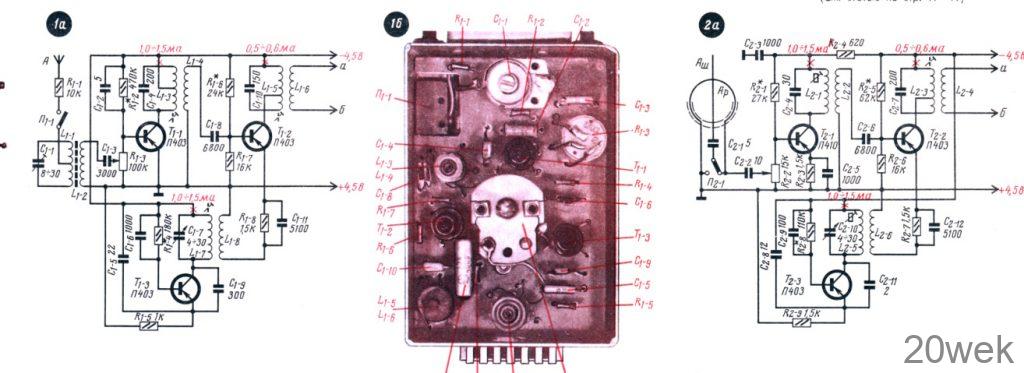

СХЕМА. (РИСУНКИ СМ. НА 2 И 3 СТРАНИЦАХ ВКЛАДКИ). ВЧ блоки на диапазоны 3,5 (рис. 1, а) и 28 (рис. 2, а) Мгц построены по схемам, которые незначительно от­личаются друг от друга. Оба блока имеют усилители ВЧ, преобразова­тели и гетеродины. В блоке на диапа­зон 3,5 Мгц применены три тран­зистора П403, а в блоке на 28 Мгц один транзистор П410 (в усилителе ВЧ) и два транзистора П403 (преоб­разователь и гетеродин). Блок на 3,5 Мгц имеет ферритовую и штыре­вую, а на 28 Мгц — рамочную и шты­ревую антенны. Контуры в коллек­торных цепях транзисторов преобра­зовательных каскадов настроены на промежуточную частоту 1 Мгц.

ВЧ; блок на диапазон 144 Мгц (рис. 3, а) отличается от описанных выше тем, что в нем применено двой­ное преобразование частоты сигнала. Этот блок содержит усилитель ВЧ, первый преобразователь и первый гетеродин на транзисторах П410 (Т₃_1, Т₃_₂, Т₃_₄), второй преобразо­ватель и второй гетеродин на тран­зисторах П403 (Т₃_3, Т₃_₅). Первая промежуточная частота, на которую настроен контур L₃_₃С₃_₆ в коллек­торной цепи транзистора Т₃ _ ₂ равна 30 Мгц, а вторая промежуточная час­тота, как и у других блоков — 1 Мгц. С блоком применяется трех­элементная антенна «волновой ка­нал», сделанная из медных трубок толщиной 8 мм.

Усилители ВЧ всех блоков пост­роены по схеме с общим эмиттером, а гетеродины — с емкостной обрат­ной связью. Напряжение гетеродина вводится во всех преобразователях в эмиттерные цепи транзисторов.

Блок ПЧ и НЧ (рис. 4, а) содер­жит двухкаскадный усилитель ПЧ, диодный детектор и трехкаскадный усилитель НЧ. Усилитель ПЧ собран на транзисторах П403 (Т₄_₁Т₄_₂). Для увеличения избирательности и усиления каскада ПЧ между транзис­торами T₄_1 и Т₄_₂ установлен после­довательный контур L₄_₁C₄_₃. Детек­тор приемника — обычный на диоде Д2Ж (Д₄_1). Усилитель НЧ на трех транзисторах П13А (Т₄_₃— T₄_₅) не имеет особенностей. Выход­ной каскад его нагружен низкоом­ными головными телефонами (R = 70 ом). Для ослабления наводок в телефонах при ближнем поиске по­следовательно с ними включены ВЧ дроссели Др4_1 и Др₄_₂ индуктив­ностью по 20 мкгн.

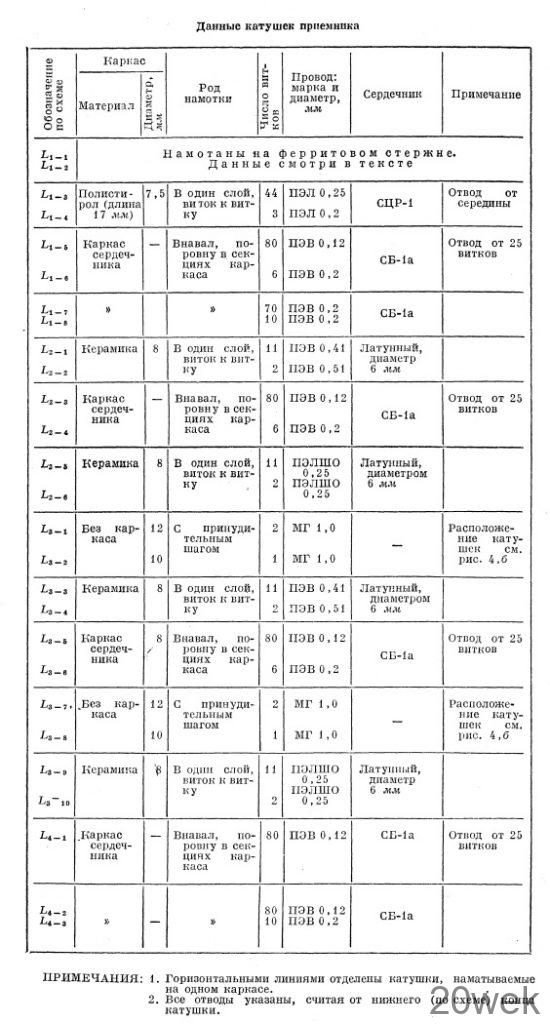

КОНСТРУКЦИЯ. Все блоки смон­тированы печатным способом на пла­тах, изготовленных из фольгирован­ного текстолита (или гетинакса) тол­щиной 1,8 мм. Размер плат всех ВЧ блоков 97X70 мм, платы усилителя ПЧ — 51X70 мм, усилителя НЧ — 58X70 мм. Платы размещены в ко­робках из алюминия толщиной 1 мм. Коробки ВЧ блоков имеют размеры 100X73X30 мм, а коробка, где раз­мещены платы усилителей ПЧ и НЧ, а также батарея питания — 182Х73Х ХЗО мм. Размещение деталей на платах показано на 2 и 3 страницах вкладки: рис. 1,6 — плата блока ВЧ на диапазон 3,5 Мгц’, рис. 2,6 — блока ВЧ на 28 Мгц; рис. 3, б — блока ВЧ на 144 Мгц; платы усили­телей ПЧ и НЧ— рис. 4, 6. Данные катушек приемника сведены в таб­лицу.

Для устранения паразитных свя­зей, из-за которых может возникнуть самовозбуждение, все каскады ВЧ блока на 144 Мгц, а также платы усилителей ПЧ и НЧ разделены эк­ранирующими перегородками из мед­ной фольги. В качестве конденсато­ров переменной емкости используют­ся подстроечные конденсаторы с воз­душным диэлектриком.

Для ферритовой антенны ВЧ блока на 3,5 Мгц берут стержень из фер­рита Ф-600 диаметром 8 мм длиной 150 мм и наматывают на него сначала 20 витков провода ПЭЛ 0,25 мм с отводом от середины (катушка L₁_₁). Затем поверх катушки L₁_₁ наматы­вают катушку L₁_₂, которая содер­жит 7 витков провода ПЭЛ 0,25 мм. Рамочную антенну для ВЧ блока на 28 Мгц делают из отрезка коакси­ального кабеля РК-1 или РК-3 дли­ной 900 мм, с которого удаляют на­ружную изоляцию и экранирующую оплетку. Кабель помещают в дю­ралюминиевую трубку подходящего диаметра, согнутую в полукольцо (рис. 2,в). Штыревые антенны жела­тельно сделать телескопическими для возможности подбора их длины во время налаживания.

НАЛАЖИВАНИЕ приемника про­изводят при помощи звукового гене­ратора Г4-2, генератора стандартных сигналов Г4-1а, генератора метровых волн ГЗ-8, измерителя выхода ИВ-4, осциллографа (любого), лампового вольтметра В3-2а (или ему подобно­го) и гетеродинного волномера. Налаживание начинают с подгонки режимов транзисторов путем подбо­ра величин резисторов в цепях баз (эти резисторы обозначены на схемах звездочками). Резисторы подбирают­ся так, чтобы токи коллекторов тран­зисторов находились в пределах ве­личин, указанных на схемах. Затем переходят к налаживанию усилителя НЧ. К его выходу (параллельно головным телефонам) присоединяют входы вертикального усилителя ос­циллографа и измерителя выхода. На базу транзистора Т₄_₅ через кон­денсатор емкостью 0,1 мкф от звуко­вого генератора подают напряжение частоты 1000 гц величиной 20 мв и, подбирая величину резистора R₄_₁₄ добиваются максимального неиска­женного напряжения на выходе кас­када. Если каскад работает нормаль­но, выходное напряжение должно быть выше 2 в. Так же, подавая на­пряжение от звукового генератора на базы транзисторов T₄_₄ и Т₄_₃ и соответственно подбирая резисторы R₄_₁₁ и R₄_₈, налаживают остальные каскады усилителя НЧ. При налажи­вании первого каскада движок по­тенциометра R₄—₇ регулировки гром­кости должен находиться в верхнем (по схеме) положении. Величина на­пряжения звукового генератора на базе транзистора Т₄_₄ должна сос­тавлять 10 мв, а на базе T₄_₃—1 мв.

Для налаживания усилителя ПЧ к базе транзистора T₄_₁ через кон­денсатор емкостью 30 пф присоеди­няют генератор стандартных сигна­лов (ГСС). На ГСС устанавливают частоту 1000 кгц, глубину модуляции 30% и величину выходного напря­жения 1000 мкв. Вращая сердечники катушек L₄_₁ и L₄_₂ настраивают контуры L₄_₁C₄_₃ и L₄_₂C₄_₆ по максимальному отклонению стрелки измерителя выхода и максимальной громкости сигнала в головных теле­фонах. При настройке усилителя ПЧ выходное напряжение на головных телефонах (по измерителю выхода) не должно превышать 0,5 в. Если оно будет выше этой величины, следует уменьшать напряжение, подавае­мое на вход усилителя ПЧ от ГСС. При окончании налаживания это напряжение не должно быть выше 200 мкв.

Для настройки выходных контуров ПЧ, находящихся в блоках ВЧ (L₁_₅C₁_₁₀ , L₂_₃C₂_₇ , L₃_₅C₃_₉               cоответствующий ВЧ блок присоединяют к блоку ПЧ и НЧ, подают напряже­ние от ГСС на базу транзистора пре­образовательного каскада (Т₁_₂, Т₂_₂, Т₃_₃). Настройку ведут так же, как и контуров блока ПЧ — по мак­симальным показаниям измерителя выхода и максимальной громкости в головных телефонах. Напряжение ГСС при окончании настройки долж­но быть не более 50 мкв.

Прежде чем приступить к подгон­ке диапазонов гетеродинов в ВЧ блоках, необходимо убедиться в том, что они генерируют. Для этого в коллекторные цепи транзисторов ге­теродинов (Т₁_₃, Т₂_₃, Тз_₄, Тз_₅) включают миллиамперметр на 5 ма и замыкают накоротко катушки L₁_₇, L₂_5, L3-7, L₃_₉ (соответст­венно). Если гетеродин генерирует, то при замыкании катушки коллек­торный ток транзистора должен уве­личиться. Когда колебания отсут­ствуют, коллекторный ток не меняет­ся. В этом случае нужно проверить исправность транзисторов и тщатель­но подобрать резисторы R₁_₄, R₂_₈, Rз_₁₀ и R₃_₁₂, а также конденсаторы C1-9, C2-11, C3-13 ^и C3-18.

Настройку ВЧ блоков на 3,5 и 28 Мгц производят одинаково, сле­дующим образом. Сначала подгоня­ют диапазоны гетеродинов. Для этого устанавливают конденсаторы пере­менной емкости (С₁_₇, С₂__1о) в среднее положение и вращая сердечники катушек L₁_₇ и L₂-5 добиваются гене­рации частот 4,6 и 30 Мгц. Контроль частот производится гетеродинным волномером. Затем при помощи этого же волномера проверяют диапазоны гетеродинов. В крайних положениях роторов конденсаторов переменной емкости частоты гетеродинов должны быть равны 4,4—4,8 и 29-31 Мгц. Если окажется, что гетеродин пере­крывает более широкий диапазон, то нужно присоединить параллельно контуру гетеродина конденсатор ем­костью в несколько пикофарад и на­строить контур вновь.

Окончив настройку гетеродина, проверяют работу преобразователь­ных каскадов. Для этого отсоединя­ют от катушек L₁_₄ или L₂—₂ кон­денсаторы С₁_₈ или C2-6 ^и подают на эти конденсаторы от ГСС или гене­ратора метровых волн напряжение частоты 3,6 или 29 Мгц. Величина напряжения в обоих случаях должна составлять 10 мкв. Если преобразо­вательные каскады работают нор­мально, то напряжение на головных телефонах при этом будет равно 0,5 в или более. После проверки работы преобразовательных каскадов ГСС или генератор метровых волн, не меняя установленную на них частоту, присоединяют к базе транзисторов усилителей ВЧ (Т₁—₁, T₂-1) настраи­вают эти усилители по максимальным показаниям индикатора выхода, при­соединенного параллельно головным телефонам, вращая сердечники кату­шек L₁_₃ (L₂-1). Величину напряже­ния, подаваемого от генераторов, понижают до 2—3 мкв.

В связи с тем, что в ВЧ блоке на 144 Мгц применено двойное преоб­разование частоты, его налаживание несколько сложнее, хотя методика остается той же. Настройку блока начинают с установки фиксирован­ной частоты второго гетеродина. Эта частота равна 31 Мгц. Установку производят вращением ротора под­строечного конденсатора С₃_₁₇. Затем проверяют работу второго преобразо­вателя, присоединяя генератор мет­ровых волн к конденсатору С₃_₈, отпаянному от катушки L₃_₄. При проверке на генераторе должна быть установлена частота 30 Мгц.

За проверкой второго преобразо­вателя следует настройка контура L₃_₃С₃__б ^на первую промежуточную частоту — 30 Мгц. Для этой наст­ройки нарушенное соединение между катушкой L₃ _4 и конденсатором С₃ _ ₈ восстанавливают, отпаивают от ка­тушки L₃_₂ конденсатор С₃—₅ и при­соединяют генератор к последнему.

Настроив контур L₃_₃С₃_₆, подго­няют диапазон первого гетеродина. В среднем положении конденсатора переменной емкости С₃_₁₂ этот гете­родин должен генерировать колеба­ния с частотой 115 Мгц, а в крайних положениях ротора С₃_₁₂ колебания должны иметь частоты 114—116 Мгц. Диапазон гетеродина подгоняют, раздвигая и сдвигая витки катушки L₃_₇. Работу первого преобразова­теля проверяют, подавая на отпаян­ный конденсатор С₃_₅ среднюю рабо­чую частоту диапазона (145 Мгц). Ротор конденсатора С₃_₁₇ во время проверки должен находиться в таком положении, при котором первый ге­теродин генерирует частоту 115 Мгц.

Налаживание блока заканчивается так же, как и у других ВЧ блоков, настройкой усилителя ВЧ. Для этого генератор, на котором установлена частота 145 Мгц, присоединяют к базе транзистора T₃_₁ Соединение конденсатора С₃_₅ с катушкой L₃_₂ восстанавливают и, раздвигая и сдвигая витки катушки L₃_₁ доби­ваются максимальных показаний ин­дикатора выхода.

Во время настройки ВЧ блоков они должны быть присоединены к предварительно налаженному блоку ПЧ и НЧ. Окончательное налаживание при­емников (получение необходимой ха­рактеристики направленности ан­тенн) производят обычным порядком в поле.
