ПРИЕМНИК ПРЯМОГО УСИЛЕНИЯ

М. Шушаков, А. Скотников, Радио №3/1966, ст.34

Одним из недостатков любитель­ских транзисторных радиопри­емников прямого усиления, ра­ботающих на внутреннюю магнитную антенну, является их сравнительно низкая чувствительность, в среднем не превышающая 10—20 мв/м. Для уверенного приема менее мощных и более удаленных радиостанций требуется чувствительность не хуже 2—5 мв/м, что обычно обеспечивают супергетеродинные приемники. Но высокую чувствительность можно получить и от приемника прямого усиления за счет повышения коэф­фициента усиления усилителя ВЧ и улучшения эффективности маг­нитной антенны. Метод повышения чувствительности приемника за счет увеличения числа каскадов усили­теля ВЧ [Л. 1] обеспечивает при­емнику чувствительность порядка 6—8 мв/м, но при этом приемник склонен к самовозбуждению.

Повысить чувствительность тран­зисторных приемников прямого уси­ления до 2 мв/м можно при каскодном включении первых двух транзи­сторов усилителя ВЧ [Л. 2; 5]. Такое включение позволяет резко увеличить коэффициент усиления усилителя ВЧ, значительно снизить собственные шумы приемника, по­скольку транзисторы первого кас­када работают при малых коллек­торных напряжениях, и уменьшить потребление тока от источника пи­тания.

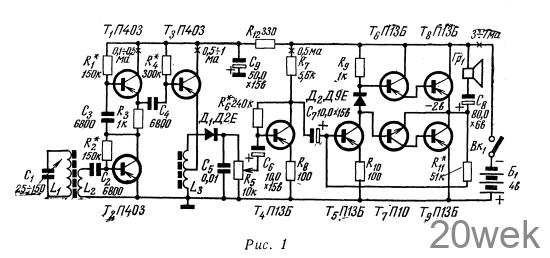

На рис. 1 приведена принципиаль­ная схема однодиапазонного прием­ника прямого усиления с использо­ванием каскодного включения тран­зисторов, работающего в диапазоне длинных волн (150—415 кгц). Со­гласование выходного сопротивле­ния высокочастотного каскада с сопротивлением диодного детектора осуществляется при помощи эмиттерного повторителя, собранного на транзисторе Т₃.

Усилитель НЧ описываемого при­емника выполнен по бестрансформа­торной двухтактной схеме. Кон­струкция такого усилителя доста­точно хорошо описана в ряде работ [Л. 3; 4]. Нагрузкой усилителя является низниз­коомный динамический громкогово­ритель. При подаче на вход на­пряжения порядка 3—5 мв уси­литель развивает номинальную вы­ходную неискаженную мощность по­рядка 0,1—0,25 вт.

Конструкция и детали. Приемник можно смонтировать в корпусе ма­логабаритного абонентского гром­коговорителя настольного типа или в корпусе от карманного приемника. Детали для изготовления приемника берутся в основном готовые.

Все постоянные резисторы в при­емнике типа УЛМ или МЛТ-0,12. Переменный резистор R₅ — типа «Тесла» с выключателем питания. Можно применить и резисторы типа СПО с номиналом от 10 до 30 ком.

Конденсаторы С₂; С₃; С₄— типа КТК или БМ-1; С₆; С₇— типа ЭМ-М; С₉, С₈—типа ЭТО-1.

Громкоговоритель — динамиче­ский, с сопротивлением звуковой катушки5—10 ом (0,1 ГД-6; 0,15ГД-1; 0,2ГД-1 и т. п.).

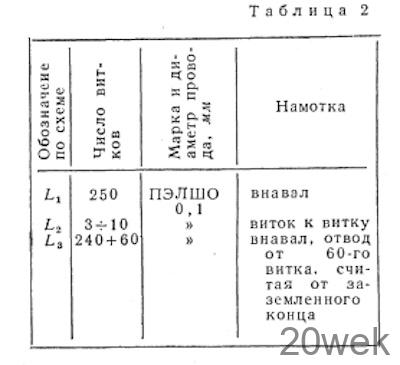

Катушки магнитной антенны на­мотаны на подвижных бумажных гильзах, надетых на ферритовый стержень марки Ф-600 диаметром 8 мм и длиной 100 мм. Катушка L₃ намотана на ферритовом кольце Ф-бООт-2000 с внешним диаметром 10 мм. Намоточные данные катушек приведены в таблице 2.

Монтаж приемника выполнен на двух платах из фольгированного гетинакса с размерами 50X80 мм, разнесенных по высоте на расстояние h—30 мм и соединенных винтами. На одной плате собран высокочастотный блок усилителя ВЧ с со­гласующим эмиттерным повторите­лем, на другой — усилитель НЧ.

Крепление деталей на монтажных платах производится в зависимости от возможностей радиолюбителя—или с помощью пустотелых пистонов, или медных штырьков. Для монтажа можно использовать и печатные платы.

Переменное сопротивление R₅ на плате не устанавливается, а кре­пится к корпусу приемника.

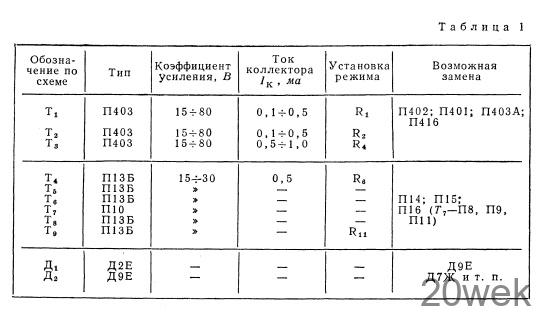

Налаживание собранного прием­ника сводится к установке режимов транзисторов подбором резисторов, указанных в таблице 1. Начинать следует с усилителя НЧ. В пер­вую очередь измеряют напряжение между коллектором транзистора T₉ и плюсом источника питания. Если это напряжение больше или меньше половины напряжения источника пи­тания, то необходимо подобрать ве­личину R₁₁

Налаживание усилителя ВЧ за­ключается в подборе коллекторного тока эмиттерного повторителя (T₃), так как транзисторы T1 и Т₂ даже при больших разбросах параметров практически не требуют подбора режима.

Подобрав режимы, следует уста­новить границы рабочего диапазона приемника, перемещая каркас с ка­тушкой вдоль ферритового стерж­ня, а также более точно подобрать число витков катушки связи L₂. На этом налаживание приемника можно считать законченным.

Приемник может быть использо­ван и для работы в диапазоне средних волн. В этом случае число витков катушки необходимо уменьшить до 130—140 витков.

Литература:

1. Журнал «Радио», 1965 г., № 9, стр. 35
2. Журнал «Радио», 1965 г.,№ 6, стр. 45
3. Журнал «Радио», 1965 г.,№ 4, стр. 61
4. Журнал «Радио», 1963 г.,№ 11, стр. 35
5. Журнал «Радио», 1963 г.,№ 3, стр. 50
