РАДИОПРИЕМНИК «ИНДИКАТОР»

В. Кетов, Радио№6/1963 ст.18

Приемник предназначен для «Охоты на лис» и работает в диа­пазоне 144—146 Мгц. Он собран по супергетеродинной схеме на лампах стержневой серии. Его чувствитель­ность не хуже 5 мкв. Для облегчения ближнего поиска автором разработан и применен зву­ковой индикатор напряженности электромагнитного поля. Применяе­мые до сих пор в подобной аппаратуре стрелочные индикаторы неудобны тем, что во время бега отвлекают внимание оператора. Кроме того, при беге стрелка индикатора колеблется, и спортсмену приходится останав­ливаться, чтобы взять точный пе­ленг. Предлагаемая конструкция ин­дикатора свободна от этих недостат­ков. Такой индикатор целесообраз­но применять на всех диапазонах, на которых производятся поиски «лисы».

Установка состоит из приемника, звукового индикатора поля, антен­ны и блока питания. Конструктивно все элементы объединены в одно це­лое. Вес приемника 840 г, а вес всей конструкции вместе с питанием, ан­тенной и телефонами 1820 г.

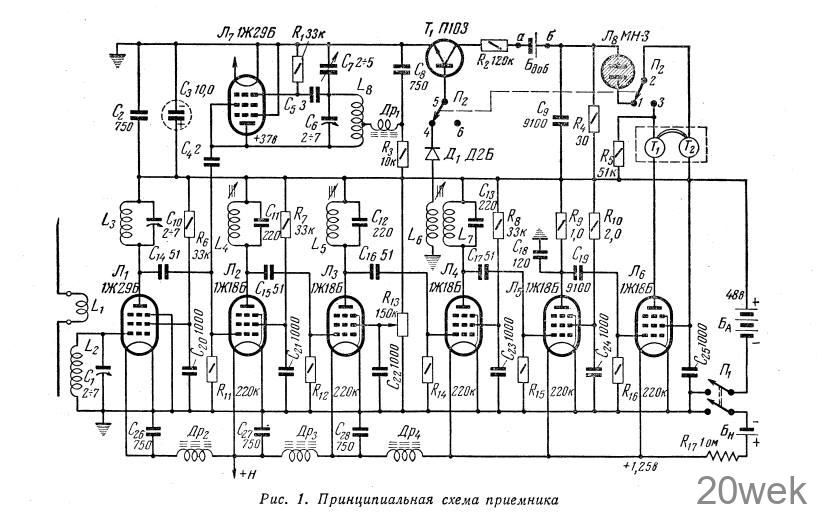

Приемник выполнен на семи стержневых лампах (см. рис. 1). Усилитель ВЧ собран на лампе 1Ж29Б (Л1). С антенны сигнал через катушку L1 поступает на входной контур L2C1, настроенный на частоту 145.5 Мгц. Анодный контур L₃С₁₀ каскада ВЧ настроен на частоту 144.5 Мгц.

Гетеродин выполнен на лампе 1Ж29Б (Л7) и генерирует частоты в пределах 141 —144,5 Мгц. С контура гетеродина напряжение ВЧ подается на смеситель через конденсатор С₄. Катушки L2, L3 и L8 непосредст­венно припаяны к подстроечным конденсаторам КПК 2/7.

В смесителе, в усилителе ПЧ (Лз Л₄), сеточном детекторе (Л₅) и усилителе НЧ (Л6) используются лампы 1Ж18Б.

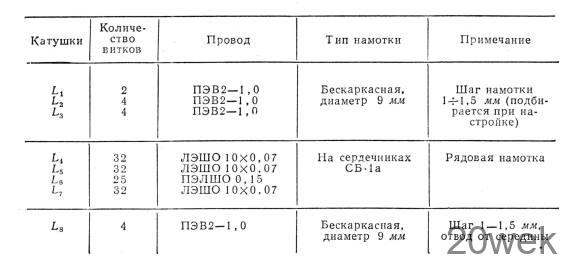

Данные всех катушек приводятся в таблице. Для того чтобы 32 витка провода ЛЭШО 10X0,07 и 25 витков провода ПЭЛШО 0,15 поместились в одном сердечнике СБ-1а, намотка катушек L₆ и L7 бескаркасная, как и кату­шек L₄ и L₅. Изготовляются они следующим образом: на внутрен­нюю часть разборной оправки (рис. 2) накладывается два слоя тонкой кальки; после этого наматывает­ся слой провода, который слегка пропитывается клеем БФ-2 — и так каждый слой. Когда клей подсох­нет, оправку разбирают и катушку просушивают. Изготовленные ка­тушки вставляют в сердечники СБ-1а. обмотка катушки L₆ размещается поверх L₇.

Контуры L₄C11, L5C12, L7C13 помещены в алюминиевые корпуса от реле РЭС-9. Выводные ножки реле используются для выводов контуров и для монтажа остальных деталей каскада.

Промежуточная частота каскадов ПЧ — 2200 кгц. Добротность конту­ров в экранах 110—120. Регулиров­ка чувствительности производится с помощью сопротивления R13.

Дроссели Др₁ Др2, Дрз и Др4 намотаны проводом ПЭЛ 0,6 и раз­мещаются на ферритовых сердечни­ках СЦР диаметром 6 мм и длиной 10 мм. Каждый дроссель состоит из восьми витков. Конденсаторы C1C6 — КПК 2/7. Конденсатор С₇— ти­па КПВ-50, в котором оставлено две подвижные и одна неподвижная пластины. Остальные конденсаторы типа КСО, КТ-1, КДС и БМ-1.

Все постоянные сопротивления ти­па МЛТ-0,25, кроме R17 (1 ом), ко­торое изготовляется из константановой проволоки. В качестве карка­са для него можно использовать лю­бое имеющееся сопротивление. Соп­ротивление R₁₇необходимо для умень­шения напряжения накала до 1,25 в. Переменное сопротивление R1з типа СПО-0,5 — 150 ком. Сопро­тивление R5 служит для включения телефона (T1) на выход приемника при включенном индикаторе.

Вместо диода Д2Б можно приме­нить любой диод серии Д9, Д1 илиД2.

Выключатель приемника П1 из­готовлен из двух контактных групп реле. Переключателем П₂ может слу­жить любой двухполюсный тумблер. На принципиальной схеме тумблер П2 показан в положении «индикатор».

Сеточный детектор и усилитель НЧ не имеют никаких особенностей и обычно не требуют настройки и нала­живания.

Индикатор поля состоит из усили­теля постоянного тока, выполненного на транзисторе П-103 (T1) и релак­сационного генератора, собранного на неоновой лампе МН-3. Вместо триода П-103 можно использовать и другие триоды типа п—р—п. Же­лательно, чтобы триод имел возмож­но меньший нулевой ток I_К0 и высокий коэффициент усиления Р =30—40.

Работает индикатор следующим образом: постоянная составляющая после выпрямления сигнала ПЧ дио­дом Д2Б подается на базу транзи­стора Т1 Как только этот ток дости­гнет величины 3—5 мка, транзи­стор начинает открываться и ток за­ряда конденсатора С9 от батарей Б_а и Б_доб будет превышать ток утечки через сопротивление R₄, которое поставлено для температур­ной стабилизации индикатора. Когда напряжение на конденсаторе С9 под­нимается до 60 в, неоновая лампа вспыхнет и, разрядив конденсатор C9, погаснет. Затем цикл повторится сначала. Таким образом индикатор начинает работать.

Если анодное напряжение прием­ника взять порядка 70 в и больше, то батарея Б_доб будет не нужна; в этом случае концы а и б следует соединить вместе.

Чем больший ток поступает на ба­зу триода, тем выше частота колеба­ний индикатора. Если через базу триода течет ток порядка 3—-5 мка, частота генерации будет равна 5— 10 гц. При увеличении тока до 50 мка частота генерации повышается до 1—2 кгц.

Индикатор срабатывает на расстоя­нии 100—150 м при мощности пере­датчика 3—4 вт. Пользование индикатором можно показать на следующем примере: на рис. 3 показана диаграмма направленности антенны «волновой канал». Порог срабатывания индикатора по­казан на диаграмме пунктирной ли­нией. Без индикатора довольно труд­но определить точное направление на «лису». Ручкой «Регулировка чув­ствительности» мы настраиваем при­емник таким образом, чтобы при при­мерной ориентации антенны на пере­датчик частота генератора была ми­нимальной. В этом случае генератор будет срабатывать только в раст­воре угла а.

Если антенну развернуть за ли­нию 1 или 2, то индикатор работать не будет, так как порог срабатыва­ния его больше величины приходя­щего сигнала. На «задние» лепестки антенны индикатор тоже реагиро­вать не будет, так как мощность из­лучения их всегда меньше излучения основного лепестка.

При конструкции, приведенной ни­же, антенны угол а составляет не бо­лее 15°. Так как сигнал с антенны бу­дет максимален в середине угла а, то и частота генерации индикатора также будет максимальной посереди­не угла а. Выбрав на местности сере­дину угла, получим точный азимут на передатчик с погрешностью не бо­лее 5—10°. Спортсмену остается толь­ко слушать сигналы индикатора и быстро приближаться к «лисе».

Включается индикатор тумблером П2, когда сигналы «лисы» становятся довольно мощными. Если индикатор еще не срабатывает, то спортсмен слушает сигналы «лисы» на один головной телефон (T1) и, прибли­жаясь к передатчику, ждет начала работы индикатора, включенного на головной телефон (Т2). Когда инди­катор сработает, надо вести поиск только по индикатору.

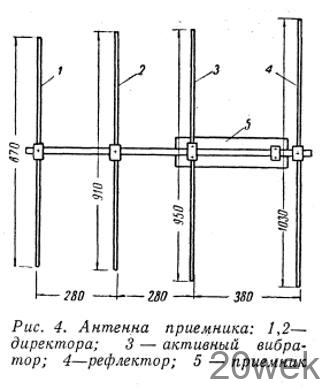

Антенна четырехэлементная типа «волновой канал», крепится к верх­ней крышке приемника. Активный вибратор разрезной. Все элементы антенны выполнены из дюралевой трубки диаметром 12 мм. Изоляторы антенны изготовлены из органиче­ского стекла толщиной 25 мм. При отсутствии органического стекла можно применить текстолит или гетинакс. Размеры антенны показаны на рис. 4.

Питание. Питается приемник от батарей слуховых аппаратов. Анод­ная батарея Ба типа 49 САМЦГ— 0,25—П; батарея накала Бн — 1.58—СНМЦ—2,5—П.

Для индикатора используется ба­тарея Б_доб. напряжением 30 в типа 31—САМЦЧ—0,02.По аноднымцепям приемник потребляет 8 ма, по накальным — 250 ма. Одного комплек­та батареи хватает на 6—7 часов не­прерывной работы. Батареи Б_доб хватает на весь спортивный сезон, так как ток, потребляемый от нее, составляет всего лишь 0,1 ма.

Для устранения самовозбуждения приемника по мере расходования анодной батареи она заблокирова­на конденсатором Сз.

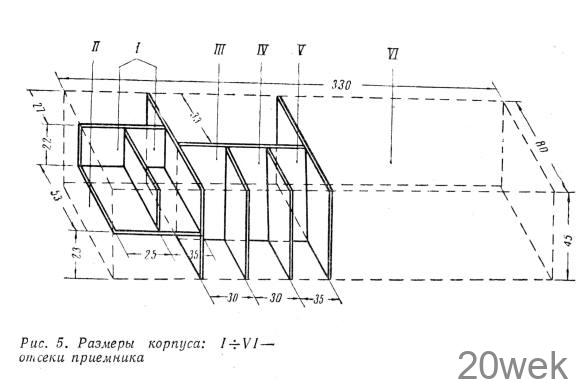

Конструкция и детали. Корпус приемника и внутренние экраны изготовлены из алюминия толщиной 1мм. Размеры корпуса и экранов показаны на рис. 5.

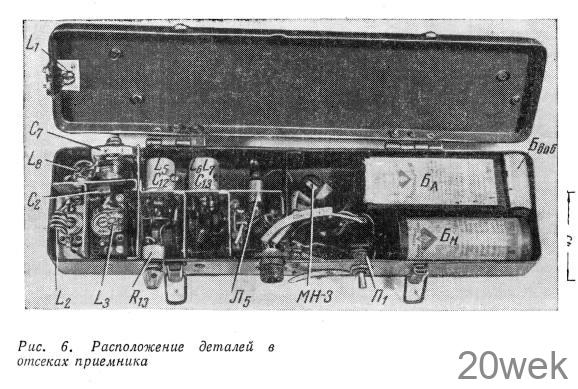

В отсеке I расположен каскад уси­ления ВЧ; гетеродин и смеситель соб­раны в отсеке II. В III и IV отсеках смонтированы усилители ПЧ. Сеточ­ный детектор и усилитель НЧ соб­раны в отсеке V. В отсеке VI раз­мещается питание приемника и ин­дикатор. Размещение деталей пока­зано на рис. 6. Настройка. После тщательной про­верки монтажа приемника можно приступать к его настройке. Отсое­динив конденсатор С₁₇ от управляю­щей сетки лампы Л₅, необходимо по­дать на нее от ГСС-6 сигнал напря­жением 0,2 в с частотой 2,2 Мгц. Глубина модуляции устанавливается в 30%. При исправной работе детек­тора и усилителя НЧ в телефонах бу­дет отчетливо слышна модуляция.

Чувствительность приемника со смесительного каскада около 10 мкв. При настройке каскадов ПЧ сле­дует отсоединить конденсатор С₁₄, а управляющую сетку гетеродина соединить с корпусом.

После настройки усилителя ПЧ сле­дует проверить работу гетеродина. Если гетеродин не генерирует, то следует увеличить емкость конден­сатора С₅ до 5 пф или увеличить сопротивление R1 до 50—100 ком.

При среднем положении пластин конденсатора С4 частоту гетеродина устанавливают равной 143 Мгц, из­меняя емкость конденсатора C8 или расстояния между витками ка­тушки L8.

Отсоединив контур L₂C1, необ­ходимо подать на управляющую сет­ку лампы Л1 сигнал с частотой 144,5 Мгц и настроить контур L2C1. После этого необходимо подсоеди­нить контур L₂C1, осуществив сла­бую индуктивную связь входа сиг­нал-генератора со входом приемника, настроить на частоту 145,5 Мгц кон­тур L₂С1.

Далее тумблером П₂ включают индикатор. Если без сигнала на вхо­де приемника индикатор начинает работать, то нужно уменьшить соп­ротивление R4 до 1—2 Мом или за­менить транзистор Т1. Индикатор должен срабатывать при подаче сиг­нала (100-1-200 мкв) на катушку связи L1. При увеличении сигнала до 1 мв частота индикатора должна по­вышаться до 1,5—2,0 кгц.

Телефоны, используемые в прием­нике типа ТОН-1 2X2200 ом, сое­динены четырьмя экранированными проводниками с выходом приемника.

Антенна никакой настройки не требует, следует только подобрать величину связи между катушками L1 и L2. Подбор связи приводится в полевых условиях на расстоянии 100—150 м от передатчика по звуко­вому индикатору поля.

В любую погоду и на любой мест­ности сигнал «лисы» прослушивается отчетливо на расстоянии 3—5 км. Соревнования 1961 и 1962 гг. по­казали, что приемник вполне удов­летворяет поставленным требованиям и может быть рекомендован радио­спортсменам.
