УПРОЩЕННАЯ КОНСТРУКЦИЯ МНОГОКАНАЛЬНОЙ ТЕЛЕВИЗИОННОЙ АНТЕННЫ
Л. Минаш Радио №5/1963 ст.42
В этой статье описывается упрощенная конструкция многоканальной приемной телевизионной антенны с логарифмической периодичностью. Для изготовления антенны нужно иметь деревянный брус, кабель РК-1 и полоску медной фольги. Для соединения антенны с приемником не требуется симметрирующего или согласующего устройства.
На рис. 1 приведен общий вид антенны для работы на I—V каналах. Излучающая периодическая структура образована гибким коаксиальным кабелем РК-1, который подключается к входу приемника. Периодическая структура антенны крепится на поперечных рейках деревянного бруса. Внутренний проводник кабеля, проложенного в нижней плоскости, припаивается к скрученной в одну жилу оплетке кабеля, образующего верхнюю периодическую структуру антенны (рис. 1,а). Кабель крепится к поперечным рейкам с помощью скобок (рис, 1,6). Вдоль верхней и нижней грани бруса нужно проложить полоску медной фольги или же несколько медных проволок, уложенных параллельно. В местах пересечения фольги с кабелем (рис. 1,в) должен быть надежный электрический контакт. Для этого снимают хлорвиниловую оболочку кабеля, устанавливают скобу и припаивают фольгу к оплетке кабеля. При припаивании кабеля нижней структуры необходимо следить за тем, чтобы не расплавилась полиэтиленовая изоляция его, в противном случае кабель может оказаться закороченным.

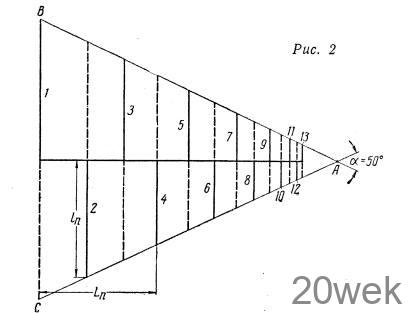

Схематический чертеж деревянной опоры, на которой крепится кабель, изображен на рис. 2. Сплошными линиями показаны поперечные рейки верхней структуры, пунктирными — нижней. При построении антенны используется методика, описанная в журнале «Радио» № 8, 1960 г., стр. 42. Основание ВС равнобедренного треугольника АВС равно
Параметры структуры лучше выбрать следующие: т=0,74, а=50°.

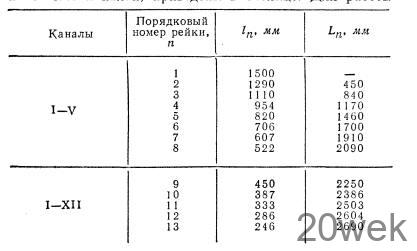

Размеры деревянной опоры для антенны, работающей на I—XII каналах, приведены в таблице. Для работы на всех XII каналах длина бруса должна быть равна 2700 мм и сечение 120 X 60 мм. При этом потребуется 26 реек, сечение которых может быть 50 X 30 мм. Для пятиканальной антенны длина бруса равна 2100 мм, число реек сокращается до 16.
Для того, чтобы можно было принимать с разных направлений, антенну целесообразно установить на поворотную мачту.
