ТРАНЗИСТОРНЫЙ ПРИЕМНИК «МИКРО»

В. Плотников, Б. Каплуненко Радио №7/1963 ст.29

Приемник выполнен по схеме прямого усиления 1—V—з на четырех транзисторах типа П5Д. По своим размерам (58X37X21 мм) он не более обыч­ной спичечной коробки. Общий вес его также неве­лик — всего 60 г вместе с источниками питания. Не­смотря на это, приемник обеспечивает громкоговорящий прием местной станции на расстоянии свыше 100 км.

Питание приемника производится от трех дисковых аккумуляторов, типа Д-0,06. При среднем уровне сиг­нала приемник потребляет ток около 8-10 ма (ток покоя приемника равен 3—4 ма).

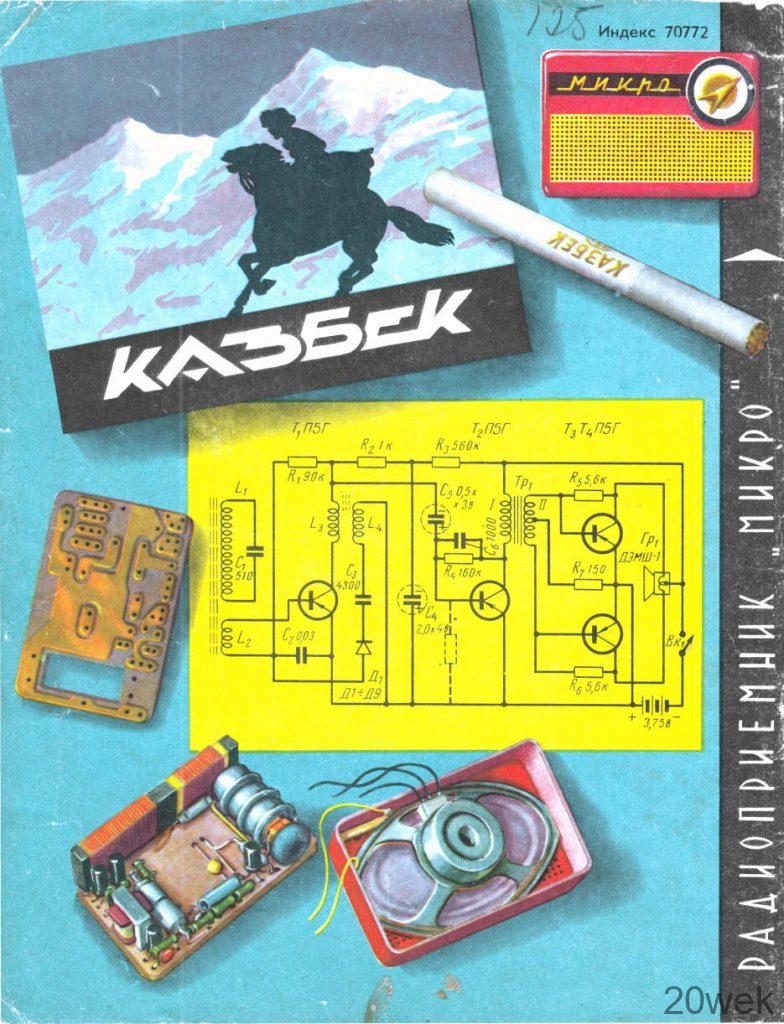

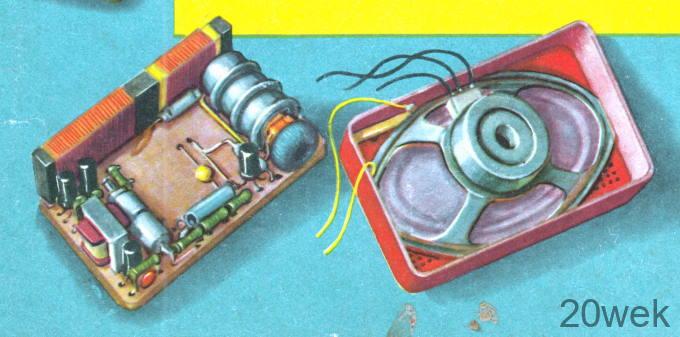

На 4-й странице обложки показаны внешний вид приемника, принципиальная схема, печатная плата, вид со стороны монтажа и передняя крышка приемника с громкоговорителем.

Схема. Входной контур приемника, образованный катушкой L1 магнитной антенны и конденсатором C1, фиксированно настроен на радиостанцию, работающую на волне 1734 м. С катушки связи L2 ситнал поступает на базу транзистора Т1. Этот транзистор используется в усилителе высокой частоты и в первом каскаде усиления низкой частоты. Нагрузкой транзистора Т1 по ВЧ служит высокочастотный трансформатор L3—L4, на­мотанный на ферритовом кольце. Со вторичной об­мотки этого трансформатора ВЧ сигнал поступает на детектор, выполненный на точечном диоде типа Д1—Д9.

Продетектированный сигнал вновь поступает на базу транзистора Т1 Нагрузкой транзистора T1 по низкой частоте является сопротивление R2. Режим работы этого транзистора по постоянному току уста­навливается при помощи сопротивления смещения R1. С сопротивления R2 усиленный НЧ сигнал через раз­делительный электролитический конденсатор С5 посту­пает на вход второго каскада усиления НЧ, собранного по трансформаторной схеме на транзисторе T2 Смещение на базу транзистора Т2 задается с помощью сопротив­ления R4. Конденсатор С6 служит для улучшения частотной характеристики усилителя НЧ и повышения стабильности его работы.

Выходной каскад приемника собран по двухтактной схеме на транзисторах Тз и Т4 работающих в классе «В». Нагрузкой выходного каскада является обмотка громкоговорителя, изготовленного на базе дифферен­циального электромагнитного капсюля ДЭМШ-1 (со­противление каждого плеча обмотки около 80 ом). Необходимое смещение на базы транзисторов выход­ного каскада задается при помощи делителя R5R6R₇. Отрицательная обратная связь, создающаяся при включении сопротивлений R5 и R₆ между базой и кол­лектором транзисторов Тз и Т4 улучшает работу вы­ходного каскада.

Фильтр C4R3 предотвращает возбуждение приемника по низкой частоте.

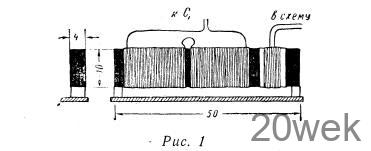

Конструкция и детали. Магнитная антенна прием­ника выполнена на плоском ферритовом стержне (Ф=1000) размерами 50X 10X4 мм. Катушка L1 состоит из 2-х секций (100+150), намотанных проводом ПЭШО- 0,12 на гильзах из тонкой бумаги (обмотка производится виток к витку в два слоя). Катушка связи L2 содержит 25 витков того же провода. Конструкция антенны по­казана на рис. 1. ВЧ трансформатор выполнен на ферритовом кольце (Ф= 1000) диаметром 10 .мм. Об­мотки L3 и L4 содержат соответственно 150 и 300 витков провода ПЭВ 0,1, равномерно распределенных по окружности ферритового кольца.

Сердечник согласующего трансформатора Тр1 собран на пермаллоевых пластинах Ш-2, толщина набора 4 мм. Обмотка I имеет 2000 витков провода ПЭ 0,05, обмотка II—2X500 витков того же провода.

Громкоговоритель выполнен на базе капсюля ДЭМШ-1. Диффузородержатель изготовляется из листо­вой латуни толщиной 0,3—0,5 мм. Диффузор выдавли­вается из промокательной бумаги и его центральная часть (до гофра) пропитывается раствором органического стекла в дихлорэтане. При невозможности изготовления давленого диффузора эллиптической формы, ему можно придать форму четырехгранной пирамиды. Однако, такой диффузор будет работать несколько хуже. От­дельные части громкоговорителя соединяются между собой при помощи клея БФ.

Монтаж приемника выполнен печатным способом на плате из фольгированного гетинакса размером 53X 33 мм толщиной 1 мм.

Печатная плата и монтажная схема приемника по­казаны на рис. 2 и 3.

Монтажная плата приемника изготовляется из фоль­гированного гетинакса толщиной 1 мм. Фольгированный гетинакс можно сделать самостоятельно. Для этого берутся лист медной фольги толщиной 0,03— 0,08 мм и гетинакса толщиной 1-1,2 мм, которые склеиваются между собой клеем БФ-2 или БФ-4. Перед нанесением клея соприкасающиеся поверхности медной фольги и гетинакса при помощи мелкой наж­дачной шкурки делаются шероховатыми и обезжири­ваются бензином или ацетоном. После обезжиривания на склеиваемые поверхности наносится тонкий слой клея, ему дают просохнуть до «отлипа», после чего на гетинакс наносится второй более толстый слой клея. Дав второму слою клея слегка подсохнуть, склеива­емые поверхности соединяют, при этом надо следить за тем, чтобы между фольгой и гетинаксом не было воздушных пузырьков. Гетинакс с наклеенной фоль­гой помещается между двумя ровными металлическими пластинами и ставится под пресс или стягивается струбцинками. Для более плотного прилегания фольги между ней и металлической пластинкой прокладывают 2 — 3 слоя плотной бумаги. Собранный таким образом пакет выдерживается сначала при комнатной темпера­туре в течение часа, а затем сушка продолжается при температуре 120-у150°С в течение 2,5—3-х часов.

На рис. 2 показан в натуральную величину чертеж монтажной платы. При помощи копировальной бумаги рисунок монтажа переносится на медную фольгу, а центры отверстий слегка накерниваются. Затем остры­ми сверлами просверливаются все отверстия в печатной плате.

Те места фольги, которые должны остаться на плате (печатные проводники), с помощью небольшой кисточки закрашиваются асфальто-битумным лаком или нитро­эмалью. (Краска должна быть не очень густой, иначе нельзя будет получить аккуратный рисунок печатного монтажа). После высыхания краски, контуры печатных проводников, если они получились недостаточно ров­ными, можно подправить при помощи острого скаль­пеля или лезвием от безопасной бритвы. Подготовленная таким образом плата подвергается травлению в водном растворе хлорного железа (FeCh) плотностью 1,3 примерно 150 г хлорного железа на 200 см³ раствора. При толщине медной фольги 0,05 мм и при све­жем растворе время травления составляет 20-30 мин. Протравленную плату промывают холодной водой, после чего с помощью ватного тампона или волосяной щетки, смоченных в ацетоне, с печатных проводников смывают краску. Для полного удаления всех растворов, применявшихся в предыдущих операциях, плату вновь промывают в холодной, а затем в горячей воде и высушивают в теплом месте в течение 1,5—2 часов.

В приемнике использованы сопротивления типа. УЛМ, конденсаторы типов КДС, КТМ, КЛС, ЭМ и ЭМИ.

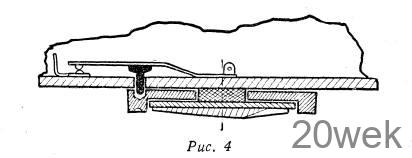

Конструкция выключателя питания показана на рис. 4.

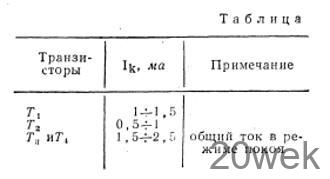

Налаживание приемника. Для облегчения налажи­вания желательно предварительно собрать схему приемника на макете. С помощью подбора сопротивле­ний R1R4R5R6R7 согласно табл. 1 устанавливаются коллекторные токи транзисторов Т1~Т4. Транзисторы, используемые в приемнике, должны иметь b=50 — 100, причем транзисторы Т₃ и Т4, работающие в выходном каскаде, надо подобрать с возможно более близкими параметрами. Настройка входного контура на волну 1734 м производится с помощью изменения числа вит­ков катушки L1, а также путем перемещения одной из секций этой катушки по ферритовому стержню. Для повышения чувствительности приемника транзистор Т1 следует брать с наиболее высоким коэффициентом уси­ления, а также следует более точно подобрать число витков ВЧ трансформатора (Lз, L4). При возбуждении приемника надо уменьшить число витков катушки связи L2 и попробовать поменять местами концы ка­тушки L3. После отладки схемы на макете все детали переносятся на печатную плату.

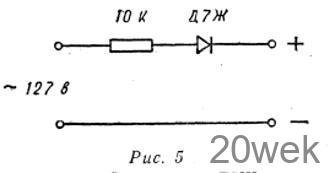

Зарядное устройство. Для зарядки аккумуляторов от сети переменно­го тока используется зарядное уст­ройство, собран­ное по схеме однополуперйод­ного выпрямле­ния (рис. 5).

В качестве вы­прямляющего элемента используется германиевый диод типа Д7Ж, а для обеспечения необходимой величины зарядного тока (для аккумуляторов типа Д-0,06 он равен 6 ма) служит гася­щее сопротивление R1. При зарядке от сети напряже­нием 127 в сопротивление R1 берут величиной 10 ком, а при 220 в R1=18 ком. Для предотвращения чрезмер­ного перегрева сопротивления R1 оно должно быть рассчитано на мощность рассеивания не менее 2 вт.

Время заряда аккумуляторов составляет 15 часов. Увеличивать время заряда, а также разряжать акку­муляторы до напряжения ниже одного вольта (на каж­дый аккумулятор) не рекомендуется, так как это может привести к преждевременной их порче.
