Радиоприемник на 144—146Мгц и 28—29,7 Mгц
В. Сергиевский, Радио №4/1963 ст.19
Отот супергетеродинный приемник работает в двух любительских диапазонах 144—146 Мгц и 28— 29,7 Мгц. Приемник рассчитан на питание от отдельного выпрямителя (анодное напряжение 200 в и накал 6,3 в) или от аккумуляторов и анодных батарей.
Чувствительность приемника в диапазоне 144—146 Мгц равна 2—3 мкв, в диапазоне 28—29,7 Мгц — 3—4 мкв. Промежуточная частота — 6,5 Мгц.

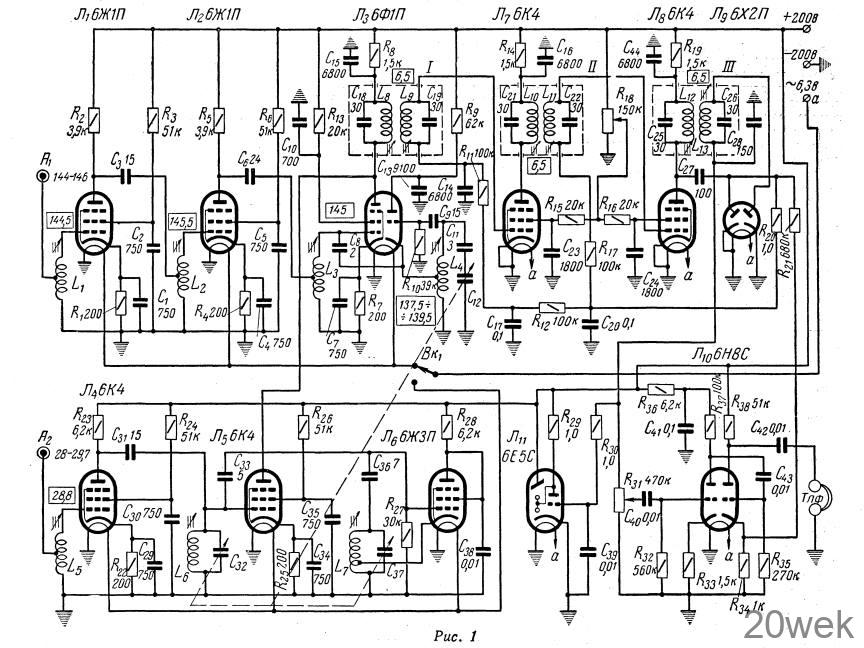

Принципиальная схема приемника приведена на рис. 1. В диапазоне 144—146 Мгц усилитель ВЧ выполнен на двух лампах Л1 и Л2. Смеситель собран на левой половине лампы Лз, гетеродин — на правой.
Для повышения стабильности работы гетеродина его контур L4C11C12 настраивается на более низкую частоту, чем частота принимаемого сигнала; он настраивается в пределах полосы 137,5—139,5 Мгц.
В диапазоне 28—29,7 Мгц усилитель ВЧ — однокаскадный, собран на лампе Л4; смеситель — на лампе Л5; гетеродин выполнен на лампе Л6, включенной по схеме триода. Настройка контуров производится одним строенным блоком конденсаторов С12С32С37.
Нагрузкой в анодных цепях ламп смесителей обоих диапазонов является общий контур ПЧ. Переход с одного диапазона на другой осуществляется обычным тумблером, которым переключают накал ламп Л1, Л2, Лз (144—146 Мгц) и Л4, Л5, Л6 (28—29,7 Мгц).
Приемник имеет два каскада усилителя ПЧ.
Чувствительность приемника можно менять в некоторых пределах при помощи переменного сопротивления R18. Каскад детектора и АРУ выполнены на двойном диоде Л9. Усилитель НЧ — обычный, собран на двойном триоде Л10, В приемнике есть оптический индикатор настройки.

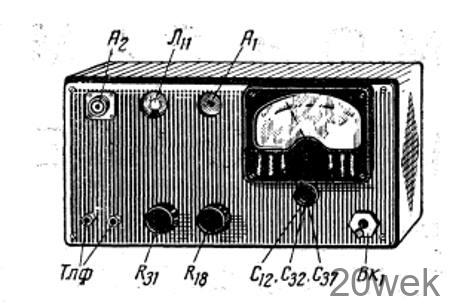

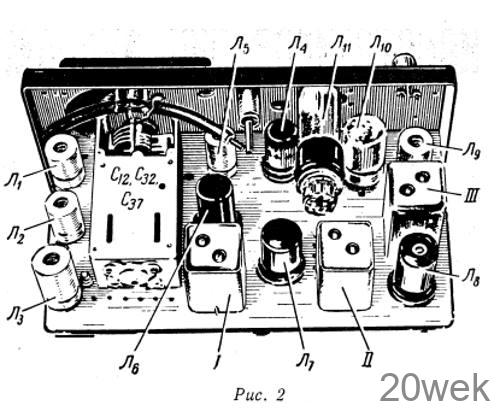

Монтаж приемника показан на рис. 2. Вид на переднюю панель приемника показан в заголовке статьи.

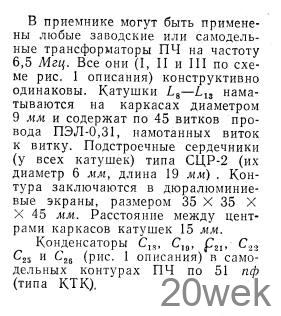

Контуры промежуточной частоты можно использовать любые двухконтурные, настроенные на частоту 6,5 Мгц; данные контурных катушек приведены в таблице.
Катушки L1, L2, L3 и L4 намотаны на фарфоровых каркасах диаметром 9 мм посеребренным проводом диаметром 0,8мм. Катушки L5, L6, L1 намотаны на ребристых каркасах диаметром 16 мм от приемников „Балтика” или „Мир” проводом ПЭВ 0,64. В приемнике использован строенный переменный конденсатор, каждая его секция С12, С32, С37 имеет емкость 2 —15 пкф.
