Транзисторный УКВ конвертер на 144-146 МГц

Э. Кувалдин, Радио №1/1965, ст.18

Конвертер может быть применен с любым приемником, имеющим диапазон от 4 до 6 Мгц и позволяет вести прием как телефонных, так и телеграфных станций. Коэффициент шума конвертера не хуже 12. Пита­ние производится от аккумулятора или батарей напряжением 6 в. Пот­ребляемый ток около 30 ма.

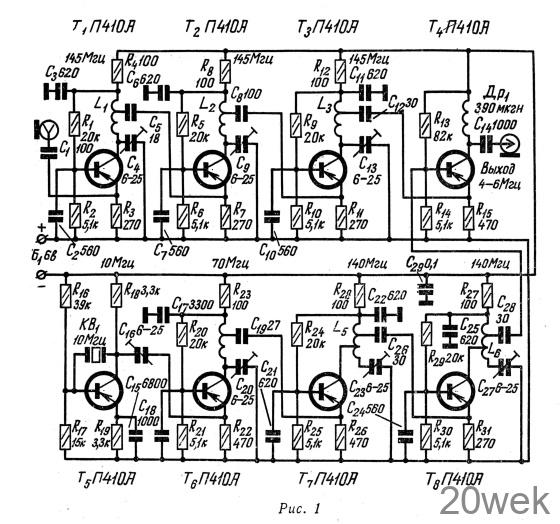

Схема. Конвертер (рис. 1) состоит из трехкаскадного усилителя ВЧ и преобразователя с четырехкаскад­ным гетеродином. Все три каскада усилителя ВЧ одинаковы и собраны по схеме с общей базой на транзисто­рах П410А (Т1, Т2, Тз). Вместо них можно применить транзисторы П411, П411А. Режим усилительных кас­кадов подбирается изменением соп­ротивлений R1 R5 R9 так, чтобы ток коллекторов транзисторов T1 T2 Т3 составлял бы 1 — 2 ма. Сигнал от антенны подается через конденсатор C1 непосредственно на эмиттер тран­зистора Т1. База этого транзистора заземлена через конденсатор C2. Входное сопротивление каскада не­сколько ниже волнового сопротив­ления кабеля, но рассогласование, получаемое при этом, незначительно, и поэтому входной контур отсут­ствует. В цепь коллектора T1 включен контур L1 С4, настраивае­мый подстроечным конденсатором С4 на среднюю частоту диапазона (145 Мгц). Связь первого каскада усилителя ВЧ со следующим — ав­тотрансформаторная. Второй и тре­тий каскады усилителя ВЧ аналогичны первому. Каждый каскад дает усиление, равное 4—5. Для устра­нения самовозбуждения в коллек­торные цепи транзисторов Т1, Т2, Т3 включены развязывающие цепи R4 С3, R8С6, R12 С11.

Усиленное напряжение ВЧ посту­пает на преобразователь, собранный на транзисторе П410А(Т4). В цепь базы T4 через конденсатор С28 по­дается напряжение гетеродина. В цепь коллектора этого транзистора включен дроссель Др1 для того, чтобы преобразовательный каскад работал равномерно в пределах всего диа­пазона. С коллектора Т4 напряже­ние ПЧ через конденсатор С14 и коаксиальный кабель подается на вход КВ приемника, имеющего диа­пазон 4—6 Mгц.

Частота гетеродинного генератора, собранного на транзисторе П410А (T5), стабилизирована кварцем KB1, включенным по бесконтурной схе­ме. В следующем каскаде на тран­зисторе П410А (Т₆) производится умножение частоты гетеродинного генератора в семь раз. Напряжение частотой 70 Мгц с выхода умножи­теля подается на вход каскада, собранного на транзисторе П410А (T7). Здесь оно удваивается. Напря­жение частотой 140 Мгц, получен­ное в результате удвоения, усили­вается каскадом на транзисторе П410А (Т8). Этот каскад необходим для того, чтобы получить напря­жение, необходимое для работы пре­образовательного каскада в линей­ном режиме при минимальных пе­рекрестных искажениях.

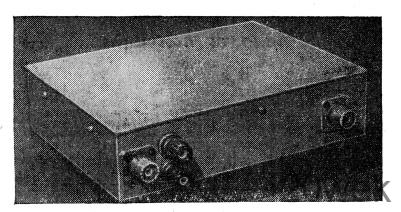

Конструкция. Конвертер собран на латунном шасси размером X 150 X 50 мм, состоящем одинаковых отсеков. Сверху закрывается дюралюминиевой кой. Каждый каскад собран дельной гетинаксовой плате 53 х 74 мм. Плата крепится ко дну шасси двумя винтами М2,6. В стенках отсеков шасси сделаны от­верстия, через которые пропущены переходные конденсаторы и провода питания. Отверстия нужно де­лать так, чтобы длина соединитель­ных проводников была минимальной. В крышке шасси против шлицов под­строечных конденсаторов также сде­ланы отверстия, что позволяет на­страивать контуры, не открывая шас­си. Монтаж должен быть выполнен компактно, короткими соединитель­ными проводниками и выводами де­талей.

Катушки L1 L2 L3 конвертера со­держат по 2 витка голого медного провода диаметром 1,2—1,5 мм, на­мотанных без каркаса с шагом 1,5 мм. Внутренний диаметр катушки 12 мм. Положение отвода (примерно от 1 ви­тка) подбирается при настройке. Ка­тушки L4 L5 L6 намотаны на кар­касах катушек телевизора КВН-49 голым медным проводом диаметром 0,6 мм и содержат: L4 — 10 витков с отводом от 1 витка, а L5 и L6 — по 5 витков, с отводами от 0,5 и 2 витков. Дроссель Др1— любого типа индуктивностью около 400 мкгн.

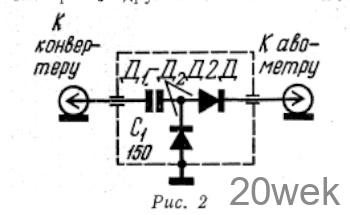

Налаживание. Для налаживания необходимо иметь УКВ сигнал — генератор, в диапазоне которого имеются частоты 70, 140 и 145 Мгц, авометр и высокочастотный лампо­вый вольтметр. Если последнего не имеется, то можно сделать высоко­частотную головку к авометру по схеме рис. 2. Налаживание начинают с провер­ки работы гетеродинного генератора. Для этого высокочастотный лампо­вый вольтметр или ВЧ головку авометра подключают к коллектору транзистора T5 и измеряют ВЧ нап­ряжение. Если его нет или же оно меньше 1 в, то нужно заменить тран­зистор Т5 другим с большим В. Затем изменением сопротивлений де­лителя в цепи базы транзисторов Т6, Т7 и T8 устанавливают токи кол­лекторов 1—2 ма. Можно вместо то­ка измерять падение напряжения в цепи эмиттера. После этого на эмит­тер транзистора Т6 подают сигналы от ГСС с частотой 70 Мгц и напряже­нием 20—100 мв. К отводу контура в цепи коллектора Т6 подключают высокочастотный ламповый вольт­метр или ВЧ головку авометра и настраивают контур на 70 Мгц по максимальному показанию прибора. Затем ГСС отключают и подключают кварцевый генератор на транзисто­ре Т5. Изменяя емкость конденса­тора С16 добиваются максимального показания вольтметра. После этого устанавливают на ГСС частоту 140 Мгц и подключают его к эмиттеру транзистора Т₇. Напряжение сиг­нала ГСС должно быть равно 20— 100 мв. Вольтметр подключают вна­чале к отводу от контура L₅С23, затем к отводу от контура L6С27 и настраивают эти контура на часто­ту 140 Мгц по максимальному по­казанию вольтметра.

Для настройки усилителя ВЧ при­соединяют вольтметр к эмиттеру транзистора T4, а ГСС поочередно к эмиттерам транзисторов Т3, Т2 и T1. Изменяя емкость конденсаторов С13, С9, С4 и положение отводов от кату­шек L3 ,L2, L1 настраивают усили­тель ВЧ на частоту 145 Мгц по мак­симальному показанию вольтметра. При этом, если усилитель начнет возбуждаться (что легко обнаружить по показанию вольтметра при отк­люченном генераторе), то нужно не­сколько расстроить контур L₂С9 до срыва колебаний. После этого подключают конвертер к приемни­ку, и проверяют его работу. Опи­санный конвертер использовался в соревнованиях «Полевой день», а также во втором очном первенстве СССР по УКВ и показал хорошие результаты.
