ДИАПАЗОННАЯ ПРИСТАВКА С ОДНИМ КВАРЦЕМ

А. Маслов, Радио №11/1964, ст.23

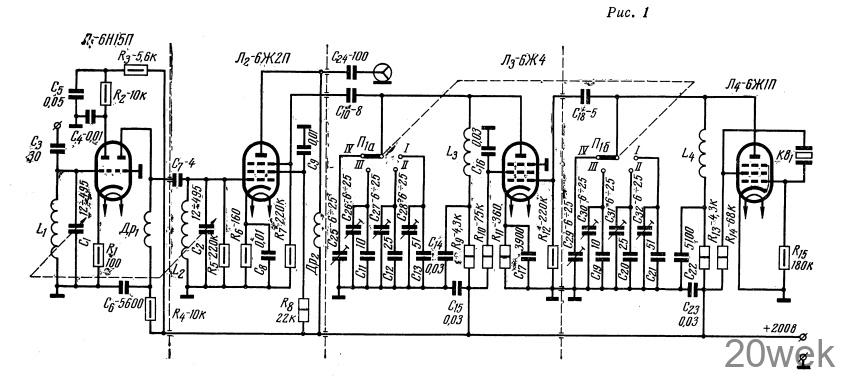

Приставка предназначена для приема любительских радиостанций, работающих телефоном в диапазо­нах 20, 14 и 10 м. Ее можно присоединить к любому радиовещательному приемнику, имеющему КВ диапа­зон от 4 до 8 Мгц. Принципиальная схема приставки представлена на рис. 1. Первый каскад приставки— усилитель ВЧ собран на левом (по схеме) триоде лампы 6Н15П (Л1). Следующий каскад по схеме с заземленной сеткой на правом триоде Л1 служит буферным. В преобразовательном каскаде использована лампа 6Ж2П (Л2). Напряжение гетеродина подается на защитную сетку этой лампы. Входной кон­тур L1С1 и контур L₂ С₂ в цепи управляющей сетки сме­сителя перестраиваются в диапазоне 10—30 Мгц при помощи блока конденсаторов переменной емкости С1С₂

Гетеродин приставки — двухкаскадный. Он состоит из кварцевого генератора на лампе 6Ж1П (Л₄) и усилителя напряжения гармоник кварца на лампе 6Ж4 (Л₃). Кварц Кв1 на частоту 4 Мгц включен между управляю­щей и экранирующей сетками лампы Л₄. Напряжение с частотой гармоник кварца выделяется резонансным контуром, состоящим из катушки L₄ и конденсаторов С19—С 21 С₂₉—С₃₂ (в зависимости от положения пере­ключателя П1б) и через конденсатор С₁₈ поступает на управляющую сетку усилителя напряжения на лампе 6Ж4 (Л₃). С резонансного контура L₄ С11—С₁₃ C25— С₂₈ в анодной цепи этой лампы через конденсатор С₁₀ усиленное напряжение подается на защитную сетку лампы преобразователя. С анода этой лампы напряже­ние ПЧ, которое изменяется по каждому диапазону приставки от 4 до 8 Мгц, подводится к гнездам «антен­на—земля» широковещательного приемника.

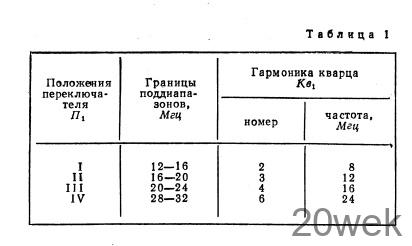

При промежуточной частоте, меняющейся от f_KB до 2f_Ke (4—8 Мгц) на всех любительских диапазонах радио­станции будут приняты по прямому каналу приема fnp=fгет+fпч- Границы поддиапазонов и гармоники кварца используемые на каждом поддиапазоне, указаны в табл. 1.,

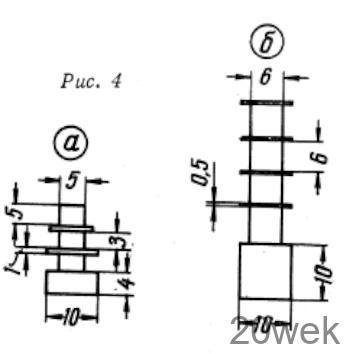

Приставка смонтирована на шасси из дюралюминия толщиной 2 мм. Чертеж шасси с указанием размеров приведен на рис. 2. Расположение деталей в подвале шасси показано на рис. 3. Данные катушек и дросселей приставки сведены в табл. 2.

Налаживание приставки заключается в настройке контуров в анодных цепях ламп Л3 и Л4 на частоты гар­моник кварца, подборе напряжения гетеродина на защитной сетке лам­пы Л₂ и подстрой­ке контуров L₁ C1 и L₂C₂ на одну и ту же частоту. Вы­ходное напряже­ние гетеродина должно быть в пре­делах 4—5 в. Если оно больше указанного, параллельно конденсаторам контура соответствующего поддиапазона включают сопротивление, величину которого подбирают опытным путем. Подстройку контуров L1C1 и L₂C2 достаточно произвести в каком-либо одном положении блока кон­денсаторов переменной емкости.

При работе с приставкой основная настройка произ­водится ручкой настройки приемника, к которому под­ключена приставка. Блок конденсаторов переменной емкости C1 С₂ устанавливают ориентировочно на нуж­ный участок поддиапазона и затем подстраивают по максимальной слышимости станции.

Если прием будет сопровождаться помехами, следует экранировать приемник, к которому подключена при­ставка (в особенности входные цепи) и на входе приставки установить перестраиваемую фильтр-пробку
