РАДИОПРИЕМНИК-СЛУХОВОЙ АППАРАТ

Б. Старченко, Радио №7/1965, ст. 28

Радиоприемник — слуховой ап­парат предназначен для прие­ма одной станции централь­ного радиовещания, работающей в диапазоне средних волн (200—600 м), и компенсации малых и средних потерь слуха по воздушной прово­димости.

Он монтируется в самодельном футляре, по форме напоминающем медальон. Вес всего устройства не превышает 100 г. Питается прием- ник-слуховой аппарат от одного элемента типа 1,3 ФМЦ-0,25. Рас­ход тока составляет не более 2,5— 3 ма, что обеспечивает непрерывную работу устройства (при использо­вании до 5 ч в сутки) в течение ме­сяца.

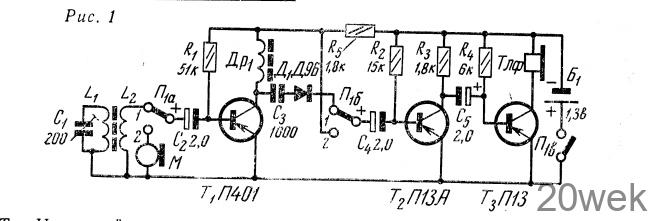

Как видно из рис. 1 приемник собран по схеме прямого усиления на трех транзисторах и одном гер­маниевом диоде. Входной контур L₁C_x может с помощью подстроеч­ного конденсатора, изготовленного на базе КТК емкостью 25—150 пф, настраиваться на одну из станций средневолнового диапазона. Каскад, собранный на транзисторе Т1, при использовании устройства в ка­честве радиоприемника, является апериодическим усилителем ВЧ, а при пользовании им как слуховым аппаратом — предварительным уси­лителем НЧ. Соответственно на­грузками первого каскада являются высокочастотный дроссель Др₁ и со­противление R₅.

Высокочастотный сигнал, снимае­мый с дросселя Др₁ детектируется диодом и через конденсатор свя­зи С₄ подается на базу транзистора Т₂. Нагрузкой выходного каскада, собранного на транзисторе Т₃, яв­ляется обмотка телефона типа ВМ-1 (ВТМ-1). Для пользования устрой­ством как слуховым аппаратом, пе­реключатель П₁ устанавливают в по­ложение 2. При этом НЧ сигнал, усиленный первым каскадом, сни­мается с сопротивления R₅ и через конденсатор С₄ подается на базу транзистора Т₂.

В магнитной антенне применен ферритовый стержень марки Ф-600 диаметром 8 мм и длиной 50 мм. Катушка L₁. содержит 130 витков провода ЛЭШО 7×0,07, намотанных виток к витку в два слоя. Катушка связи L₂, намотанная на подвижном каркасе, состоит из 20 витков того же провода. Обмотка дросселя Др₁ раз­мещается равномерно на ферритовом кольце Ф-2000 с внешним диаметром 7 мм и имеет 100 витков провода ПЭЛШО-0,1.

Конденсаторы С₂, С₄ и С₅— элект­ролитические, типа ЭМИ или фирмы «Тесла». Все сопротивления типа УЛМ. В качестве микрофона исполь­зован малогабаритный электромаг­нитный микрофон, применяемый в слуховых аппаратах (СО-1, «582» и др.).

Коммутация рода работы произ­водится с помощью переключателя на три положения (одно из положе­ний используется для включения источника питания), собранного из трех контактных групп от любого малогабаритного электромагнит­ного реле (РКН, РКМ, РЭС и др.).

Монтаж всего устройства выпол­нен печатным способом на плате из фольгированного гетинакса раз­мерами 60x50X1,5 мм. На изоли­рованной стороне платы устанавли­ваются транзисторы T1, Т₂, T₃, диод Д₁, микрофон и подстроечный конденсатор С₁. Магнитная антенна расположена с обратной стороны, где произведены монтажные сое­динения. Переключатель П₁ укреп­лен на одном из торцов платы, ис­точник питания установлен в вырезе платы и удерживается в нем кон­тактными пружинами.

Корпус устройства изготовлен из органического стекла толщиной 1 — 1,5 мм состоит из двух половин. В одной из половин корпуса против подвижной мембраны микрофона вы­сверливается сквозное отверстие диа­метром 5 мм. Монтажная плата ус­танавливается в другой половине корпуса. В торцевой части корпуса делается прямоугольный вырез для рычага переключателя рода работы.

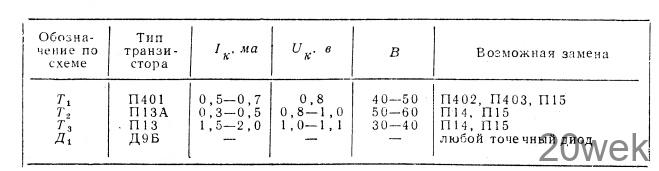

Налаживание устройства сводится к подбору режимов транзисторов, приведенных в таблице

Практика пользования описан­ным устройством в течение четырех месяцев показала, что радиоприем­ник обеспечивает прием с достаточ­ной громкостью одной из станций, удаленной от места приема до 100 км, а слуховой аппарат позволяет восполнять значительные потери слуха
