АНТЕННЫЕ УСИЛИТЕЛИ С ЭЛЕКТРОННОЙ НАСТРОЙКОЙ

Радио №7/1965, ст. 26

Антенный усилитель, установлен­ный непосредственно на ан­тенне, улучшает качество при­ема. Однако такая установка не­удобна, так как при расположении резонансного антенного усилителя на антенной мачте или на чердаке осуществить его дистанционную на­стройку из комнаты очень трудно. Широкополосные усилители в диа­пазонах до 230 Мгц применять не­выгодно, так как при использова­нии таких усилителей очень возмож­но возникновение помех от перекре­стной модуляции телевизионного сигнала другими передатчиками. В диапазонах выше 300 Мгц широкопо­лосные усилители вообще неприме­нимы.

Электронная настройка с помощью диодов дает нам возможность дистан­ционно настраивать большие уста­новки, содержащие в своем составе до пяти антенных усилителей, на входе которых установлены резонанс­ные контуры. Схемы этих усилите- лей, предназначенных для работы в различных диапазонах частот, имеют в своей основе схему широкополос­ного антенного усилителя. Коэф­фициент усиления по мощности этого усилителя в диапазоне частот 20— 220 Мгц составляет около 16 дб. Но, как уже было сказано ранее, применение такого широкополосного усилителя нежелательно ввиду опас­ности возникновения в нем перекре­стной модуляции. Чтобы предотвра­тить это, к входу усилителя подклю­чается резонансный контур, настраи­ваемый на нужную частоту путем изменения емкости диода ВА121.

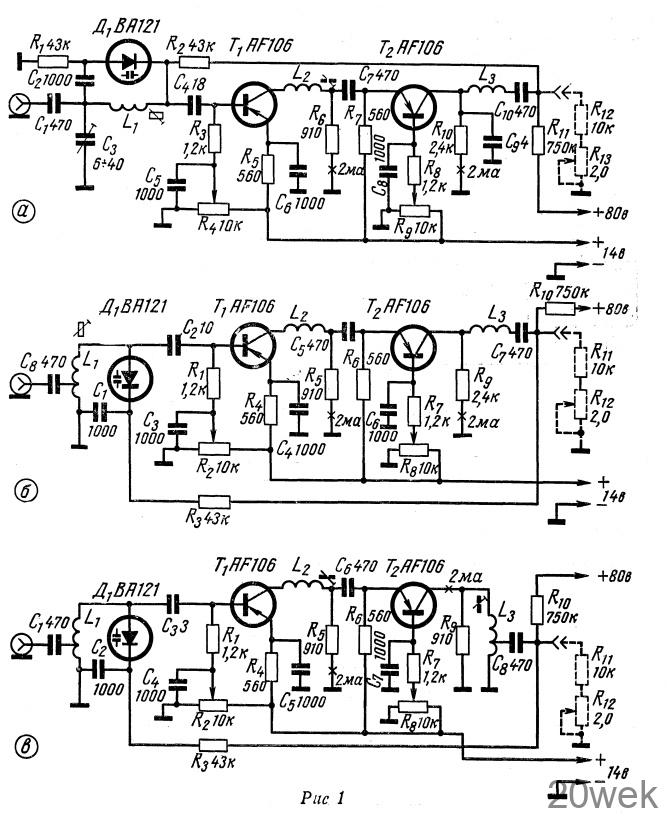

На рис. 1,а изображена схема ан­тенного усилителя, предназначен­ного для работы в диапазоне 47— 68 Мгц (1 и 2 телевизионные каналы СССР. Ред.). Входной резонансный контур состоит из катушки L1 и диода ВА121 (Д1). Конденсатор С2 установлен для того, чтобы цепь пи­тания диода Д1 постоянным током не замыкалась накоротко через катуш­ку L1. Постоянное напряжение, ко­торое служит для изменения емкости диода Д1, подводится к нему через два одинаковых по величине развя­зывающих сопротивления R1 и R2. Это напряжение снимается с дели­теля R11R12R13- Напряжение на диоде Д1 почти не зависит от сопро­тивления R12, величина которого мала по сравнению с другими сопро­тивлениями делителя. Это сопротив­ление служит в качестве развязываю­щего. На делитель подается напря­жение 80 в от выпрямителя. Потен­циометр R13 и сопротивление R12 обозначены на схеме рис. 1,а пун­ктиром в знак того, что эти детали не смонтированы в антенном усили­теле, а находятся в комнате около телевизора и связаны с усилителем соединительными проводниками.

АНТЕННЫЕ УСИЛИТЕЛИ С ЭЛЕКТРОННОЙ НАСТРОЙКОЙ

Путем изменения емкости под­строечного конденсатора С3 осуще­ствляется согласование антенны с входным контуром L1Д1. Это нельзя сделать обычным способом — при помощи отвода от катушки L1, так как в этом случае сузится диапазон перестройки контура L1Д1

П-контур между транзисторами T1 и Т2 рассчитан на граничную ча­стоту около 80 Мгц, чтобы коэффи­циент усиления усилителя в преде­лах рабочего диапазона мало менял­ся. Коэффициент усиления по мощ­ности этого усилителя в диапазоне от 48 до 66 Мгц выше 20 дб. На рис. 1,6 изображена схема уси­лителя для диапазона частот 87— 104 Мгц (4 и 5 телевизионные кана­лы СССР. Ред.). Она отличается от схемы рис. 1,а только данными катушек и тем, что согласование ан­тенны и входного контура осуще­ствляется при помощи отвода от ка­тушки L1. Граничная частота П-контура — порядка 120 Мгц. Коэф­фициент усиления по мощности дан­ного усилителя в указанном выше диапазоне выше 20 дб.

Для работы в диапазоне 175—223 Мгц (6—12 телевизионные каналы СССР. Ред.) предназначен усили­тель, схема которого изображена на рис. 1, в. Эта схема также мало от­личается от предыдущих, но гранич­ная частота П — контура между транзисторами Т1 и Т2 составляет примерно 250 Мгц. В коллекторную цепь транзистора Т2 включен широ­кополосный резонансный контур, который состоит из катушки L1 и выходной емкости транзистора. Этот контур шунтирован сопротивлением R9 , что бы расширить его полосу пропускания до необходимых пределов. Согласование контура с входом те­левизора достигается при помощи отвода от катушки L3. Усиление по мощности, которое дает этот усили­тель в диапазоне 175—230 Мгц, лежит в пределах 20 ±3 дб.

АНТЕННЫЕ УСИЛИТЕЛИ С ЭЛЕКТРОННОЙ НАСТРОЙКОЙ

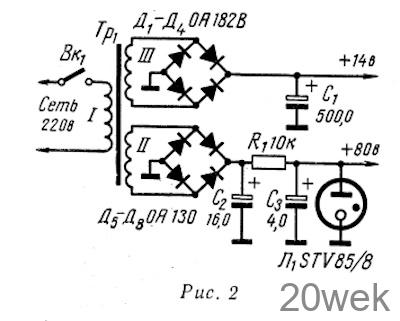

Для питания всех описанных выше усилителей применяется выпрями­тель на два напряжения (рис. 2). Напряжением 14 в питаются тран­зисторы усилителей, а напряжение 80 в служит для осуществления элек­тронной настройки.

АНТЕННЫЕ УСИЛИТЕЛИ С ЭЛЕКТРОННОЙ НАСТРОЙКОЙ

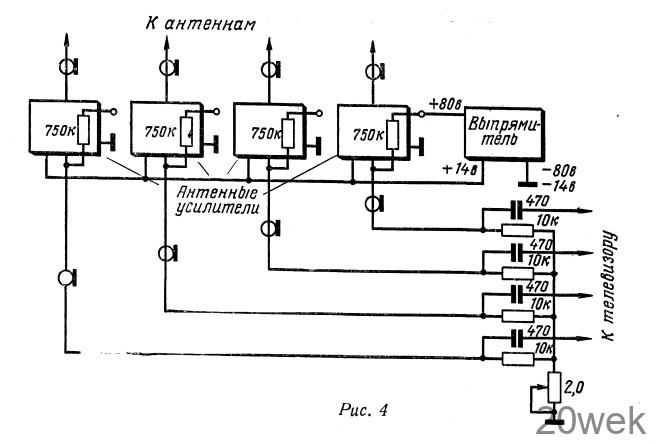

На рис. 3 пока­зано, как соединяются между собой антенный усилитель, выпрямитель, телевизор и органы электронной на­стройки усилителя. Проводник от точки соединения конденсатора 470 ч-1000 пф и сопротивления 10 ком подключается во всех усилителях к выходному гнезду, к которому при­соединено сопротивление 750 ком. В том случае, когда ведется прием не­скольких телецентров на различные антенны, к каждой из них можно под­ключить отдельный антенный усили­тель (рис.4). Настройка всех усилите­лей будет производиться одним и тем же потенциометром. Этот потенцио­метр подключается к сопротивлению делителя 750 ком только какого- либо одного усилителя. Снимаемое с этого делителя напряжение поступает через соединительные кабели усилитель — телевизор на все ос­тальные усилители.

АНТЕННЫЕ УСИЛИТЕЛИ С ЭЛЕКТРОННОЙ НАСТРОЙКОЙ

Катушки усилителей наматывают­ся на каркасах диаметром 5 мм. Их намоточные данные приводятся в таблице. Трансформатор Тр1 (рис. 2) наматывается на сердечнике сечением 1,8 см2. Обмотка I этого трансформатора содержит 5000 вит­ков провода ПЭЛ 0,09, обмотка II — 2800 витков ПЭЛ 0,08 и обмотка III—300 витков ПЭЛ 0,18.
