КОМНАТНАЯ ТЕЛЕВИЗИОННАЯ АНТЕННА

К. Харченко, Б. Шнитман, Радио №7/1965, ст. 25

В зоне радиусом 15—20 км вокруг телецентра вполне воз­можен прием на комнатные антенны. Однако наличие в комнате такой антенны (при существующих конструкциях их) нередко бывает нежелательным, так как портит вид комнаты, и поэтому приходится поль­зоваться относительно более сложной и дорогостоящей наружной антен­ной, подверженной к тому же, раз­личным климатическим воздейст­виям. Описываемые в статье ва­рианты комнатных антенн весьма просты по устройству и могут быть выполнены так, что они будут не­заметны для окружающих.

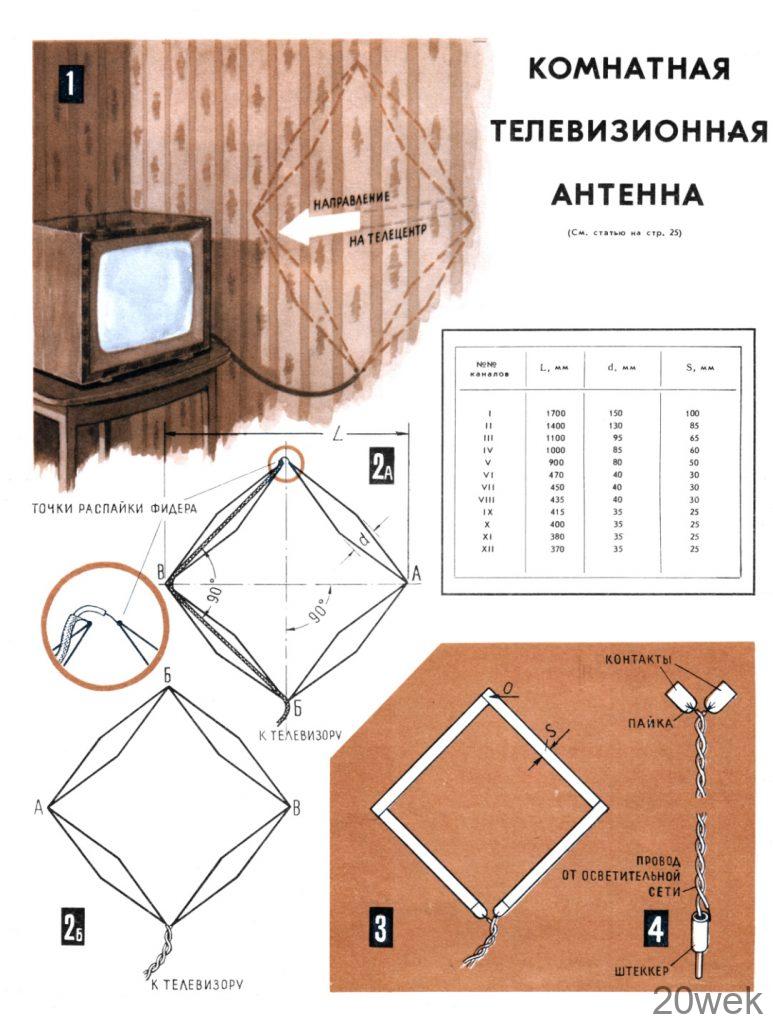

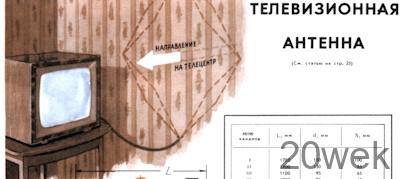

Антенна укрепляется на стене под обоями вблизи от того места, где установлен телевизор (рис. 1 на первой странице вкладки). Не­обходимо, чтобы плоскость стены, на которой предполагается разместить антенну, была перпендикулярна на­правлению на телецентр (допустимы отклонения порядка ± 20—25°). Изготовляется антенна из медной изолированной проволоки диаметром (без изоляции) 1—2 мм. Предвари­тельно на стене делают разметку согласно рис. 2,а, выбрав в таблице размеры, соответствующие нужному телевизионному каналу, и по углам квадрата вбивают небольшие гвоз­ди. Затем, пользуясь этими гвоздя­ми, как опорными точками, натяги­вают на них проволоку, образующую полотно антенны. Проводники по­лотна антенны в углах А, Б к В квадрата следует спаять или соеди­нить перемычками.

КОМНАТНАЯ ТЕЛЕВИЗИОННАЯ АНТЕННА

Для фидера используется отрезок кабеля РК-1 со снятой наружной полихлорвиниловой оболочкой. Его прокладывают и закрепляют так, как показано на рис. 2,а. Способ присоединения фидера к точкам пи­тания антенны показан на этом же рисунке. В углу Б квадрата экра­нирующую оплетку фидера следует спаять с проводниками полотна ан­тенны. Чтобы поверхность стены была ровной после оклейки обоями, кабель фидера укладывают в жело­бок.

При отсутствии кабеля РК-1 фи­дер можно сделать из отрезка обыч­ного осветительного шнура (что дает несколько’ худшие результаты). В этом случае антенна будет иметь вид, показанный на рис. 2,6. Длина фи­дера из осветительного шнура не­велика (60—70 см) и поэтому потери в нем малы.

Антенну можно выполнить также из металлической ленты (например, конденсаторной фольги). Такая ан­тенна показана на рис. 3. Если для полотна антенны применена алю­миниевая лента, к которой нельзя припаять фидер, то к концам про­водов фидера нужно припаять — мед­ные или латунные пластины (рис. 4), (которые накладывают на концы лен­ты полотна антенны и прочно при­крепляют к ним. Антенна, выполнен­ная по рис. 2,а, была установлена в квартире, находящейся на первом этаже дома, расположенного в 20 км от Московского телецентра, и поз­волила осуществить прием телепере­дач с вполне удовлетворительным качеством изображения.
