ПРИЕМНИК НА ТРЕХ ТРАНЗИСТОРАХ

В. Ступеньков, Радио №5/1964, ст.46

Радиоприемник предназначен для приема одной станции на фиксирован­ной волне 1141 м. Он монтируется в оправе облегченных солнечных оч­ков и имеет вес около 30 г.

Питается приемник от одного ак­кумулятора типа Д-0,06 напряже­нием 1,25 в и потребляет ток 3 ма. Заряженного аккумулятора достаточно на 12 ч непрерывной работы приемника.

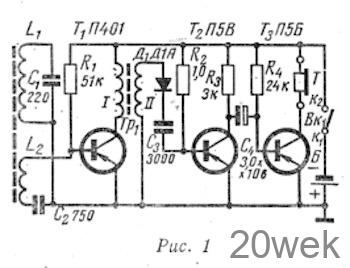

Как видно из рис. 1, приемник соб­ран по схеме прямого усиления на трех транзисторах и одном германие­вом диоде. Входной контур L1C1 на­строен на одну фиксированную ча­стоту. Усилитель ВЧ выполнен по схеме апериодического усиления на транзисторе Т1 типа П401. Нагруз­кой каскада служит высокочастот­ный трансформатор Tp1. Сигнал, снимаемый со вторичной обмотки трансформатора, детектируется диод­ным детектором Д1 и через конден­сатор связи Сз подается на базу транзистора Т2 — П5В первого кас­када усилителя НЧ. Выходной кас­кад усилителя НЧ собран на тран­зисторе Тз—П5Б. Его нагрузкой служит обмотка телефона типа ВТМ-1.

В приемнике применен квадратный ферритовый стержень Ф-600 раз­мером 4×4 мм и длиной 90 мм. Он изготовляется из круглого феррито­вого стержня диаметром 8 мм пу­тем обработки на среднезернистом наждачном камне. Катушка вход­ного контура L1 содержит 240 вит­ков провода ЛЭШО 10×0,07, намо­танных виток к витку. Катушка свя­зи L2 намотана сверху катушки на манжете и имеет 24 витка про­вода ПЭЛ-0,2. Трансформатор Tp1 намотан на ферритовом кольце Ф-600 с внешним диаметром 8—10 мм. Его первичная обмотка содержит 80 вит­ков, а вторичная — 240 витков про­вода ПЭЛШО —0,1.

Конденсаторы С1С₂ — типа КСО, КТ К или КДС, Сз — типа КДС, С₄ — электролитический типа ЭМИ или фирмы «Тесла». Диод Д₁— типа Д1А или группы Д9. Сопротивления R1R₄ — типа УЛМ.

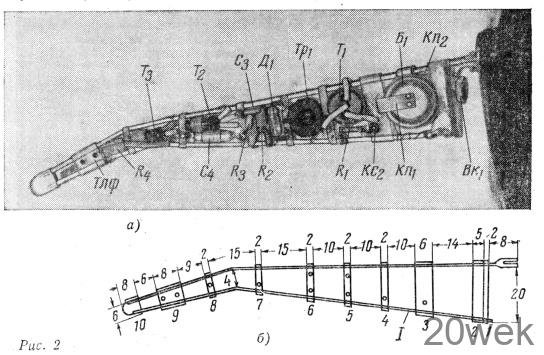

В приемнике применен электро­магнитный телефон типа ВТМ-1 от слухового аппарата «Кристалл». Общий вид и конструкция очков хорошо видны на рис. 2 и 3. Метал­лическая основа оправы очков ис­пользуется в качестве плюсовой шины. К ней в правой заушине (рис. 2, 6) с помощью 10 стоек (1 —10) из органического стекла крепится ми­нусовая шина I. Стойки 3—8 имеют 8 монтажных штырьков для крепле­ния деталей приемника (на рисунке показаны точками). Штырьки изго­товлены из медного провода диамет­ром 0,5 мм.

В левой заушине (см. рис. 3) с помощью четырех стоек (1—4) кре­пится шина II, которая служит на­ружной антенной приемника. Шины изготовлены из медного провода диа­метром 0,8—1,0 мм.

Выключатель Вк_г представляет собой винт М2 с головкой. При за­вертывании винта происходит замы­кание контактов K1 и К₂ (рис. 1)

Аккумулятор устанавливается в специальное гнездо и удерживается в нем контактными пружинами Kn1 Kn2 (рис. 2, а).

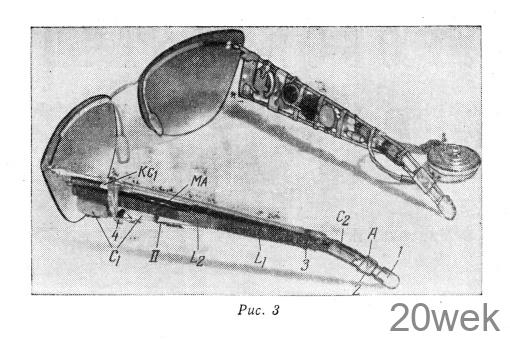

Для защиты монтажа приемника от внешних воздействий применены чехлы из полиэтиленовой пленки. Соединение швов выполнено с по­мощью сварки на пламени спирто­вой горелки. Чехлы могут быть ок­рашены в любой цвет. Монтаж приемника показан на рис. 3. В левой заушине очков размещен антенный контур, состоящий из ферритового стержня с катушками L1 и L₂ и конденсаторов С1 и С₂. В правой заушине смонтированы усилители ВЧ и НЧ, детектор, ис­точник питания и гнезда для вклю­чения телефона.

Для соединения катушки связи с базой транзистора T1 используется литцендрат, приклеенный к стеклахм очков с внутренней стороны.

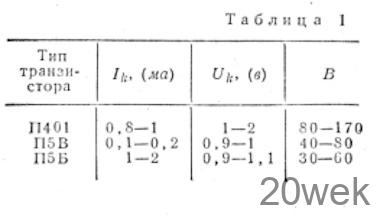

Налаживание приемника заклю­чается в подборе и установке режима транзисторов. Режимы и коэффици­енты усиления В транзисторов при­емника приведены в таблице 1.

Указанные на схеме приемника транзисторы можно заменить сле­дующими: П401 — на П402, П403, П19; П5Б и П5В — на Г15 с любой буквой или П19. При замене необхо­димо подобрать сопротивления сме­щения R1, R2 и R₄ так, чтобы токи коллекторов транзисторов соответ­ствовали величинам, указанным в таблице.

При возбуждении приемника не­обходимо поменять местами концы катушки связи L2 (рис. 1) или вто­ричной обмотки высокочастотного трансформатора Тр₁. При измерении потребляемого тока авометром к источнику питания необходимо па­раллельно подсоединить электро­литический конденсатор емкостью 10—25 мкф.

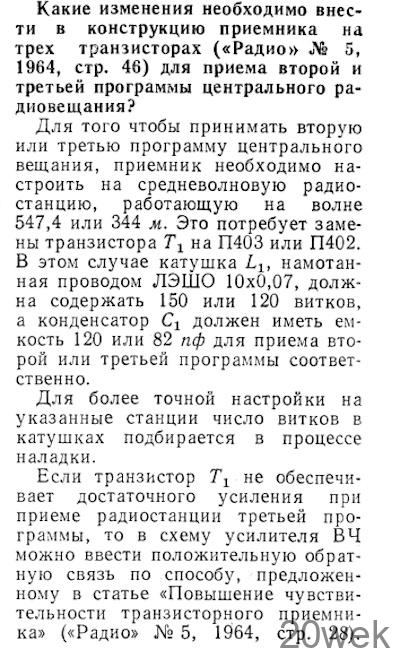

Практически радиоприемник мо­жет быть настроен на несколько фиксированных частот местных или удаленных радиостанций в диапазо­не средних или длинных волн. Для этого надо изменить число витков катушки и конденсатора С1 (рис. 1).

При налаживании приемника не­обходимо принять во внимание рас­стройку контура L1C1, вносимую те­лом человека. Особенно заметно она сказывается при приеме сигналов удаленных радиостанций. Поэтому для точного подбора емкость С₁ в приемнике составлена из двух кон­денсаторов.

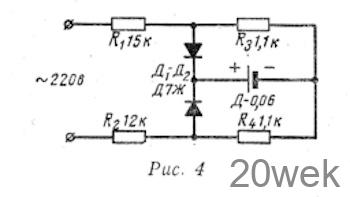

Для зарядки аккумуляторов ис­пользуется зарядное устройство ти­па ЗУ-З или самодельный выпря­митель, схема которого приведена на рис. 4.

Радиоприемник сохраняет работо­способность при снижении напря­жения источника питания до 0,5 в.
