МАЛОГАБАРИТНЫЕ ЭЛЕКТРОДИНАМИЧЕСКИЕ ГРОМКОГОВОРИТЕЛИ

Радио №3/1964, ст.57

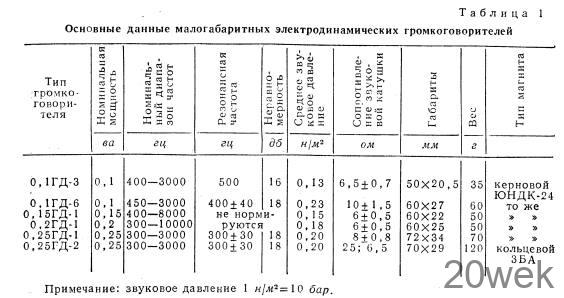

Малогабаритные громкоговорители, предназначенные для транзисторных приемников, выпускаются с круглым диффузором на номи­нальную мощность от 0,1 до 0,25 ва. Их основные электроакустические параметры и конструктивные данные приведены в таблице 1. Громкого­ворители имеют магнитную систему с керновым магнитом из высокока­чественного магнитного сплава типа ЮНДК-24 (АНКО-4). Такая маг­нитная система имеет минимальное поле рассеяния,, а потому может располагаться вблизи внутренней ферритовой антенны, не уменьшая ее эффективности. Исключение со­ставляет громкоговоритель типа 0,25ГД-2, имеющий кольцевой маг­нит из ферроксдюра типа ЗБА (МБА- 2), который необходимо экраниро­вать стальным или пермаллоевым экраном, толщиной не менее 0,5 мм в том случае, если расстояние между магнитной системой и ферритовой антенной меньше 3—4 см.

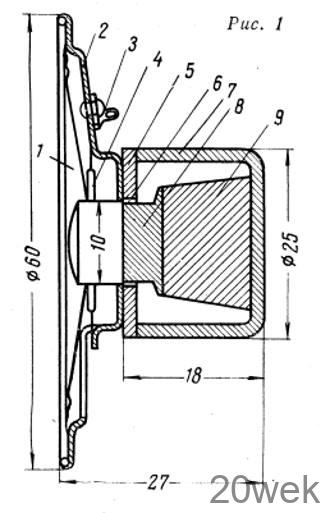

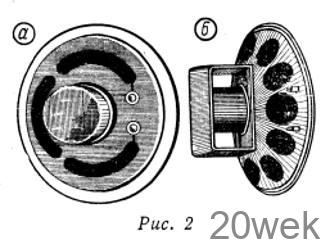

Первые четыре типа громкого­ворителей, указанных в таблице 1, имеют конструктивно совершенно одинаковую закрытую магнитную систему со штампованным цилиндри­ческим магнитопроводом—стака­ном, ко дну которого укрепляется магнит в форме усеченного конуса. Конструкция и размеры одного из таких громкоговорителей типа 0,1ГД- 6 показаны в разрезе на рис. 1, где 1 — диффузор, 2 — диффузоро­держатель, 3 — выводные лепестки (контакты), 4 — центрирующая шай­ба, 5 — передний флянец магнито­провода, 6 — звуковая катушка 7— магнитопровод (стакан), 8 — полюс­ной наконечник магнита, 9 — маг­нит. Аналогичны конструкции и внешний вид других громкоговори­телей мощностью до 0,2 ва (0,1ГД-3, 0,15ГД-1 и 0,2ГД-1), незначительно различающихся главным образом в размерах. Громкоговорители мощ­ностью 0,25 ва имеют магнитные системы совершенно иной конст­рукции. Громкоговоритель 0,25ГД-1 собран на керновом магните с маг­нитопроводом в виде скобы, а гром­коговоритель 0,25ГД-2 имеет коль­цевой магнит. Внешний вид громкоговорителей на мощность до 0,2 ва показан на рис. 2, а, на рис. 2, б — громкоговоритель типа 0,25ГД-1.

Отличительной особенностью всех малогабаритных громкоговорителей является достаточно высокая ча­стота собственного резонанса под­вижной системы, зависящая в первую очередь от размера диффузора. Как видно из таблицы 1, номинальная резонансная частота находится в пределах 300—500 гц, фактическое же ее значение в отдельных экземп­лярах громкоговорителей, особенно типов 0,15ГД-1 и 0,2ГД-1 иногда превышает 600 гц. Это приводит к ухудшению воспроизведения низ­ших частот, так как отдача громко­говорителя резко снижается в об­ласти лежащей ниже частоты резо­нанса.

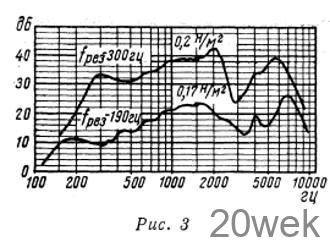

Поэтому, несмотря на то, что от малогабаритного громкого­ворителя нельзя требовать хорошего воспроизведения самых низших ча­стот, все же необходимо обеспечить рабочий диапазон от 300 гц. Для этого при установленном допуске на неравномерность частотной характеристики 15—18 дб частота соб­ственного резонанса громкоговори­теля не должна быть выше 400— 450 гц. Добиваться значительного понижения частоты резонанса не следует из-за уменьшения среднего уровня громкости. По этой причине для таких громкоговорителей низ­ший предел резонансной частоты не должен быть ниже 250 гц. В под­тверждение изложенных соображе­ний на рис. 3 приведены частотно­амплитудные характеристики двух одинаковых громкоговорителей с диф­фузором диаметром 60 мм, имеющих разные частоты собственного резо­нанса подвижной системы. Как видно из рис. 3, нижняя характеристика, которая фиксирует резонансную ча­стоту порядка 190 гц, показывает худшую отдачу громкоговорителя как в области низших частот, так и меньшую среднюю отдачу по сравнению с громкоговорителем, имеющим резонанс на частоте 300 гц (верхняя характеристика на рис. 3). Указанное на этих характеристиках стандартное звуковое давление (при 0,1 ва приведенное к расстоянию 1 м) измерено на частоте 1500 гц и от­мечено точкой с указанием значения в ньютонах на квадратный метр (1 н/м²= 10 бар). Это позволяет с учетом масштаба (50 дб) рассчитать среднее звуковое давление в рабочем диапазоне частот.

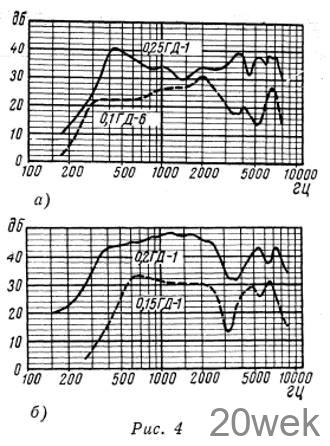

В области верхних частот (выше 2000—2500 гц) наблюдается коле­бание отдачи, однако чаще всего отклонения не превышают уста­новленного допуска (18 дб) вплоть до 8—10 кгц. Выше этих частот отдача начинает резко снижаться. Поэтому нормируемый верхний пре­дел рабочего диапазона — 3000 гц в действительности бывает значи­тельно выше. На рис. 4 приводятся частотно-амплитудные характери­стики малогабаритных громкогово­рителей, электроакустические дан­ные которых имеются в таблице 1. Следует отметить, что это характе­ристики случайных экземпляров громкоговорителей, которые во вре­мя измерений устанавливались в плоском щите (акустическом экране) размером 22X16 см, эквивалентном небольшому футляру от карманного приемника. Измерения проводились в звукомерной камере. На харак­теристиках явно видны частоты соб­ственных резонансов, определяемых по первому подъему (пику) в области низших частот. Так на рис. 4,а вид­но, что громкоговоритель 0,25ГД-1 имеет частоту резонанса порядка 450 гц, а 0,1ГД-6—350 гц; соот­ветственно на рис. 4, б громкогово­ритель 0,2ГД-1—400 гц, а 0,15ГД-1 — 650 гц. Разброс характеристик в других экземплярах однотипных громкоговорителей в области низших частот зависит от частоты собствен­ного резонанса так же, как это видно на рис. 4 для разных типов громкоговорителей, которые специ­ально были подобраны с разными резонансными частотами.

В области верхних частот вид характеристики зависит от свойств диффузора и центрирующей шайбы. Для громкоговорителей 0Д5ГД-1 и 0,2ГД-1, имеющих совершенно оди­наковую конструкцию и почти все размеры, характерен значительный провал на частотно-амплитудной ха­рактеристики в области 2,5—3 кгц (см. рис. 4,б), достигающий в некоторых экземплярах 20—22 дб относительно точки, где наблюдается наибольшая отдача. Описанные типы громкоговорите­лей имеют звуковую катушку с сопротивлением от 6 до 10 ом, исключение составляют некоторые образцы громкоговорителей 0,25ГД-2 сопротивление звуковой катушки, у которых равно 25 ом. Звуковые катушки в 6—10 ом могут подклю­чаться в обычные выходные каскады транзисторных приемников только через выходной согласующий транс­форматор. Последний должен быть небольшого размера, что обычно приводит к дополнительному сни­жению отдачи, особенно на низших частотах. К громкоговорителям 0,15ГД-1 вы­пускаются трансформаторы, сердеч­ник которых набран из пластин Ш—4 Х7 мм. Первичная обмотка их содержит 900 витков провода ПЭЛ 0,1 со средним выводом (2 Х450), а вторичная из 100 витков провода ПЭЛ 0,2. Такой трансформатор мо­жет применяться как в однотактных выходных каскадах на транзисторах П13, П14 и П16 при полностью включенной первичной обмотке, так и в маломощных двухтактных кас­кадах на тех же транзисторах. Однако трансформаторы лучше рас­считывать специально для каждой выбранной схемы или изготовлять согласно соответствующему описа­нию.
