ЭЛЕКТРОННЫЙ МЕТРОНОМ

В. НОСИК Радио №3/1964, ст.29

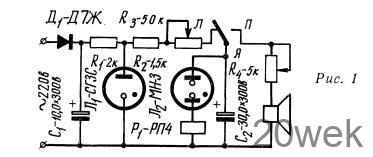

Метроном (рис. 1) питается от сети переменного тока, 220 в. Переменное напряжение выпрямлен­ное диодом Д1 через баластное сопротивление R1 подается на стабилитрон Л1.

Стабилизированное напряжение через сопротивле­ния R₂, R3 подается на левый контакт поляризован­ного реле. Необходимо учесть, что реле в этом слу­чае регулируется так, чтобы якорь возвращался в нормально замкнутое положение с левым контактом.

Напряжение питания через сопротивления R₂, R3 кон­такты «Л» — «Я» заряжает конденсатор С₂ до напря­жения зажигания неоновой лампы Л2. В момент за­жигания неоновой лампы срабатывает реле Р1 После этого разряд конденсатора происходит через сопротивление R4, которое ограничивает напряжение, поступающее на звуковую катушку громкоговорителя.

Импульс тока, проходящий по звуковой катушке громкоговорителя, вызывает громкий щелчок. Конден­сатор С₂ разряжается полностью и реле P1 переб­расывает якорь к левому контакту, и весь процесс повторяется. Переменное сопротивление Rз служит для изменения частоты следования щелчков.
