В. Носов, Радио №10/1968, ст.28

Известно, что штыревая Кв антенна при сравнительно большой эффективности име­ет и некоторые недостатки.

Ферритовая антенна, имея более низкий коэффициент передачи полезного сигнала, обладает направленностью приема, что иногда полезно для отстройки от помех, к почти свободна от недостатков штыревой антенны. Однако применение ферритовой антенны вместо штыревой, как правило, требует увеличивать усиление высоко­частотного тракта в несколько риз, что связано с возможным понижением соот­ношения сигнал/шум на выходе прием­ника.

Для улучшения избирательных свойств антенны нужно, чтобы она обладала боль­шой добротностью. В качестве магнитного материала для изготовления ферритовой антенны, работающей а диапазоне частот 3.5—20 Мгц, вполне пригоден феррит, имеющий магнитную проницаемость м=50—100. Самодельную ферритовую ан­тенну для приема в этом диапазоне частот можно наготовить па ферритовых колец или стержней, имеющих указанную выше проницаемость.

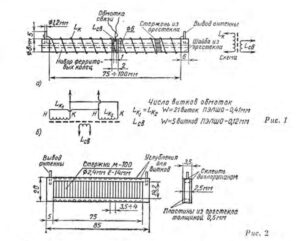

На рис, 1, а показана одна из конструк­ций антенны, выполненная на ферритовых колец, имеющих магнитную проницаемость м = 100 и внешний диаметр 8мм Кольцо из органического стекла, вклеенное в середине стержня, несколько увеличивает добротность и служит для получении зазора между двумя половинами антенны. На этом кольце в прорези располагается обмотка связи Эта антенна может быть изготовлена в двух вариантах: с одной обмоткой Lk, намотанной с равно­мерным шагом 3—5 мм вдоль всего стержни (рис. 1. а), и с двумя параллельно соеди­ненными обмотками Lk2 и Lk1, каждая из которых намотана па своей половине стержня (схема рис. 1,б). В последнем случае, вследствие параллельного вклю­чения обмоток и увеличении индуктивности каждой обмотки, выходной сигнал несколь­ко больше (на 2—3 об) при меньшей доб­ротности.

Данные антенны, выполненные согласно рис. 1 а, следующие: индуктивность Lk — — 15мкгн, число витков 15, провод ПЭЛШО 0,41мм, обмотка связи Lсв имеет 3—4 вит­ка. намотанных проводом ПЭЛШО-0,12. Добротность 170—220. Несмотря па боль­шую связь между LK и Lсв измерения, проведенные с помощью селективного вольтметра, показали, что такая антенна удовлетворительно работает на нагрузоч­ное сопротивление R—150 оm, Выходной сигнал 3—200 мкв. С конденсатором фирмы «Тесла», имеющим емкость 7—390 нф, было достигнуто перекрытие частот 3,5-18 Мгц.

Все ферритовые кольца насажены на стержень диаметром 3 мм из органиче­ского стекла и склеены и помощью нитроклея.

Конструкция антенны, выполненна из стержней диаметром 2,4 мм и длиной 14 мм, имеющих проницаемость м—100, приведена на рис, 2. Эта антенна имеет добротность порядка 250—300 и несколько меньшие габариты, Все стержни заложены в каркас из органического стекла и за­литы полистироловым лаком. Моточные данные такие же, как и у антенны, выпол­ненной согласно рас. 1, а. Витки обмотки укладываются в специально сделанные углубления, расположенные е шагом 3—4 мм, Во всех случаях намотку обмоток антенн следует производить очень плотно во избежание последуюшего расслоения.
