«ДВОЙНОЙ КВАДРАТ» НА ДИАПАЗОНЕ 28 Мгц

Е. ИВАНОВ, Радио №11/1968, ст.19

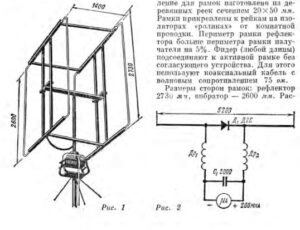

Антенна двойной квадрат (см. ряс. 1) изготовлена из медных трубок диаметром 14 мм. Можно также при­менить трубки диаметром 10—16 мм или антенный канатик. Шлейф реф­лектора изготавливают из голой мед­ной проволоки диаметром З мм. Креп­ление для рамок изготовлено из де­ревянных реек сечением 20X50 мм. Рамки прикреплены к рейкам на изо­ляторах «роликах» от комнатной проводки. Периметр рамки рефлек­тора больше периметра рамки излу­чателя на 5%. Фидер (любой длины) подсоединяют к активной рамке без согласующего устройства. Для этого используют коаксиальный кабель с волновым сопротивлением 75 ом.

Размеры сторон рамок: рефлектор 2730 мм, вибратор — 2600 мм. Расстояние между рамками — 1400 мм и может быть уменьшено до 0,1 лямда.

На период настройки антенну мож­но расположить па высоте 2—3 м над землей. Настройку можно вести с помощью индикатора напряженно­сти ноля по максимуму, излучения вперед (рис. 2).

Дроссели Др1., Др₂ намотаны на резисторах ВС-2 100 ком проводом ПЭЛ 0,1 в одни слой. Передатчик на­страивают на середину диапазона — 28,7 Мгц. Индикатор поля относят от антенны на расстояние 3—4 лямда. Шлейф рефлектора закорачивают (начальная длина шлейфа 1000 мм) через 20 мм до максимума отклоне­ния стрелки индикатора. Изменяют расстояние между рамками также до максимума отклонения стрелки п закрепляют рефлектор. Повторно на­страивают рефлектор, предваритель­но убрав ранее поставленную пере­мычку, до максимума отклонения стрелки. После этого перемычку пропаивают либо соединяют со шлей­фом с помощью скрутки. В последнем случае места электрического соеди­нения обмазывают пластелином и обматывают изоляционной лентой.

Антенна укреплена на мачте. В качестве поворотного механизма используется электродвигатель с редуктором от радиолокатора.
