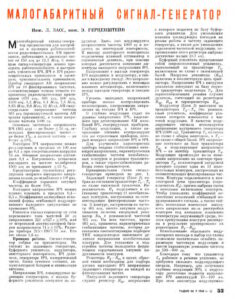

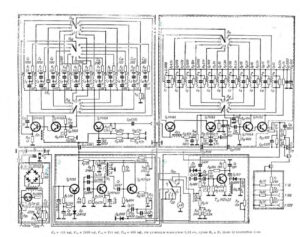

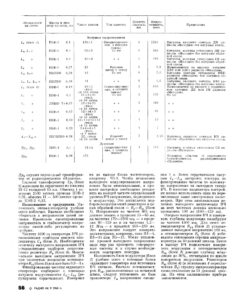

МАЛОГАБАРИТНЫЙ СИГНАЛ-ГЕНЕРАТОР

Л. ЗАСС, Э. ГЕРЦЕНШТЕЙН, Радио №9/1968, ст.53

Малогабаритный сигнал-гоноратор предназначен для настрой­ки и проверки работоспособ­ности радиовещательных АМ прием­ников, работающих в диапазоне час­тот от 150 кгц до 12,2 Мгц, С помо­щью сигнал-генератора можно про­верить работоспособность и настраи­вать усилители ВЧ, ПЧ и НЧ радио­вещательных приемников и прове­рить чувствительность приемников. Прибор генерирует AM напряжение ВЧ на 10 фиксированных частотах, соответствующих точкам точного coпряжения радиовещательных прием­ников (170 кгц, 400 кгц, 600 кгц, 1500 кгц, 4,2 Мгц. 6,1 Мгц, 7,4 Мгц, 8,65 Мгц, 9,6 Мгц. 12 Мгц). AM сину­соидальное напряжение частоты 465 кгц (промежуточной частоты АМ тракта приемников), а также напря­жение частоты 1000 гц.

Основная частотная погрешность

ПЧ (465 кгц) — не более + 50 гц, ос­тальных фиксированных частот не более 1%, а низкой частоты — не более +-10%.

Выходное ВЧ напряжение можно регулировать в пределах от 100 мкв до 0,1 в при сопротивлении нагрузки 75 ом. Опорное напряжение состав­ляет 0,1 в. Погрешность установки последнего на частоте калибровки 1500 кгц не превышает +15 %.

Предусмотрена ступенчатая регу­лировка опорного выходного напря­жении вплоть до ослабления в 10³ раз.

Коэффициент гармоник несущей частоты не более 10%.
