ГРОМКОГОВОРЯЩЕЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

В. Смирнов, Радио №7/1964, ст.33

Громкоговорящая связь применяется для осуществления дис­петчерских переговоров на неболь­ших расстояниях (до 300—500 м). Она может быть одностороннего (од­нонаправленная связь) и двухсто­роннего действия.

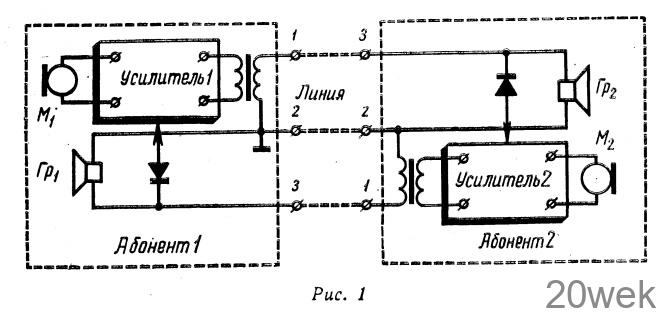

В статье приводится описание сим­плексного переговорного устройства, которое предназначено для двухсто­ронней связи между двумя абонента­ми на расстоянии до 500 м. Работает переговорное устройство следующим образом (см. блок-схему рис. 1). С, выхода передающих усилителей, которые находятся у каждого абонен­та, напряжение звуковой частоты (30 в) поступает в линию и затем на громкоговоритель одного из або­нентов. Для устранения акустиче­ской обратной связи в схеме преду­смотрена автоматическая блокиров­ка того усилителя, который в дан­ный момент в передаче не участвует. Предположим, что абонент 2 произ­нес перед микрофоном фразу. С микрофона напряжение звуковой частоты через усилитель 2 и линию поступит на громкоговоритель або­нента 1 (Гр1). Это же напряжение после выпрямления запирает уси­литель 1, благодаря чему сигнал от микрофона Л2 через микрофон M, и усилитель 1 не может попасть на громкоговоритель Гр-.’., чем и исклю­чена возможность возникновения акустической обратной связи.

ГРОМКОГОВОРЯЩЕЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

Постоянная времени выпрямителя выбрана такой, что спустя примерно 0,3—0,5 сек после окончания фразы абонентом 2 усилитель 1 отпивается и абонент 1 может вести передачу. Практически абонент обычно про­износит ответную фразу через время гораздо большее, чем 0,2—0,5 сек, и поэтому, как показала длительная эксплуатация этой системы, абоненты при работе совершенно не замечают, что их усилители запираются.

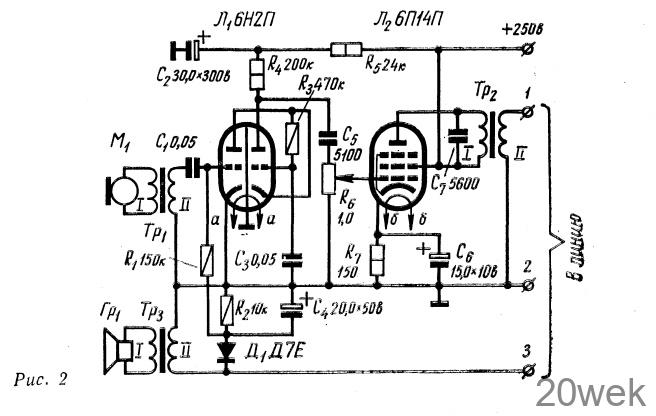

Важным достоинством такого пе­реговорного устройства является то, что микрофон и громкоговоритель у абонента могут быть расположены рядом, например, на одном пульте. Принципиальная схема абонент­ского устройства (которые совершен­но идентичны) показана на рис. 2. Усилитель абонентского устройства имеет два каскада. Первый каскад выполнен по каскодной схеме на двойном триоде 6Н2П, а оконечный каскад — по обычной схеме на лам­пе 6П14П.

ГРОМКОГОВОРЯЩЕЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

При прослушивании запирание усилителя осуществляется подачей на управляющую сетку лампы пер­вого каскада отрицательного на­пряжения, получаемого в результате выпрямления звукового сигнала, по­ступающего с линии. Выпрямление осуществляется диодом Д1, к со­противлению нагрузки которого R2 подключен нижний по схеме вывод сопротивления утечки R1. Заряд конденсатора С4 происходит через диод Д1 практически мгновенно, а время разряда определяется величи­ной сопротивления Д2.

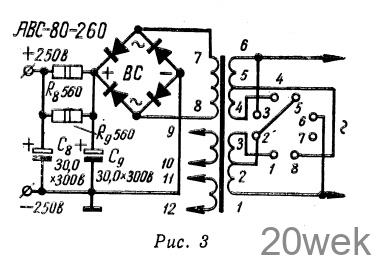

Питание усилителя производится от мостикового выпрямителя на се­леновом столбике АВС—80 — 270 (рис. 3). В качестве силового применен трансформатор от радиоприемника «Маяк». Можно использовать сило­вой трансформатор от любого дру­гого радиоприемника или исполь­зовать самодельный, который имеет следующие данные. Сечение сер­дечника 7 -10 см2, повышающая обмотка содержит 1400 витков про­вода ПЭЛ 0,21, накальная обмотка — 38 витков провода ПЭЛ 0,8, сетевая— 1150 витков с отводом от 650 витка (для сети 127 в).

ГРОМКОГОВОРЯЩЕЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

Выходной трансформатор Тр2 вы­полнен на сердечнике из пластин УШ-16, толщина набора пластин 16—20 мм. Первичная обмотка I имеет 1000 витков провода ПЭЛ 0,18, а вторичная обмотка II 250 витков провода ПЭЛ 0,41. Микрофон­ный трансформатор Tp1 собран на сердечнике из пластин Ш-9, толщина набора пластин 10 мм. Обмотка I имеет 200 витков провода ПЭЛ 0,1, а обмотка II имеет 5000 витков про­вода ПЭЛ 0,1.

В переговорном устройстве исполь­зуются трансляционные громкого­ворители на напряжение 30 в. Можно применить и громкоговорители на напряжение 15 в, в этом случае число витков вторичной обмотки выходно­го трансформатора Тр2 следует уменьшить до 180.

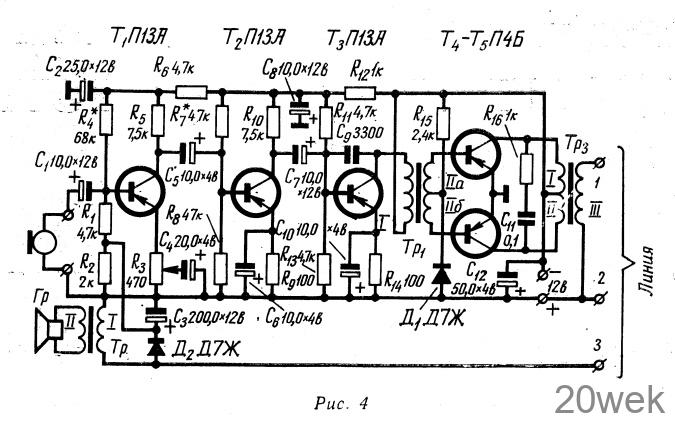

Схема транзисторного усилителя для симплексного переговорного уст­ройства по блок-схеме рис. 1 приве­дена на рис. 4.

ГРОМКОГОВОРЯЩЕЕ ПЕРЕГОВОРНОЕ УСТРОЙСТВО

Усилитель выполнен на трех тран­зисторах типа П13А и двух транзи­сторах типа П4Б. Выходная мощ­ность усилителя 3 вт при коэффи­циенте нелинейных искажений не более 10%, чувствительность 2 мв. Полоса пропускания усилителя 300—5000 гц. Питание усилителя может производится как от акку­муляторов напряжением 12 в, так и от сети переменного тока через выпрямитель. Ток, потребляемый усилителем в режиме молчания, не превышает 20 ма, ток при макси­мальной громкости равен 750 ма

Усилитель рассчитан на работу с микрофоном типа МД-44, МД-55, МД-57, МД-ЗЗА или МЭМ-60. Уси­литель имеет три каскада усиления и выходной двухтактный каскад, работающий в режиме класса В. Температурная стабилизации в предварительных каскадах осущест­вляется благодаря применению от­рицательной обратной связи по постоянному току. В оконечном кас­каде термостабилизация осущест­вляется с помощью полупроводнико­вого плоскостного диода типа Д7Ж. Напряжение смещения на базы транзисторов оконечного ка­скада снимается с диода Д1, вклю­ченного в прямом направлении. Со­противление диода, а следовательно и напряжение смещения, в значи­тельной степени зависит от темпера­туры. Например, при повышении температуры происходит увеличение коллекторных токов транзисторов Т4 и Т5. Поскольку сопротивление диода при повышении температуры уменьшается, то уменьшается и на­пряжение смещения, что приводит к уменьшению коллекторных токов транзисторов Т4 и Т5. Использова­ние такой схемы подачи смещения обеспечивает устойчивую работу ка­скада в диапазоне температур от— —20° С до +45°С.

Запирание усилителя осуществ­ляется в первом каскаде. Напряже­ние звуковой частоты, соступающее с линии, выпрямляется диодом Д2 и в положительной полярности через сопротивление R1 поступает на базу транзистора T1. Время запирания усилителя после прекращения сиг­нала с линии определяется постоян­ной времени цепочкой R2Сз и не пре­вышает долей секунды.

Трансформатор Tp1 выполнен на сердечнике из пластин Ш-7 с 45% содержанием пермаллоя, толщина набора пластин 10 мм. Обмотка I имеет 900 витков провода ПЭЛ 0,1, обмотки II, а и 11,6 имеют по 200 вит­ков провода ПЭЛ 0,18.

Трансформатор Тр3 выполнен на сердечнике из пластин Ш-12 с 75% содержанием пермаллоя, толщина набора пластин 15 мм. Обмотки I и II намотаны проводом ПЭЛ 0,42 и имеют по 150 витков. Обмотка III имеет 400 витков провода ПЭЛ 0,42 и рассчитана на подключение трансляционных громкоговорителей ‘ на напряжение 15 в. Налаживание работы переговор­ного устройства сводится только к на­лаживанию усилителей низкой ча­стоты которые при исправных дета­лях и правильном монтаже обычно начинают работать сразу

В заключение укажем, что по предложенному принципу можно осу­ществить связь не только между двумя, но и большим числом абонен­тов. В этом случае абоненты под­ключаются параллельно одной трех­проводной линии. При отсутствии соответствующего коммутатора ра­бота любого абонента будет прослу­шиваться в громкоговорителях всех остальных абонентов, что бывает удобно при проведении различных совещаний.
