БЕСТРАНСФОРМАТОРНЫЙ УСИЛИТЕЛЬ НЧ

В. НОСОВ, Радио №3/1964, ст.41

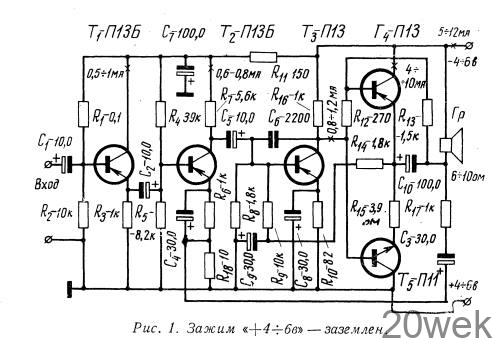

Усилитель низкой частоты (рис. 1) предназначен для радиограм­мофона или радиоприемника на тран­зисторах.

БЕСТРАНСФОРМАТОРНЫЙ УСИЛИТЕЛЬ НЧ

Основные параметры усилителя: выходная мощность 130 мВт при нелинейных искажениях не более 5% и около 150 мВт при искажениях порядка 10—12%. Указанные номи­нальные значения мощностей могут быть получены при подведении на вход усилителя напряжения НЧ рав­ного 10 мв. Неравномерность частот­ной характеристики ±1 дб в преде­лах 50—7000 гц. При снижении на­пряжения источника питания с 6 до 4,5 в выходная мощность усили­теля падает примерно в 1,5 раза. При этом потребляемый ток в режиме молчания снижается с 10—12 ма до 5 ма.

Усилитель имеет четыре каскада. Входной каскад выполнен по схеме с общим коллектором на транзи­сторе Т1 типа П13Б, имеющем пони­женный уровень собственных шу­мов. Входное сопротивление каскада около 9 ком. При необходимости оно может быть повышено при приме­нении сопротивлений R1, R2, R3 с большими номиналами и транзи­стора с коэффициентом усиления по току а=0,98 (b=50). Температур­ная стабильность каскада при этом несколько ухудшится. Так, напри­мер, при Rвх=40 ком сопротивление R1 увеличивается до 510 ком, R2 — до 100 ком и R3 — до 6,2 ком.

Второй каскад выполнен на тран­зисторе Т2 типа П13Б по схеме с об­щим эмиттером. В цепь эмиттера с выхода усилителя через сопротив­ление R17 и конденсатор Сз подается напряжение отрицательной обратной связи. Температурная стабилизация рабочей точки транзистора осущест­вляется с помощью делителя на­пряжения, образованного сопротив­лениями R4, R5. Транзистор Т2 имеет коэффициент усиления по току a=0,98 (b=50—60).

Третий каскад усилителя выполнен по схеме с общим эмиттером на тран­зисторе Тз типа П13, с коэффициен­том усиления по току a=0,98 (b=50—60). В качестве коллекторной нагрузки используются сопротивле­ния R16, R12 и R13. Они же служат и для подбора рабочей точки тран­зисторов T4 (П13) и Т5 (П11). Связь между каскадами гальваническая, что обеспечивает хорошее пропу­скание самых низких частот. Через конденсатор С6 осуществляется от­рицательная обратная связь по на­пряжению в области высоких ча­стот. Положение рабочей точки тран­зистора Тз определяется сопротивле­ниями R8, R9, R10 и R14. Конденсатор С9 и сопротивление R14 образуют фильтр низких частот.

Выходной каскад собран по схеме, обеспечивающей низкое выходное со­противление. Применение транзисто­ров п—р—п и р—п—р проводимости позволило исключить из схемы сог­ласующий и выходной трансформа­торы. Эти транзисторы (Т4—П13 и Т5—П11) подбираются по идентич­ности параметров а(b) и Iko. Величина Iков этом случае должна быть не более 2—3 мка. Коэффициент усиле­ния транзисторов по току а= 0,985—0,995 (b=65—200).

В качестве нагрузки выходного каскада используется громкоговори­тель типа 0,15 ГД-1 (сопротивление звуковой катушки 6 ом) или 0,1 ГД-6 (сопротивление звуковой ка­тушки 10 ом). Оптимальная величина сопротивления нагрузки — 8 ом при напряжении источника питания 6 в или 6 ом при напряжении источника питания 4—4,5 в.

В усилителе могут быть применены и громкоговорители других типов, имеющих сопротивление звуковой катушки от 6 до 12 ом.

Детали и конструкция

В усилителе применены электро­литические конденсаторы типа ЭМ (C1, С2, Сз, С5) и типа ОП (С4, С7, С8, С9, C10), Конденсаторы типа ОП можно заменить конденсаторами типа ЭМ. Конденсатор С6 — типа КТК (можно заменить КДК)

Сопротивления R15 и R18— вы­полнены из константанового провода диаметром 0,1 мм, намотанного на сопротивлениях типа МЛТ—0,25— 100 ом. Остальные сопротивления— типа УЛМ, Их можно заменить со­противлениями типов МЛТ—0,25 или КИМ.

Электролитические конденсаторы емкостью 30 мкф можно заменить конденсаторами емкостью 25,0 мкф на рабочее напряжение 4—6 в. Кон­денсатор C10 емкостью 100,0 мкф можно заменить емкостью 75,0— 80,0 мкф, но в этом случае полоса пропускания усилителя ограничи­вается в пределах от 150—250 до 7000 гц.

Транзисторы Т1 и Т2 можно заме­нить на П14, П15, а Tз,T4— на П14, П15, П16А, П16Б. Транзистор П11 можно заменить транзисторами типов П9 или П10.           .

Усилитель собран на гетинаксовой плате толщиной 2 мм размером 60×65 мм.

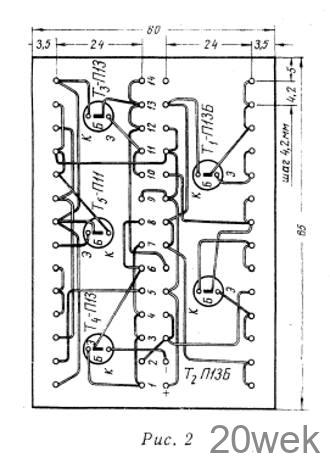

Размеры монтажной платы, распо­ложение монтажных штырьков, тран­зисторов и соединения между штырь­ками показаны на рис. 2, а размеще­ние деталей на плате — на рис. 3.

На монтажной плате высверлены пять отверстий диаметром около 8,5 мм, в которые вставляются транзисторы (выводами в сторону монтажа). Монтажные штырьки изго­товляются из медной (лучше луженой или посеребренной) проволоки диа­метром 1 мм. Высота штырьков над платой со стороны монтажа не пре­вышает 4 мм. Общая высота мон­тажа— 15—18 мм.

После заготовки монтажной платы, набивки монтажных штырьков и установки транзисторов, произво­дится распайка всех соединений сог­ласно рис. 2, Распайка сопротивле­ний и конденсаторов производится в последнюю очередь.

На выводы транзисторов лучше на­деть кембриковые или полихлорвини­ловые трубочки разных цветов, напри­мер, белые — на выводы коллекто­ров, черные — на выводы баз и красные — на выводы эмиттеров. Это ускоряет процесс монтажа и исклю­чает ошибки. На все электролитиче­ские конденсаторы тоже необходимо надеть полихлорвиниловые тру­бочки.

Налаживание

Для  налаживания усилителя лучше пользоваться генератором ЗГ-11 (или другим звуковым генера­тором), осциллографом и ламповым вольтметром.

Перед тем, как приступить к нала­живанию усилителя, звуковую ка­тушку громкоговорителя нужно от­ключить и заменить ее эквивалент­ным сопротивлением.

Налаживание начинается с уста­новки коллекторных токов всех тран­зисторов (они приведены на схеме рис. 1) в режиме молчания подбором величин сопротивлений R1, R2 (Tз); R4, R5 (T2); R8, R9 (Тз) и R13, R16 (Т4, Т5). После этого от коллектора транзистора Т2 отключают конден­сатор С5 и на базу транзистора Тз подают с генератора низкой частоты сигнал напряжением 20—150 мв ча­стотой 400 гц для получения на экви­валенте нагрузки напряжения звуко­вой чистоты равного 1 в. Форма выходного сигнала контролируется на экране осциллографа, включен­ного параллельно с экквивалентом нагрузки. Если форма синусоиды будет сильно искажена, следует подо­брать транзисторы Т4 и Т5 или варь­ировать сопротивлениями 7R10, R12, R13, контролируя при этом величину потребляемого тока по миллиампер­метру, который в режиме отдачи максимальной выходной мощности не должен превышать 35 ма.

Правильно налаженный выходной каскад должен симметрично ограни­чивать положительную и отрица­тельную полуволны синусоиды сиг­нала при подаче на вход повышен­ного уровня НЧ. Если положи­тельная полуволна синусоиды нач­нет ограничиваться (искажаться) раньше, чем отрицательная, необхо­димо несколько уменьшить величину сопротивления R10 в цепи эмиттера транзистора Тз. Если, наоборот, начнет раньше ограничиваться отри­цательный полупериод синусоиды, то следует уменьшить величину со­противления R13 в цепи базы тран­зистора Т4.

После окончания налаживания вы­ходного каскада конденсатор С5 под­соединяется к коллектору транзи­стора Т2 и напряжение порядка 3—10 мв частотой 400 гц подают на вход усилителя и контролируют на экране осциллографа форму сигнала НЧ на выходе усилителя. Обычно, ограничение сигнала в первых каска­дах усилителя не наступает из-за небольшой амплитуды сигнала, и все искажения вносит, как правило, выходная ступень. Поэтому предва­рительные каскады налаживания не требуют, за исключением подбора коллекторных токов.

При желании можно снять частот­ную характеристику всего усили­теля. Подавая на вход усилителя сигнал с частотой от 50 до 7000 гц, по ламповому вольтметру контроли­руют равномерность частотной ха­рактеристики (стрелка должна от­клоняться в пределах ±1 дб).

После снятия частотной характе­ристики вместо эквивалента нагрузки подсоединяют громкоговоритель и налаживание усилителя на этом за­канчивается. Если в распоряжении радиолюби­теля не имеется рекомендованных измерительных приборов, для нала­живания усилителя вместо звуко­вого генератора можно использовать осветительную сеть, вместо лампо­вого вольтметра — тестер или любой вольтметр, пригодный для измерения переменного напряжения, со шкалой на 3 в. Громкоговоритель при этом так же заменяется эквивалентным сопротивлением порядка 8—10 ом. Вольтметр подсоединяется парал­лельно эквиваленту. Подавая сигнал на вход усилителя, добиваются полу­чения отсчета вольтметра в пределах 0,5 в. Далее, подбором сопротивле­ний R10, R13 добиваются максималь­ного увеличения выходного напря­жения.

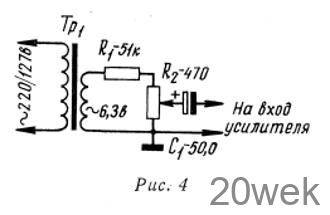

Схема подключения к осветитель­ной сети, вместо звукового генера­тора, приведена на рис. 4 и особых пояснений не требует.

БЕСТРАНСФОРМАТОРНЫЙ УСИЛИТЕЛЬ НЧ

Последний способ налаживания усилителя не позволяет, конечно, судить о степени искажений, вноси­мых усилителем (она определяется только на слух) и других его пара­метрах, однако позволяет добиться некоторого повышения выходной мощности усилителя. Опыт продолжительной эксплуата­ции усилителя показал, что он рабо­тает в широком диапазоне питающих напряжений (от 9 B до 3 B), причем при напряжении 9 в его выходная мощность значительно повышается, а потребляемый ток при этом состав­ляет не более 50 ма (в режиме молча­ния 17—25 ма).
