Автомат управления компрессором

Радио №10/1963 ст.5

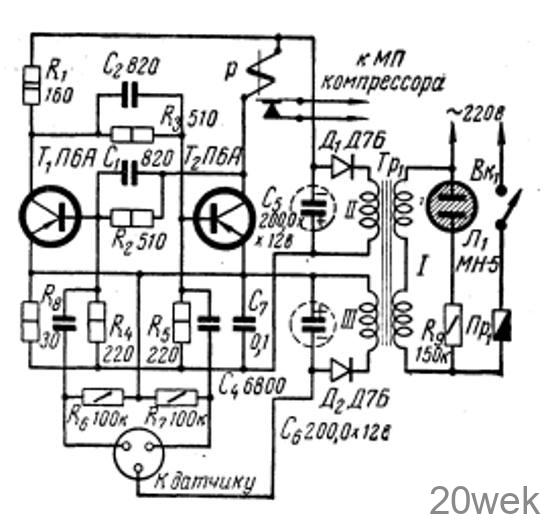

Несложное автоматическое устройство позволяет управлять элект­рическим двигателем компрессора и поддерживать заданное давление сжатого воздуха. Принципиальная схема автомата приведена на рис. Авто­мат состоит из триггера с двумя ус­тойчивыми состояниями, собранного на транзисторах Т₁ и Т₂, и мано­метра, который используется в ка­честве датчика. В цепь коллектора транзистора Т₂ включено электромагнитное реле Р, контакты которого присоединяют­ся к сети последовательно с катуш­кой магнитного пускателя электри­ческого двигателя. Триггер запус­кается отрицательными импульсами от отдельного однополупериодного выпрямителя. Импульсы поступают на базы транзисторов Т₁, Т₂ через конденсаторы Сз, С4. Для этой цели отрицательный полюс выпрямителя (точка С) соединяется со стрелкой манометра, конденсатор Сз (точка А) соединяется с подвижным контактом манометра, который может быть ус­тановлен на одно из делений в пре­делах от 6 до 11 атм., и конденса­тор С4 (точка В) — с неподвижным контактом манометра, установленно­го на 4 атм.

Режим работы триггера выбран таким, что после включения автома­та в сеть транзистор Т₂ оказывается открытым, срабатывает реле Р и включается электродвигатель ком­прессора. Давление сжатого воздуха в системе повышается и, как только оно достигает заданного, стрелка манометра касается контакта верх­него предела (к которому присоеди­нена точка А), на базу транзистора Т₁ поступает отрицательный импульс, открывающий транзистор Т1 и за­пирающий транзистор Т₂. Контакты реле Р размыкаются и электродви­гатель компрессора выключается.

Когда давление понижается и до­стигает нижнего предела (4 атм), стрелка касается контакта (к кото­рому присоединяется точка В) и на базу транзистора Т₂ подается отри­цательный импульс. Транзистор Т₁ закрывается, а Т₂ открывается, сра­батывает реле Р и включает электро­двигатель компрессора и т. д.

Реле Р типа РП-2 с сопротивлением обмотки 183 ом и током срабатывания 60 ма. Трансформатор Тр₁ собран на сердечнике Ш-18х20. Обмотка I со­держит 4400 витков, намотанных про­водом ПЭЛ—0,12 мм. Обмотка II имеет 330 витков провода ПЭВ — 0,25 мм, а обмотка III — 220 витков, провод ПЭВ—0,15 мм. Контакты в манометре выполнены из посереб­ренного провода. К частям стрелки манометра, касающихся контактов, припаян посеребренный провод.

Средняя мощность, потребляемая автоматом, составляет 1 вт, напря­жение питания триггера и напряже­ние импульсов составляют 12 в.
