Карманный радиоприемник „Москва”

Радио №8/1963 ст.63

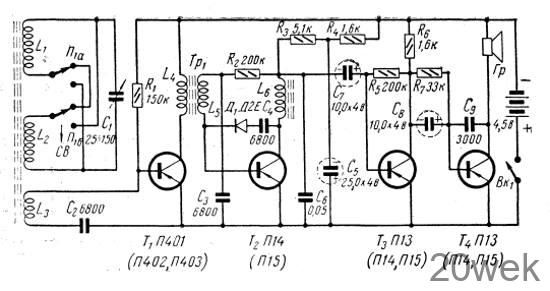

Радиоприемник работает в диапазоне 300—1800 м. Для магнитной антенны используется ферритовый стержень Ф-600 длиной 80 мм и диаметром 8 мм, на который надет каркас из тонкой бумаги. На каркасе внавал намотаны катушки L1 и L2, содержащие по 130 витков провода ПЭЛШО-0,12. Общая длина намотки катушек — 25 мм. Катушка связи L3 имеет 3—5 витков такого же провода, намотанных поверх кату­шек L1 и L2. Трансформатор Тр1 и дроссель ВЧ намотаны на феррито­вых кольцах НЦ-2000 с внешним диаметром 7 мм. Обмотки L₄, L₅ и L₆ содержат соответственно 100, 10 и 200 витков провода ПЭЛШО-0,12.

В приемнике применен самодель­ный громкоговоритель, изготовлен­ный на основе капсюля типа ДЭМШ-1. Питается приемник от трех элементов типа ФБС-0,25 и потребляет 8—10 ма. В приемнике рекомендуется применять транзи­сторы со следующим коэффициентом усиления: Т1—40—80 (ток коллек­тора 0,8—1,5 ма); Т2—30—80 (ток коллектора 0,3—0,5 ма); Тз—20—30 (ток коллектора 0,3—0,5 ма); Т₄— 40—80 (ток коллектора 4—6 ма).

Приемник размещен в пластмассо­вом футляре, имеющем габариты 96X74X27 мм. Вес приемника 180 г.
